उत्पाद विवरण
उत्पत्ति के प्लेस: हेनान, चीन
ब्रांड नाम: BAISHUN MACHINERY
प्रमाणन: CE，ISO
मॉडल संख्या: CK5225
दस्तावेज़: उत्पाद पुस्तिका पीडीएफ
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: negotiable
पैकेजिंग विवरण: 1. बाहर हम नमी से बचने के लिए उत्पाद को प्लास्टिक के साथ पैक करेंगे.2सीएनसी वर्टिकल टरथ मशीन के बाहर
प्रसव के समय: 30-35 कार्य दिवस
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: 20 सेट/सेट प्रति माह
प्रोडक्ट का नाम: |
सीएनसी ऊर्ध्वाधर घूर्णन टर्न मशीन |
Max. अधिकतम. turning diameter(mm) मोड़ व्यास (मिमी): |
5000 |
वोक टुकड़े की अधिकतम ऊंचाई: |
2000 मिमी |
मशीनिंग क्षमता: |
अत्यधिक टिकाऊ |
स्पिंडल की संख्या: |
चीन |
पोजिशनिंग सटीकता (मिमी): |
± 0.003 |
दोहराव (एक्स / वाई / जेड) (मिमी): |
± 0.002 |
वोल्टेज: |
380V |
आवेदन: |
वर्टिकल टर्निंग लेथ |
मुख्य शब्द: |
वर्टिकल टर्निंग लेथ |
प्रोडक्ट का नाम: |
सीएनसी ऊर्ध्वाधर घूर्णन टर्न मशीन |
Max. अधिकतम. turning diameter(mm) मोड़ व्यास (मिमी): |
5000 |
वोक टुकड़े की अधिकतम ऊंचाई: |
2000 मिमी |
मशीनिंग क्षमता: |
अत्यधिक टिकाऊ |
स्पिंडल की संख्या: |
चीन |
पोजिशनिंग सटीकता (मिमी): |
± 0.003 |
दोहराव (एक्स / वाई / जेड) (मिमी): |
± 0.002 |
वोल्टेज: |
380V |
आवेदन: |
वर्टिकल टर्निंग लेथ |
मुख्य शब्द: |
वर्टिकल टर्निंग लेथ |

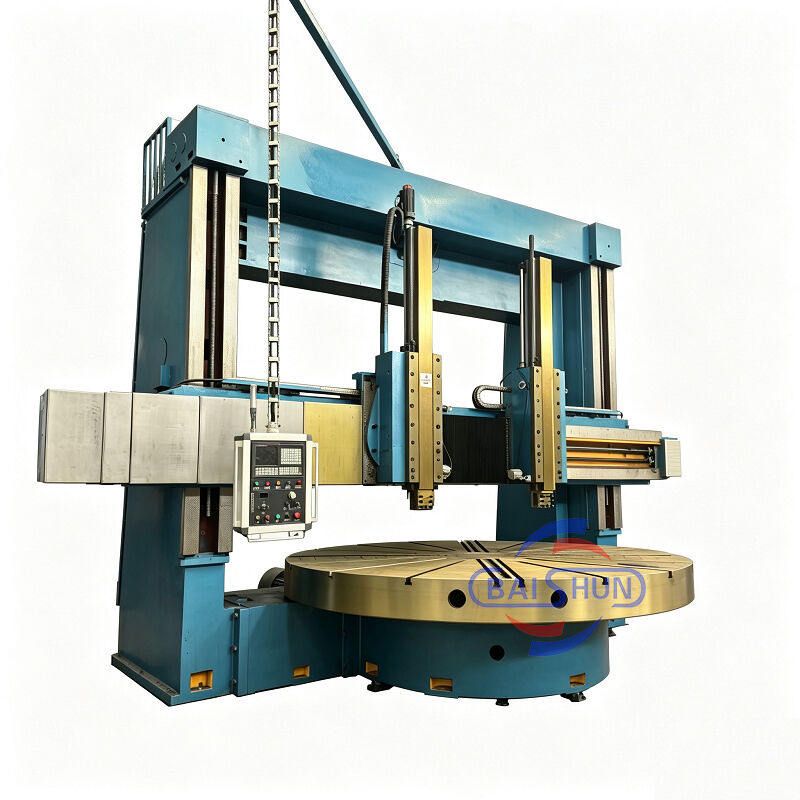

डबल कॉलम वर्टिकल टर्निंग लेथ मशीन एक अत्याधुनिक उपकरण है जो यांत्रिक, विद्युत और हाइड्रोलिक घटकों को जोड़ती है। यह आधुनिक डिजाइन सिद्धांतों और निर्माण तकनीकों को शामिल करता है, कैड ऑप्टिमाइज़ेशन और घरेलू और अंतरराष्ट्रीय दोनों स्रोतों से अत्याधुनिक घटकों का लाभ उठाता है। मशीन एक मजबूत संरचना का दावा करती है, जो असाधारण शक्ति, उच्च स्थैतिक और गतिशील कठोरता, सटीक मशीनिंग क्षमताएं, भारी भार क्षमता, दक्षता, स्थायित्व और विश्वसनीय संचालन प्रदान करती है। मशीन के पुर्जों के सभी प्रमुख तकनीकी विनिर्देश राष्ट्रीय मानकों का अनुपालन करते हैं।
वर्कटेबल
वर्कटेबल में वर्कटेबल बेस, वर्कटेबल, स्पिंडल पार्ट्स और ट्रांसमिशन डिवाइस होता है। वर्कटेबल और वर्कटेबल बेस पूरी तरह से कास्ट आयरन संरचना हैं, जो उच्च शक्ति वाले कम तनाव वाले लोहे के कास्टिंग को अपनाते हैं, जिसमें पर्याप्त कठोरता, शक्ति और गर्मी स्थिरता होती है। वर्कटेबल स्पिंडल बेयरिंग उच्च परिशुद्धता डबल रो शॉर्ट सिलिंड्रिकल रोलर बेयरिंग को अपनाता है। यह वर्कटेबल की उच्च परिशुद्धता रोटेशन और लंबे सेवा जीवन को सुनिश्चित कर सकता है।
मुख्य ट्रांसमिशन
मशीन का मुख्य ट्रांसमिशन सिस्टम वर्टिकल शाफ्ट ट्रांसमिशन है। यह स्पिंडल एसी सर्वो मोटर को ड्राइव करने के लिए अपनाता है; गियरबॉक्स शिफ्ट सिलेंडर द्वारा चेंज गियर को धकेलकर यांत्रिक दो गियर परिवर्तन प्राप्त करता है, ताकि वर्कटेबल 0.63-63r/min के भीतर स्टेपलेस गति विनियमन कर सके।
गेंट्री फ्रेम
यह बाएं और दाएं वर्टिकल कॉलम और कनेक्टिंग बीम से बना है। गेंट्री और वर्कटेबल बेस सीलिंग संरचना बनाते हैं। गेंट्री के ऊपरी हिस्से में, बाएं और दाएं लिफ्टिंग बॉक्स होते हैं, जिन्हें बाइसियल स्ट्रेचिंग एसी मोटर द्वारा संचालित किया जाता है। गियर जोड़ी, वर्म और गियर जोड़ी और डबल लीडस्क्रू के माध्यम से बीम को बाएं और दाएं कॉलम गाइड रेल के साथ ऊपर उठाने की गति करने के लिए बनाता है।
बीम
बीम उच्च शक्ति और कम तनाव वाले लोहे के कास्टिंग को पर्याप्त कठोरता और शक्ति के साथ अपनाता है, ताकि मशीन की सटीकता को दीर्घकालिक प्रतिधारण और स्थिरता सुनिश्चित की जा सके। बीम वर्टिकल कॉलम के सामने है, और यह वर्टिकल कॉलम गाइडवे के साथ वर्टिकल मूवमेंट करता है। बीम के पीछे, 4 हाइड्रोलिक क्लैंपिंग पॉइंट होते हैं। बीम के दोनों तरफ, टूल रेस्ट के लिए फीडिंग बॉक्स होते हैं।
| विनिर्देश | इकाई | CK5225 | CK5231 | CK5240Q | CK5240 |
| अधिकतम टर्निंग व्यास | मिमी | 2500 | 3150 | 4000 | 4000 |
| वर्कपीस की अधिकतम ऊंचाई | मिमी | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 |
| वर्कपीस का अधिकतम वजन | टी | 10/20 | 10/20 | 10/20 | 32 |
| वर्कटेबल व्यास | मिमी | 2250 | 2830 | 2830/3150 | 3200/3600 |
| टेबल गति की सीमा | आर/मिनट | 2-63 | 2-63 | 2-63 | 2-63 |
| चरण | 16 | 16 | 16 | 16 | |
| वर्क टेबल का अधिकतम टॉर्क | केएन.एम | 63 | 63 | 63 | 100 |
| रेल हेड का रैपिड ट्रैवर्स | मिमी/मिनट | 4000 | 4000 | 4000 | 4000 |
| दाएं रेल हेड की रैम वर्टिकल यात्रा | केएन | 35 | 35 | 35 | 40 |
| बाएं रेल हेड की रैम वर्टिकल यात्रा | केएन | 30 | 30 | 30 | 30 |
| दाएं रेल हेड की रेंज कटिंग फोर्स | मिमी/मिनट | 1-50 | 1-50 | 1-50 | 1-50 |
| दाएं रेल हेड की रेंज कटिंग फोर्स | मिमी/मिनट | 0.1-1000 | 0.1-1000 | 0.1-1000 | 0.1-1000 |
| आर्म की यात्रा | मिमी | 1000 | 1000 | 1000 | 1250 |
| आर्म का सेक्शन | मिमी | 255×200 | 255×200 | 255×200 | 240×240 |
| बाएं और दाएं रेल हेड का स्विवेल | ° | ±30° | ±30° | ±30° | ±30° |
| टूल का सेक्शन | मिमी | 40×50 | 40×50 | 40×50 | 50×50 |
| मुख्य मोटर की शक्ति | किलोवाट | 55 | 55 | 55 | 75 |
| समग्र आयाम | सेमी | 569×470×480/520 | 605×440×493/533 | 690×510×480/520 | 690×510×480/520 |
शिपिंग और डिलीवरी:
अधिक विवरण और विनिर्देशों के लिए, कृपया संपर्क करें:
