वीटीएल चीन सीएनसी धातु मशीनिंग रोटरी लेथ बड़े व्यास ऊर्ध्वाधर टर्निंग लेथ

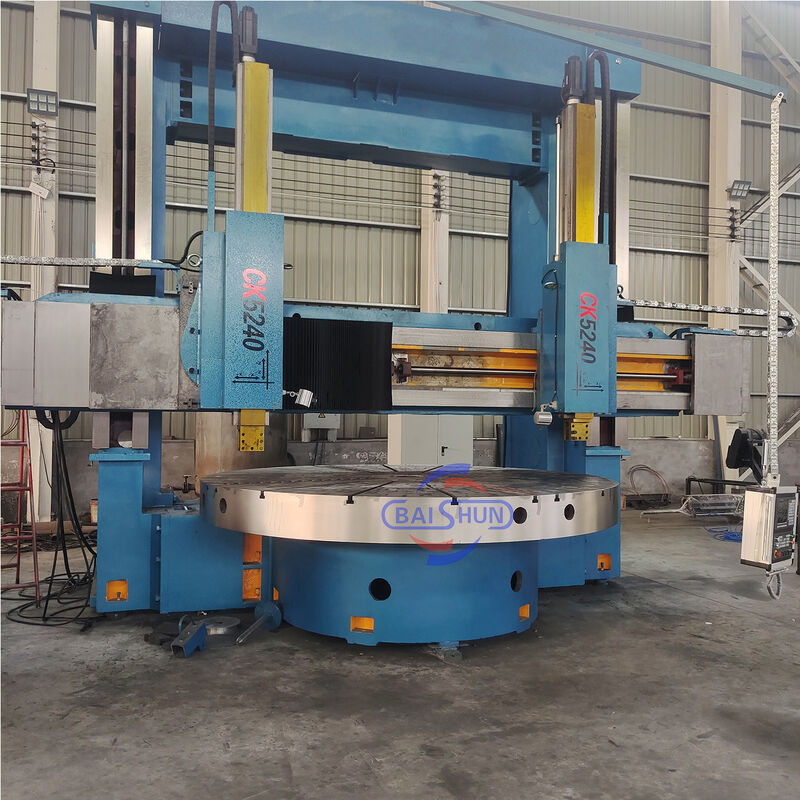

डबल कॉलम वर्टिकल लेथ एक अत्याधुनिक उपकरण है जो मैकेनिकल, इलेक्ट्रिकल और हाइड्रोलिक घटकों को जोड़ता है। इसमें आधुनिक डिजाइन सिद्धांतों और विनिर्माण तकनीकों को शामिल किया गया है, घरेलू और अंतरराष्ट्रीय दोनों स्रोतों से सीएडी अनुकूलन और अत्याधुनिक घटकों का लाभ उठाया गया है। मशीन एक मजबूत संरचना का दावा करती है, जो असाधारण ताकत, उच्च स्थैतिक और गतिशील कठोरता, सटीक मशीनिंग क्षमता, भारी भार क्षमता, दक्षता, स्थायित्व और विश्वसनीय संचालन प्रदान करती है। मशीन के पुर्जों की सभी प्रमुख तकनीकी विशिष्टताएँ राष्ट्रीय मानकों का अनुपालन करती हैं।

काम की मेज

वर्कटेबल में वर्कटेबल बेस, वर्कटेबल, स्पिंडल पार्ट्स और ट्रांसमिशन डिवाइस है। वर्कटेबल और वर्कटेबल बेस संपूर्ण कच्चा लोहा संरचना हैं, जो उच्च शक्ति कम तनाव वाली आयरन कास्टिंग को अपनाते हैं, जिसमें पर्याप्त कठोरता, ताकत और गर्मी स्थिरता होती है। वर्कटेबल स्पिंडल बेयरिंग उच्च परिशुद्धता वाली डबल पंक्ति लघु बेलनाकार रोलर बेयरिंग को अपनाती है। यह कार्य तालिका की उच्च परिशुद्धता रोटेशन और लंबी सेवा जीवन सुनिश्चित कर सकता है।

मुख्य संचरण

मशीन का मुख्य ट्रांसमिशन सिस्टम वर्टिकल शाफ्ट ट्रांसमिशन है। यह चलाने के लिए स्पिंडल एसी सर्वो मोटर को अपनाता है; गियरबॉक्स शिफ्ट सिलेंडर द्वारा चेंज गियर को धक्का देकर मैकेनिकल दो गियर ट्रांसफॉर्मेशन प्राप्त करता है, ताकि वर्कटेबल 0.63-63r/मिनट के भीतर स्टेपलेस स्पीड रेगुलेशन कर सके।

गैन्ट्री फ्रेम

यह बाएँ और दाएँ ऊर्ध्वाधर स्तंभों और कनेक्टिंग बीम से बना है। गैन्ट्री और वर्कटेबल बेस सीलिंग संरचना बनाते हैं। गैन्ट्री के ऊपरी भाग में बाएँ और दाएँ लिफ्टिंग बॉक्स हैं, जो द्विअक्षीय स्ट्रेचिंग एसी मोटर द्वारा संचालित हैं। गियर जोड़ी, वर्म और गियर जोड़ी और डबल लीडस्क्रू के माध्यम से बीम को बाएं और दाएं कॉलम गाइड रेल के साथ लिफ्टिंग मूवमेंट करने के लिए बनाया जाता है।

खुशी से उछलना

बीम पर्याप्त कठोरता और मजबूती के साथ उच्च शक्ति और कम तनाव वाली आयरन कास्टिंग को अपनाता है, ताकि मशीन की सटीकता को दीर्घकालिक धारणशीलता और स्थिरता सुनिश्चित की जा सके। बीम ऊर्ध्वाधर स्तंभ के सामने है, और यह ऊर्ध्वाधर स्तंभ गाइडवे के साथ ऊर्ध्वाधर गति करता है। बीम के पीछे, 4 हाइड्रोलिक क्लैंपिंग पॉइंट हैं। बीम के दोनों ओर टूल रेस्ट के लिए फीडिंग बॉक्स हैं।
