उत्पाद विवरण
उत्पत्ति के प्लेस: हेनान, चीन
ब्रांड नाम: BAISHUN MACHINERY, BAISHUN MACHINERY
प्रमाणन: CE/ISO9001
मॉडल संख्या: सीके5116
दस्तावेज़: उत्पाद पुस्तिका पीडीएफ
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: negotiable
पैकेजिंग विवरण: निर्यात मानक लकड़ी के मामले पैकेज या ग्राहकों के साथ बातचीत
प्रसव के समय: 30-35 कार्य दिवस
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: 20 सेट/सेट प्रति माह
प्रोडक्ट का नाम: |
उच्च-कठोरता सीएनसी ऊर्ध्वाधर खराद |
मशीन का प्रकार: |
CK518 |
Max. अधिकतम. turning diameter(mm) मोड़ व्यास (मिमी): |
800 |
Max. अधिकतम. height of workpiece(mm) वर्कपीस की ऊंचाई (मिमी): |
800 |
वर्कटेबल आकार (मिमी): |
700 |
स्पिंडल की संख्या: |
अकेला |
पोजिशनिंग सटीकता (मिमी): |
± 0.005 |
वोल्टेज: |
380V |
मुख्य शब्द: |
सीएनसी ऊर्ध्वाधर लात |
समारोह: |
धातु मोड़ना |
प्रोडक्ट का नाम: |
उच्च-कठोरता सीएनसी ऊर्ध्वाधर खराद |
मशीन का प्रकार: |
CK518 |
Max. अधिकतम. turning diameter(mm) मोड़ व्यास (मिमी): |
800 |
Max. अधिकतम. height of workpiece(mm) वर्कपीस की ऊंचाई (मिमी): |
800 |
वर्कटेबल आकार (मिमी): |
700 |
स्पिंडल की संख्या: |
अकेला |
पोजिशनिंग सटीकता (मिमी): |
± 0.005 |
वोल्टेज: |
380V |
मुख्य शब्द: |
सीएनसी ऊर्ध्वाधर लात |
समारोह: |
धातु मोड़ना |
चाइना हॉट सेल मल्टीपर्पज सीएनसी वर्टिकल टर्निंग लेथ लौह धातु, अलौह धातुओं और आंशिक गैर-धातु सामग्री को संसाधित करने के लिए उपयुक्त है, और अंत चेहरे, अंदर और बाहर बेलनाकार सतह, अंदर और बाहर गोलाकार शंक्वाकार सतह और ड्रिलिंग, विस्तार, छेद की रीमिंग की प्रसंस्करण प्राप्त कर सकता है। मुख्य ट्रांसमिशन स्पिंडल एसी सर्वो मोटर, हाइड्रोलिक गियर चेंज और दो गियर स्टेप लेस स्पीड रेगुलेशन द्वारा संचालित होता है। वर्कटेबल मैनुअल 4-जॉ सिंगल मूवमेंट चक है।
मुख्य विशेषताएं:
1. सीएनसी वर्टिकल लेथ, सीएनसी सिस्टम सीमेंस 828DD सिस्टम का उपयोग करता है, एक वर्टिकल टूल पोस्ट है, अधिकतम मशीनिंग व्यास 1600 मिमी से 2600 मिमी सिंगल कॉलम वर्टिकल लेथ है, सीके51 श्रृंखला के लिए, इसे 1400 मिमी के टेबल व्यास के साथ डिज़ाइन किया गया है, और अधिकतम मशीनिंग ऊंचाई 1000 मिमी है।
2. ट्रांसमिशन डिवाइस एक चार-स्पीड स्लीपलेस ट्रांसमिशन है, जो सुविधाजनक, संवेदनशील और विश्वसनीय है।
3. सिस्टम में सेट, सभी गियर 40Cr ग्राइंडिंग गियर का उपयोग करते हैं, जिनमें उच्च रोटेशन सटीकता और कम शोर की विशेषताएं होती हैं।
4. मशीन उच्च गति वाले स्टील उपकरण और अलौह धातु, काली धातु और अधातु सामग्री के कार्बाइड काटने के उपकरण प्रसंस्करण के लिए उपयुक्त है। मशीन पर निम्नलिखित प्रक्रियाएं पूरी की जा सकती हैं: विमान की आंतरिक और बाहरी बेलनाकार सतह को मोड़ना; सभी प्रकार के हुक फेस, आंतरिक और बाहरी शंकु फेस, धागा, कटिंग स्लॉट और कटिंग।
मशीन पैरामीटर
|
सीके518 |
CK5112Q |
CK5112A |
CK5116Q |
CK5120A |
सीके5126ए |
|
|
अधिकतम. ऊर्ध्वाधर उपकरण आराम का मोड़ व्यास (मिमी) |
800 |
1200 |
1200 |
1600 |
2000 |
2600 |
|
कार्य तालिका व्यास (मिमी) |
700 |
1000 |
1000 |
1400 |
1800 |
2200 |
|
अधिकतम. वर्कपीस की ऊंचाई (मिमी) |
800 |
1000 |
1000 |
1200 |
1250 |
1400 |
|
अधिकतम. वर्कपीस का वजन (किलो) |
1500 |
1500 |
3200 |
3200 |
8000 |
8000 |
|
वर्कटेबल रोटेशन स्पीड की रेंज (आरपीएम) |
30-260 |
20-180 |
6.3-200 |
15-160 |
3.2-100 |
2.2-70 |
|
आहार शृंखला |
चरणहीन |
चरणहीन |
चरणहीन |
चरणहीन |
चरणहीन |
चरणहीन |
|
टूल रेस्ट फ़ीड की रेंज (मिमी/मिनट) |
0.25-90 |
0.25-90 |
0.8-86 |
0.25-90 |
0.8-86 |
0.8-86 |
|
क्रॉस बीम यात्रा (मिमी) |
500 |
1000 |
650 |
1200 |
890 |
1090 |
|
टूल रेस्ट की क्षैतिज यात्रा (मिमी) |
500 |
700 |
700 |
900 |
1115 |
1400 |
|
टूल रेस्ट की ऊर्ध्वाधर यात्रा (मिमी) |
450 |
500 |
650 |
750 |
800 |
800 |
|
कटर बार के अनुभाग का आकार (मिमी) |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
|
मुख्य मोटर शक्ति (किलोवाट) |
11 |
15 |
22 |
15 |
30 |
30 |

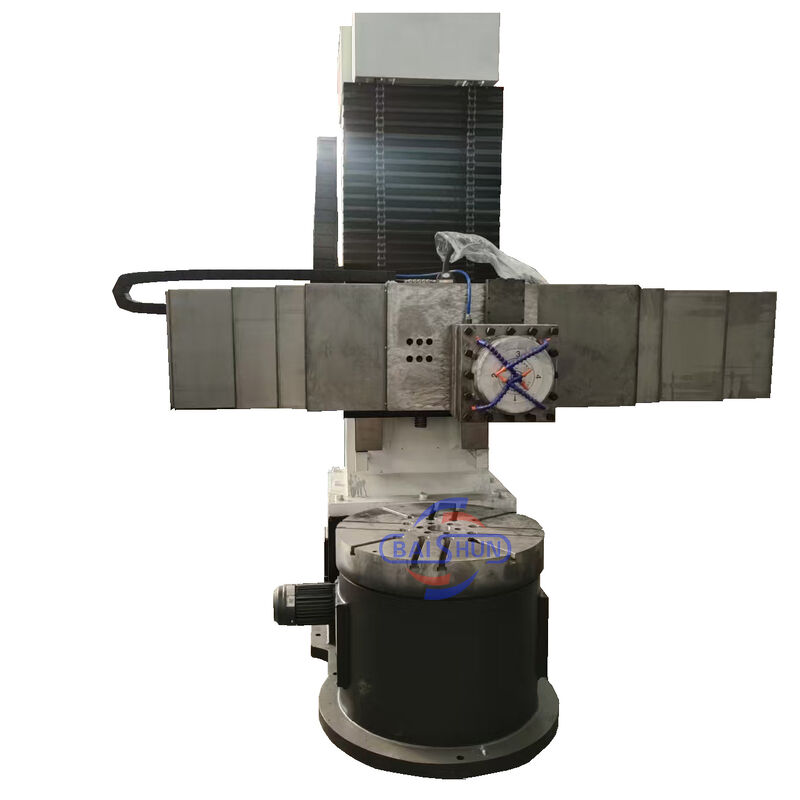

विस्तृत मशीन फोटो:
शिपिंग और डिलीवरी:
अधिक जानकारी और विशिष्टताओं के लिए कृपया संपर्क करें:
