उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: BAISHUN
प्रमाणन: ISO
मॉडल संख्या: C5116A
दस्तावेज़: उत्पाद पुस्तिका पीडीएफ
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: negotiable
पैकेजिंग विवरण: मानक लकड़ी के केस पैकेज का निर्यात करें
प्रसव के समय: 40 कार्य दिवस
भुगतान शर्तें: टी/टी, एल/सी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: प्रति माह 50 सेट
नाम: |
ऊर्ध्वाधर लात मशीन |
मशीनिंग क्षमता: |
मध्यम कर्तव्य |
Max. अधिकतम. Turned Length (mm) मुड़ी हुई लंबाई (मिमी): |
1600 मिमी |
तालिका व्यास: |
1400 मिमी |
अधिकतम भार क्षमता: |
3200 किग्रा |
प्रकार: |
लंबवत प्रकार |
स्वचालित: |
मैनुअल प्रकार |
स्पिंडल मोटर पावर (kW): |
15 किलोवाट |
वोल्टेज: |
380V |
गारंटी: |
1 वर्ष |
मुख्य शब्द: |
ऊर्ध्वाधर लात मशीन |
आवेदन: |
धातु मोड़ने का कार्य |
नाम: |
ऊर्ध्वाधर लात मशीन |
मशीनिंग क्षमता: |
मध्यम कर्तव्य |
Max. अधिकतम. Turned Length (mm) मुड़ी हुई लंबाई (मिमी): |
1600 मिमी |
तालिका व्यास: |
1400 मिमी |
अधिकतम भार क्षमता: |
3200 किग्रा |
प्रकार: |
लंबवत प्रकार |
स्वचालित: |
मैनुअल प्रकार |
स्पिंडल मोटर पावर (kW): |
15 किलोवाट |
वोल्टेज: |
380V |
गारंटी: |
1 वर्ष |
मुख्य शब्द: |
ऊर्ध्वाधर लात मशीन |
आवेदन: |
धातु मोड़ने का कार्य |
मशीन टूल्स वर्टिकल टर्निंग टोर्नो सिंगल कॉलम वर्टिकल लेथ मशीन मैनुअल:
विवरण:
मैनुअल टाइप वर्टिकल लेथ, जिसे वर्टिकल टर्निंग सेंटर के रूप में भी जाना जाता है, एक मशीन उपकरण है जिसका उपयोग उच्च परिशुद्धता और दक्षता के साथ धातु के घटकों को मोड़ने और काटने के लिए किया जाता है।
पारंपरिक खराद के साथ तुलना करें, जो आम तौर पर क्षैतिज होते हैं और वर्कपीस को घूर्णन चक पर स्थापित करने की आवश्यकता होती है, ऊर्ध्वाधर खराद में एक लंबवत स्पिंडल होता है जो वर्कपीस को पकड़ता है और घुमाता है। काटने का उपकरण एक उपकरण बुर्ज पर लगाया जाता है जो कई अक्षों में चलता है, जिससे सटीक और जटिल मशीनिंग संचालन की अनुमति मिलती है।
गियर, टर्बाइन और एयरोस्पेस भागों जैसे बड़े और भारी घटकों के उत्पादन के लिए विनिर्माण उद्योग में ऊर्ध्वाधर खराद का व्यापक रूप से उपयोग किया जाता है। वे उच्च पहलू अनुपात वाले घटकों को मोड़ने के लिए विशेष रूप से उपयोगी होते हैं क्योंकि ऊर्ध्वाधर अभिविन्यास वर्कपीस पर गुरुत्वाकर्षण के प्रभाव को कम करता है, विक्षेपण और विरूपण के जोखिम को कम करता है।
इसके अतिरिक्त, ऊर्ध्वाधर खराद अत्यधिक स्वचालित होते हैं और इन्हें न्यूनतम मानवीय हस्तक्षेप के साथ टर्निंग, ड्रिलिंग, बोरिंग, थ्रेडिंग और मिलिंग जैसे मशीनिंग कार्यों की एक विस्तृत श्रृंखला करने के लिए प्रोग्राम किया जा सकता है।
कुल मिलाकर, मैनुअल प्रकार के ऊर्ध्वाधर खराद एक बहुमुखी और कुशल मशीनिंग उपकरण हैं जो उच्च परिशुद्धता और स्वचालन क्षमताएं प्रदान करते हैं, जो उन्हें आधुनिक विनिर्माण प्रक्रियाओं का एक अनिवार्य घटक बनाते हैं।
विशिष्टता:
एक स्तंभ
|
नमूना |
C518 |
C5112 |
C5116 |
C5120 |
सी5125 |
|
अधिकतम मोड़ व्यास (मिमी) |
800 |
1200 |
1600 |
2000 |
2500 |
|
अधिकतम काटने की ऊँचाई (मिमी) |
800 |
1000 |
1000 |
1250 |
1250 |
|
अधिकतम लोडिंग वजन (टन) |
1.2 |
3.2 |
5 |
8 |
10 |
|
वर्कटेबल व्यास (मिमी) |
720 |
1000 |
1400 |
1800 |
2250 |
|
कार्य तालिका गति सीमा (आर/मिनट) |
30-260 |
6.3-200 |
5-160 |
3.2-100 |
2-63 |
|
अधिकतम वर्कटेबल टॉर्क (एनएम) |
1000 |
25000 |
32000 |
32000 |
35000 |
|
ऊर्ध्वाधर उपकरण पोस्ट की ऊर्ध्वाधर यात्रा (मिमी) |
650 |
650 |
800 |
800 |
1200 |
|
ऊर्ध्वाधर पोस्ट की क्षैतिज यात्रा (मिमी) |
570 |
700 |
915 |
1200 |
1400 |
|
गीगावॉट (टन) |
7 |
8 |
12.4 |
17 |
23 |
|
आयाम(एल*डब्ल्यू*हम्म) |
2080*2621 *3515 |
2360*2280 *2800 |
2830*2670 *3010 |
3200*2800 *3250 |
3300*4000 *3500 |
दोहरा स्तम्भ
| नमूना | C5225 | सी5232 | सी5235 | सी5240 | सी5250 | C5260 |
| कार्य मेज़ का व्यास |
2250 मिमी |
2830 मिमी | 2830 मिमी | 3150 मिमी | 4500 मिमी | 5200 मिमी |
| अधिकतम. मोड़ व्यास | 2500 मिमी | 3200 मिमी | 3200 मिमी | 4000 mm | 5000 मिमी | 6000 मिमी |
| अधिकतम. काम के टुकड़े की ऊंचाई (मिमी) | 1600-2800 | 1600-3000 | 1600-3000 | 1600-3200 | 2500-4200 | 2500-4500 |
| अधिकतम. कार्यवस्तु का वजन | 10/20 | 10/20/32 | 10/20/32 | 10/20/32 | 32/50 | 32/50 |
| अधिकतम. वर्कटेबल का टॉर्क | 63000 एन•एम | 63000 एन•एम | 63000 एन•एम | 63000 एन•एम | 105000N•m | 105000N•m |
| बाकी फीडिंग रेंज | 0.25-90 मिमी/मिनट | 0.25-90 मिमी/मिनट | 0.25-90 मिमी/मिनट | 0.25-90 मिमी/मिनट | 0.1-1000 मिमी/मिनट |
0.1-000 मिमी/मिनट |
| किरण यात्रा | 1250 मिमी | 1250 मिमी | 1250 मिमी | 1250 मिमी | 2150 मिमी | 2150 मिमी |
| टूल रेस्ट की क्षैतिज यात्रा | 1400 मिमी | 1750 मिमी | 1900 मिमी | 2150 मिमी | 2700 मिमी | 3300 मिमी |
| टूल रेस्ट की लंबवत यात्रा |
1000/1250/ 1400/1600 |
1000/1250/ 1400/1600 |
1000/1250/ 1400/1600 |
1000/1250/ 1400/1600 |
1400/1600 | 1400/1600 |
| बीम चलने की गति (मिमी/मिनट) | 350 | 350 | 350 | 350 | 380 | 380 |
| अधिकतम. टूल पोस्ट का स्विंग एंगल | ±30° | ±30° | ±30° | ±30° | ±30° | ±30° |
| बुर्ज आयाम(WxHmm) | 40x50 | 40x50 | 40x50 | 40x50 | 60x65 | 60x65 |
| मुख्य मोटर शक्ति | 55 किलोवाट | 55 किलोवाट | 55 किलोवाट | 55/75 किलोवाट | 75 किवॉ | 75 किवॉ |

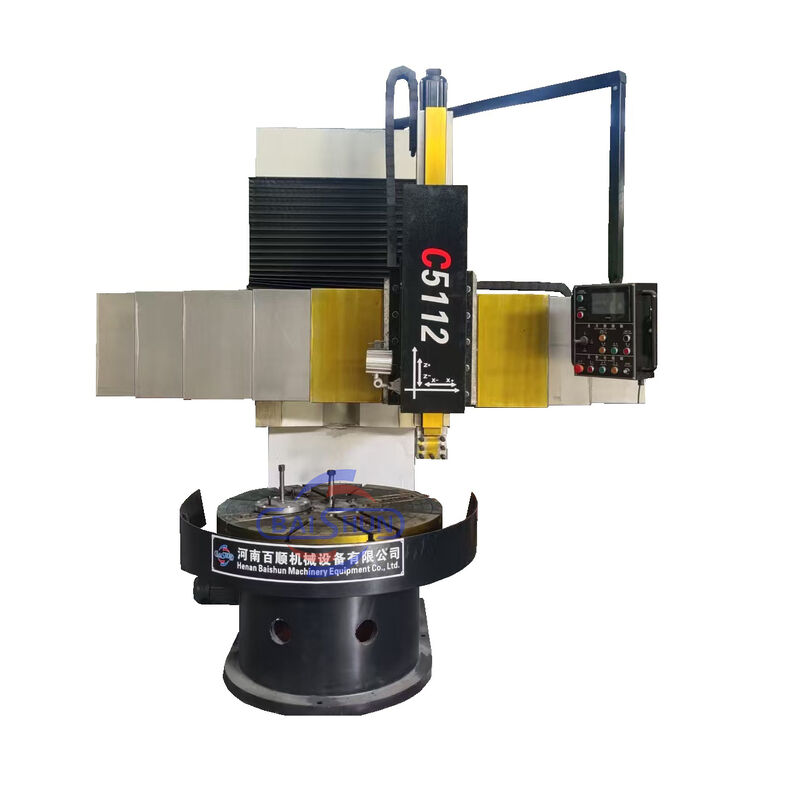

मशीन चित्र:
कंपनी प्रोफाइल:
हमारी सेवाएँ
हम 7x24 घंटे की ऑनलाइन प्री-सेल सेवा, इंजीनियर फॉलो-अप ऑर्डर सेवा और लॉजिस्टिक्स डिलीवरी ऑपरेशन सेवा प्रदान कर सकते हैं, और हम इंस्टॉलेशन सेवाएं भी प्रदान कर सकते हैं। इसके अलावा, विभिन्न बाजारों के 10 से अधिक वर्षों के अनुभव के साथ, हम ग्राहकों को खरीदारी से लेकर सामान सीमा शुल्क निकासी तक सेवाओं की एक श्रृंखला को सफलतापूर्वक पूरा करने में मदद कर सकते हैं, जिससे समय की बचत होगी और सभी पहलुओं में ग्राहकों की लागत भी कम होगी।
हमारा लाभ:
1: सीई, आईएसओ प्रमाणीकरण के साथ।
2: पूर्ण उत्पादन ट्रैकिंग।
3: पेशेवर इंजीनियर उच्चतम गुणवत्ता की गारंटी दे सकते हैं।
4: विकल्प के रूप में अधिक आपूर्तिकर्ता, आपकी न्यूनतम और प्रतिस्पर्धी कीमत की गारंटी देते हैं।
5: 10 वर्षों से अधिक अनुभव वाला सेल्स स्टाफ आपके बिक्री-पूर्व और बिक्री-पश्चात प्रश्नों का उत्तर देगा।
6: ग्राहकों की जरूरतों को पूरा करने के लिए OEM उत्पादन उपलब्ध है
7. कम MOQ (1 यूनिट) उपलब्ध है।
8. 24 घंटे तकनीकी सहायता।
वारंटी अवधि:
वारंटी अवधि (एक वर्ष) के दौरान, यदि गुणवत्ता की समस्या के कारण आपका कोई हिस्सा टूट गया है, तो हम आपको एक्सप्रेस द्वारा निःशुल्क आपूर्ति करेंगे।
वारंटी अवधि के बाहर, यदि आपका कोई प्रश्न है, तो आप हमसे संपर्क कर सकते हैं, हम हमेशा की तरह आपको अपनी सर्वोत्तम सेवा प्रदान करेंगे।
1. तकनीकी सहायता ऑनलाइन सेवा प्रदान की गई।
2. तकनीकी फ़ाइलें सेवा प्रदान की गई।
3. मशीन संचालन वीडियो प्रदान किया गया
4. ऑन-साइट प्रशिक्षण सेवा प्रदान की गई।
5. स्पेयर पार्ट्स प्रतिस्थापन और मरम्मत सेवा प्रदान की गई।
6. सभी प्रश्नों का उत्तर 24 घंटे के भीतर दिया जाएगा
संपर्क करने के लिए आपका स्वागत है!!
