उत्पाद विवरण
उत्पत्ति के प्लेस: हेनान, चीन
ब्रांड नाम: BAISHUN MACHINERY
प्रमाणन: CE/ISO9001
मॉडल संख्या: CK5235
दस्तावेज़: उत्पाद पुस्तिका पीडीएफ
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: negotiable
पैकेजिंग विवरण: 1. Outside we will pack the product with plasitic to prevent wet. 1. बाहर हम उत्पाद को गील
प्रसव के समय: 30-35 कार्य दिवस
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: 20 सेट/सेट प्रति माह
Max. मैक्स। Length of Workpiece (mm) वर्कपीस की लंबाई (मिमी): |
3500 |
Max. मैक्स। Spindle Speed (rpm) तकला गति (आरपीएम): |
50 आर.पी.एम |
मशीनिंग क्षमता: |
मध्यम कार्य |
स्पिंडल बोर (मिमी): |
130 |
बिस्तर की चौड़ाई (मिमी): |
250 मिमी |
स्पिंडल मोटर पावर (kW): |
30 |
स्पिंडल की संख्या: |
जुड़वां |
Max. अधिकतम. Turned Length (mm) मुड़ी हुई लंबाई (मिमी): |
3500 |
अक्षों की संख्या: |
2 |
यात्रा (एक्स एक्सिस) (मिमी): |
750 मिमी |
यात्रा (जेड एक्सिस) (मिमी): |
1800 मिमी |
पोजिशनिंग सटीकता (मिमी): |
± 0.005 |
दोहराव (एक्स / वाई / जेड) (मिमी): |
± 0.005 |
आयाम(एल*डब्ल्यू*एच): |
3950*6300*4350मिमी |
वजन (किग्रा): |
35000 |
Max. अधिकतम. workpiece weight: वर्कपीस वजन:: |
8000kg |
Max. मैक्स। Length of Workpiece (mm) वर्कपीस की लंबाई (मिमी): |
3500 |
Max. मैक्स। Spindle Speed (rpm) तकला गति (आरपीएम): |
50 आर.पी.एम |
मशीनिंग क्षमता: |
मध्यम कार्य |
स्पिंडल बोर (मिमी): |
130 |
बिस्तर की चौड़ाई (मिमी): |
250 मिमी |
स्पिंडल मोटर पावर (kW): |
30 |
स्पिंडल की संख्या: |
जुड़वां |
Max. अधिकतम. Turned Length (mm) मुड़ी हुई लंबाई (मिमी): |
3500 |
अक्षों की संख्या: |
2 |
यात्रा (एक्स एक्सिस) (मिमी): |
750 मिमी |
यात्रा (जेड एक्सिस) (मिमी): |
1800 मिमी |
पोजिशनिंग सटीकता (मिमी): |
± 0.005 |
दोहराव (एक्स / वाई / जेड) (मिमी): |
± 0.005 |
आयाम(एल*डब्ल्यू*एच): |
3950*6300*4350मिमी |
वजन (किग्रा): |
35000 |
Max. अधिकतम. workpiece weight: वर्कपीस वजन:: |
8000kg |

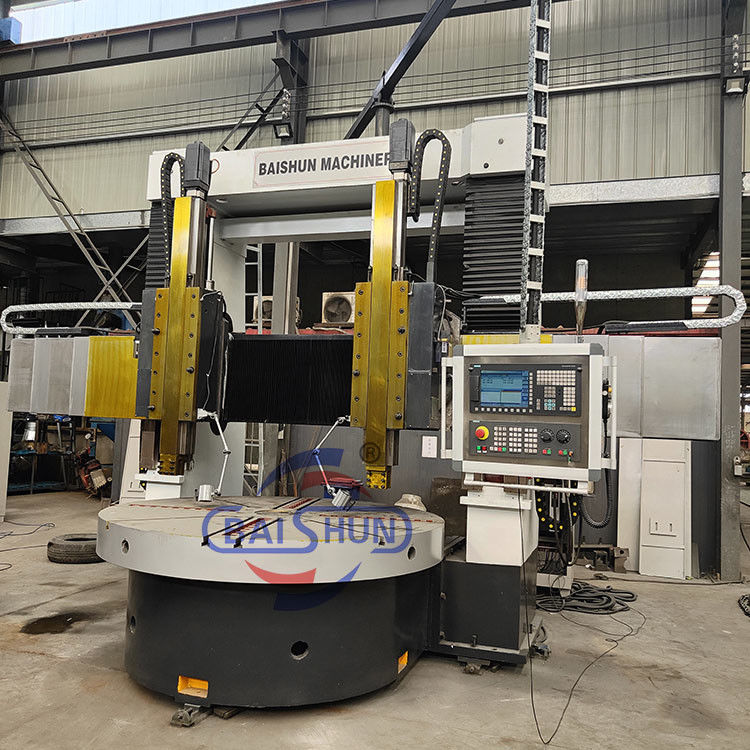

वाल्व बॉडी और पंप पार्ट्स वर्टिकल टर्निंग लेथ मशीन के लिए ट्विन स्पिंडल सीएनसी वर्टिकल लेथ मशीन
यह ट्विन स्पिंडल सीएनसी वर्टिकल लेथ मशीन विशेष रूप से वाल्व बॉडी और पंप घटकों की कुशल मशीनिंग के लिए डिज़ाइन की गई है।
डुअल स्पिंडल कॉन्फ़िगरेशन के साथ, यह औद्योगिक धातु प्रसंस्करण अनुप्रयोगों के लिए उत्पादकता में काफी सुधार करता है और उच्च परिशुद्धता सुनिश्चित करता है।
वर्कटेबल:
वर्कटेबल वर्कटेबल बेस, वर्कटेबल, स्पिंडल कंपोनेंट्स और ट्रांसमिशन डिवाइस से बना है। यह कास्ट आयरन से बना है, उच्च-शक्ति वाले निम्न-तनाव वाले लोहे के कास्टिंग का उपयोग करता है, जो पर्याप्त कठोरता, शक्ति और थर्मल स्थिरता सुनिश्चित करता है। वर्कटेबल स्पिंडल बेयरिंग उच्च-परिशुद्धता डबल रो शॉर्ट सिलेंड्रिकल रोलर बेयरिंग को अपनाता है, जो सटीक रोटेशन और लंबे समय तक चलने वाले जीवन की गारंटी देता है।
मुख्य ट्रांसमिशन:
मशीन अपने मुख्य ड्राइवट्रेन के रूप में एक वर्टिकल शाफ्ट ट्रांसमिशन सिस्टम का उपयोग करती है। यह स्पिंडल को चलाने के लिए एक एसी सर्वो मोटर का उपयोग करता है। गियरबॉक्स सिलेंडर को शिफ्ट करके मैकेनिकल टू-गियर ट्रांसफॉर्मेशन को सक्षम बनाता है, जिससे वर्कटेबल 0.63-63r/min की सीमा के भीतर स्टेपलेस स्पीड रेगुलेशन प्राप्त कर सकता है।
| विनिर्देश | इकाई | CK5225 | CK5231 | CK5240Q | CK5240 |
| अधिकतम टर्निंग व्यास | मिमी | 2500 | 3150 | 4000 | 4000 |
| वर्क पीस की अधिकतम ऊंचाई | मिमी | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 |
| वर्क पीस का अधिकतम वजन | टी | 10/20 | 10/20 | 10/20 | 32 |
| वर्कटेबल व्यास | मिमी | 2250 | 2830 | 2830/3150 | 3200/3600 |
| टेबल स्पीड की रेंज | आर/मिनट | 2-63 | 2-63 | 2-63 | 2-63 |
| स्टेप्स | 16 | 16 | 16 | 16 | |
| वर्क टेबल का अधिकतम टॉर्क | केएन.एम | 63 | 63 | 63 | 100 |
| रेल हेड का रैपिड ट्रैवर्स | मिमी/मिनट | 4000 | 4000 | 4000 | 4000 |
| दाहिने रेलहेड की रैम वर्टिकल ट्रैवल | केएन | 35 | 35 | 35 | 40 |
| बाएं रेलहेड की रैम वर्टिकल ट्रैवल | केएन | 30 | 30 | 30 | 30 |
| दाहिने रेलहेड की रेंज कटिंग फोर्स | मिमी/मिनट | 1-50 | 1-50 | 1-50 | 1-50 |
| दाहिने रेलहेड की रेंज कटिंग फोर्स | मिमी/मिनट | 0.1-1000 | 0.1-1000 | 0.1-1000 | 0.1-1000 |
| आर्म का ट्रैवल | मिमी | 1000 | 1000 | 1000 | 1250 |
| आर्म का सेक्शन | मिमी | 255×200 | 255×200 | 255×200 | 240×240 |
| बाएं और दाएं रेलहेड का स्विवेल | ° | ±30° | ±30° | ±30° | ±30° |
| टूल का सेक्शन | मिमी | 40×50 | 40×50 | 40×50 | 50×50 |
| मुख्य मोटर की पावर | किलोवाट | 55 | 55 | 55 | 75 |
| समग्र आयाम | सेमी | 569×470×480/520 | 605×440×493/533 | 690×510×480/520 | 690×510×480/520 |
हम एक डायरेक्ट-सेल लेथ मशीन निर्माता हैं, ट्रेडिंग कंपनी नहीं,
जिसका मतलब है कि हम आपको सर्वोत्तम मूल्य प्रदान कर सकते हैं।
स्वागत है हमसे संपर्क करें:)
टेलीफोन/व्हाट्सएप:+86 18003851898 (सुश्री डोरा)
