उत्पाद विवरण
उत्पत्ति के प्लेस: हेनान, चीन
ब्रांड नाम: BAISHUN MACHINERY
प्रमाणन: CE/ISO9001
मॉडल संख्या: CK5235
दस्तावेज़: उत्पाद पुस्तिका पीडीएफ
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: negotiable
पैकेजिंग विवरण: 1. Outside we will pack the product with plasitic to prevent wet. 1. बाहर हम उत्पाद को गील
प्रसव के समय: 30-35 कार्य दिवस
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: 20 सेट/सेट प्रति माह
Max. मैक्स। Length of Workpiece (mm) वर्कपीस की लंबाई (मिमी): |
3500 |
Max. मैक्स। Spindle Speed (rpm) तकला गति (आरपीएम): |
50 आर.पी.एम |
मशीनिंग क्षमता: |
मध्यम कार्य |
स्पिंडल बोर (मिमी): |
130 |
बिस्तर की चौड़ाई (मिमी): |
250 मिमी |
स्पिंडल मोटर पावर (kW): |
30 |
स्पिंडल की संख्या: |
जुड़वां |
Max. अधिकतम. Turned Length (mm) मुड़ी हुई लंबाई (मिमी): |
3500 |
अक्षों की संख्या: |
2 |
यात्रा (एक्स एक्सिस) (मिमी): |
750 मिमी |
यात्रा (जेड एक्सिस) (मिमी): |
1800 मिमी |
पोजिशनिंग सटीकता (मिमी): |
± 0.005 |
दोहराव (एक्स / वाई / जेड) (मिमी): |
± 0.005 |
आयाम(एल*डब्ल्यू*एच): |
3950*6300*4350मिमी |
वजन (किग्रा): |
35000 |
Max. अधिकतम. workpiece weight: वर्कपीस वजन:: |
8000kg |
Max. मैक्स। Length of Workpiece (mm) वर्कपीस की लंबाई (मिमी): |
3500 |
Max. मैक्स। Spindle Speed (rpm) तकला गति (आरपीएम): |
50 आर.पी.एम |
मशीनिंग क्षमता: |
मध्यम कार्य |
स्पिंडल बोर (मिमी): |
130 |
बिस्तर की चौड़ाई (मिमी): |
250 मिमी |
स्पिंडल मोटर पावर (kW): |
30 |
स्पिंडल की संख्या: |
जुड़वां |
Max. अधिकतम. Turned Length (mm) मुड़ी हुई लंबाई (मिमी): |
3500 |
अक्षों की संख्या: |
2 |
यात्रा (एक्स एक्सिस) (मिमी): |
750 मिमी |
यात्रा (जेड एक्सिस) (मिमी): |
1800 मिमी |
पोजिशनिंग सटीकता (मिमी): |
± 0.005 |
दोहराव (एक्स / वाई / जेड) (मिमी): |
± 0.005 |
आयाम(एल*डब्ल्यू*एच): |
3950*6300*4350मिमी |
वजन (किग्रा): |
35000 |
Max. अधिकतम. workpiece weight: वर्कपीस वजन:: |
8000kg |

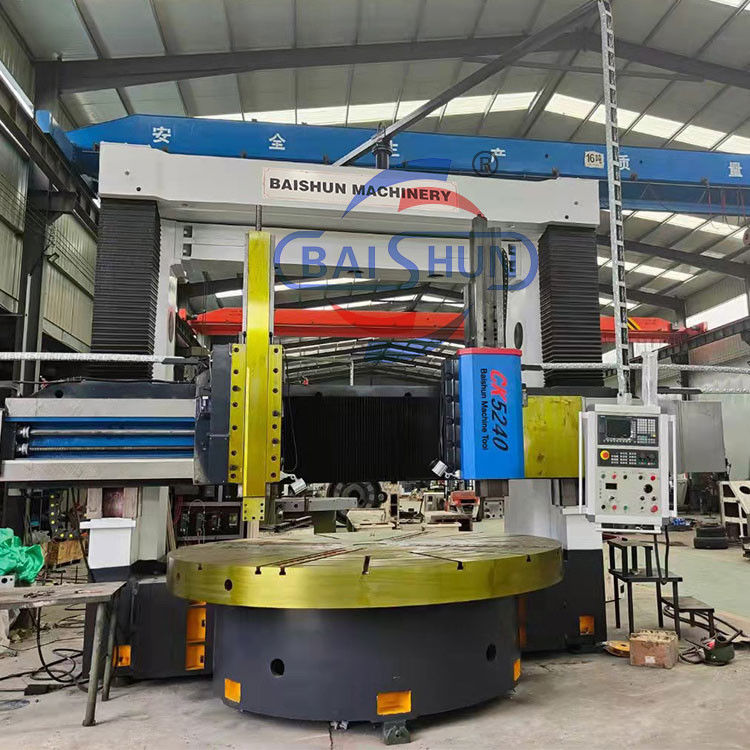

डबल कॉलम सीएनसी वर्टिकल लेथ बड़े व्यास टर्निंग मशीन ट्विन धुरी
हमारी सीएनसी वर्टिकल टरथ मशीन विशेष रूप से भारी शुल्क धातु मोड़ और बड़े व्यास के वर्कपीस के लिए डिज़ाइन की गई है।
इसका व्यापक रूप से मशीनिंग फ्लैंग्स, असर रिंग, वाल्व और अन्य औद्योगिक घटकों में उपयोग किया जाता है।
कठोर डबल कॉलम संरचना और उन्नत सीएनसी प्रणाली के साथ, मशीन उच्च सटीकता, स्थिरता और दक्षता सुनिश्चित करती है।
डबल कॉलम वर्टिकल टर्न एक उन्नत उपकरण है जिसमें मैकेनिकल-इलेक्ट्रिकल-हाइड्रोलिक का एकीकरण है, जो नए डिजाइन दर्शन और विनिर्माण प्रौद्योगिकी को अवशोषित करता है।यह सीएडी अनुकूलन डिजाइन तरीका अपनाता है, देश-विदेश में उन्नत कार्यात्मक घटकों को लैस करता है। संरचना में यह मजबूत शक्ति, उच्च गतिशील और स्थैतिक कठोरता, उच्च परिशुद्धता, भारी भार, उच्च दक्षता प्राप्त करता है,दीर्घ सेवा जीवनप्रत्येक मशीन भागों के मुख्य तकनीकी विनिर्देश संबंधित राष्ट्रीय मानकों के अनुरूप हैं।
मशीन में वर्कटेबल बेस, वर्कटेबल, मुख्य ट्रांसमिशन बॉक्स, गैन्ट्री फ्रेम, बीम, रैम टूल रिस्ट, फीडिंग बॉक्स, इलेक्ट्रिकल सिस्टम, ऑपरेशन स्टेशन, हाइड्रोलिक सिस्टम, सुरक्षा उपकरण आदि हैं।
कार्य तालिकाः
कार्य तालिका कार्य तालिका आधार, कार्य तालिका, धुरी घटकों, और संचरण उपकरण से बना है। यह कास्ट आयरन से बना है, उच्च शक्ति कम तनाव कास्टिंग का उपयोग कर,जो पर्याप्त कठोरता सुनिश्चित करता है, शक्ति, और थर्मल स्थिरता। वर्कटेबल स्पिंडल लेयरिंग उच्च परिशुद्धता वाली डबल रो लघु बेलनाकार रोलर लेयरिंग को अपनाती है, जो सटीक घूर्णन और लंबे परिचालन जीवन की गारंटी देती है।
मुख्य ट्रांसमिशनः
यह मशीन एक ऊर्ध्वाधर शाफ्ट ट्रांसमिशन सिस्टम को अपनी मुख्य ड्राइवट्रेन के रूप में नियोजित करती है। यह धुरी को चलाने के लिए एक एसी सर्वो मोटर का उपयोग करती है।गियरबॉक्स सिलेंडर को स्थानांतरित करके यांत्रिक दो गियर परिवर्तन को सक्षम बनाता है, जिससे काम की मेज को 0.63-63r/min की सीमा के भीतर गति विनियमन प्राप्त करने की अनुमति मिलती है।
| विनिर्देश | इकाई | CK5225 | CK5231 | CK5240Q | CK5240 |
| अधिकतम घुमावदार व्यास | मिमी | 2500 | 3150 | 4000 | 4000 |
| काम के टुकड़े की अधिकतम ऊंचाई | मिमी | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 |
| काम के टुकड़े का अधिकतम वजन | टी | 10/20 | 10/20 | 10/20 | 32 |
| काम की मेज का व्यास | मिमी | 2250 | 2830 | 2830/3150 | 3200/3600 |
| टेबल की गति की सीमा | r/min | 2-63 | 2-63 | 2-63 | 2-63 |
| चरण | 16 | 16 | 16 | 16 | |
| कार्य तालिका का अधिकतम टोक़ | KN.m | 63 | 63 | 63 | 100 |
| रेल के सिर का त्वरित पार | mm/min | 4000 | 4000 | 4000 | 4000 |
| दाहिने रेलहेड का रैम वर्टिकल ट्रैवल | kn | 35 | 35 | 35 | 40 |
| बायीं रेलहेड की रैम वर्टिकल यात्रा | kn | 30 | 30 | 30 | 30 |
| दाहिने रेलहेड की रेंज काटने की शक्ति | mm/min | 1-50 | 1-50 | 1-50 | 1-50 |
| दाहिने रेलहेड की रेंज काटने की शक्ति | mm/min | 0.1-1000 | 0.1-1000 | 0.1-1000 | 0.1-1000 |
| बांह की यात्रा | मिमी | 1000 | 1000 | 1000 | 1250 |
| बांह का भाग | मिमी | 255×200 | 255×200 | 255×200 | 240×240 |
| बाएं और दाएं रेलहेड का घुमाव | ° | ±30° | ±30° | ±30° | ±30° |
| उपकरण का भाग | मिमी | 40×50 | 40×50 | 40×50 | 50×50 |
| मुख्य मोटर की शक्ति | क्विंटल | 55 | 55 | 55 | 75 |
| कुल आयाम | सेमी | 569×470×480/520 | 605×440×493/533 | 690×510×480/520 | 690×510×480/520 |
