उत्पाद विवरण
उत्पत्ति के प्लेस: हेनान, चीन
ब्रांड नाम: BAISHUN MACHINERY
प्रमाणन: CE，ISO
मॉडल संख्या: सीके5240
दस्तावेज़: उत्पाद पुस्तिका पीडीएफ
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: negotiable
पैकेजिंग विवरण: 1. बाहर हम नमी से बचने के लिए उत्पाद को प्लास्टिक के साथ पैक करेंगे.2सीएनसी वर्टिकल टरथ मशीन के बाहर
प्रसव के समय: 30-35 कार्य दिवस
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: 20 सेट/सेट प्रति माह
प्रोडक्ट का नाम: |
ऊर्ध्वाधर लात मशीन |
Max. अधिकतम. turning diameter(mm) मोड़ व्यास (मिमी): |
4000 |
वोक टुकड़े की अधिकतम ऊंचाई: |
1600 मिमी |
मशीनिंग क्षमता: |
अत्यधिक टिकाऊ |
स्पिंडल की संख्या: |
दोहरा |
पोजिशनिंग सटीकता (मिमी): |
± 0.003 |
दोहराव (एक्स / वाई / जेड) (मिमी): |
± 0.002 |
वोल्टेज: |
380V |
सीएनसी नियंत्रण प्रणाली: |
जीएसके/सीमेंस/फैनुक |
मुख्य शब्द: |
ऊर्ध्वाधर लात मशीन |
प्रोडक्ट का नाम: |
ऊर्ध्वाधर लात मशीन |
Max. अधिकतम. turning diameter(mm) मोड़ व्यास (मिमी): |
4000 |
वोक टुकड़े की अधिकतम ऊंचाई: |
1600 मिमी |
मशीनिंग क्षमता: |
अत्यधिक टिकाऊ |
स्पिंडल की संख्या: |
दोहरा |
पोजिशनिंग सटीकता (मिमी): |
± 0.003 |
दोहराव (एक्स / वाई / जेड) (मिमी): |
± 0.002 |
वोल्टेज: |
380V |
सीएनसी नियंत्रण प्रणाली: |
जीएसके/सीमेंस/फैनुक |
मुख्य शब्द: |
ऊर्ध्वाधर लात मशीन |

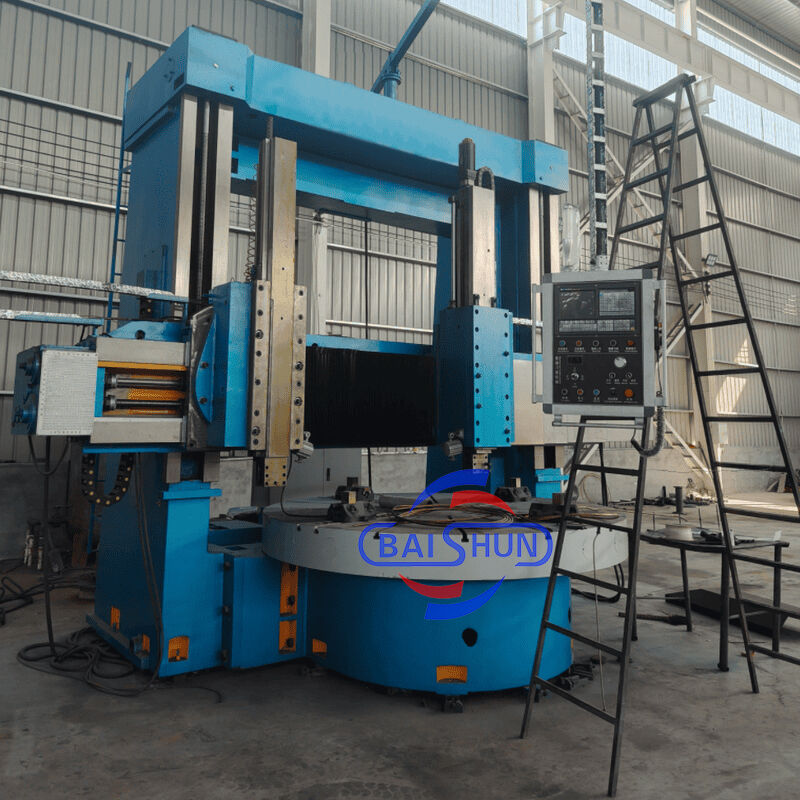

डबल कॉलम वर्टिकल खराद एक अत्याधुनिक उपकरण है जो यांत्रिक, विद्युत और हाइड्रोलिक घटकों को जोड़ता है। यह आधुनिक डिजाइन सिद्धांतों और विनिर्माण तकनीकों को शामिल करता है, जो CAD अनुकूलन और घरेलू और अंतर्राष्ट्रीय दोनों स्रोतों से अत्याधुनिक घटकों का लाभ उठाता है। मशीन एक मजबूत संरचना का दावा करती है, जो असाधारण शक्ति, उच्च स्थैतिक और गतिशील कठोरता, सटीक मशीनिंग क्षमताएं, भारी भार क्षमता, दक्षता, स्थायित्व और विश्वसनीय संचालन प्रदान करती है। मशीन के पुर्जों के सभी प्रमुख तकनीकी विनिर्देश राष्ट्रीय मानकों का अनुपालन करते हैं।
कार्य तालिका
कार्य तालिका में कार्य तालिका आधार, कार्य तालिका, स्पिंडल पुर्जे और ट्रांसमिशन डिवाइस है। कार्य तालिका और कार्य तालिका आधार पूरी कच्चा लोहा संरचना है, जो उच्च शक्ति वाले कम तनाव वाले लोहे की ढलाई को अपनाती है, जिसमें पर्याप्त कठोरता, शक्ति और गर्मी स्थिरता होती है। वर्कटेबल स्पिंडल बेयरिंग उच्च परिशुद्धता डबल रो शॉर्ट बेलनाकार रोलर बेयरिंग को अपनाता है। यह वर्कटेबल उच्च परिशुद्धता रोटेशन और लंबे समय तक सेवा जीवन सुनिश्चित कर सकता है।
मुख्य ट्रांसमिशन
मशीन का मुख्य ट्रांसमिशन सिस्टम वर्टिकल शाफ्ट ट्रांसमिशन है। यह ड्राइव करने के लिए स्पिंडल एसी सर्वो मोटर को अपनाता है; गियरबॉक्स शिफ्ट सिलेंडर को चेंज गियर को धक्का देकर यांत्रिक दो गियर परिवर्तन प्राप्त करता है, ताकि वर्कटेबल 0.63-63r/min के भीतर स्टेपलेस स्पीड रेगुलेशन कर सके।
गैन्ट्री फ्रेम
यह बाएं और दाएं ऊर्ध्वाधर स्तंभों और कनेक्टिंग बीम से बना है। गैन्ट्री और वर्कटेबल बेस सीलिंग संरचना बनाते हैं। गैन्ट्री के ऊपरी भाग में, बाएं और दाएं लिफ्टिंग बॉक्स हैं, जो द्विअक्षीय स्ट्रेचिंग एसी मोटर द्वारा संचालित होते हैं। गियर पेयर, वर्म और गियर पेयर और डबल लीडस्क्रू के माध्यम से बीम को बाएं और दाएं कॉलम गाइड रेल के साथ लिफ्टिंग मूवमेंट करने के लिए बनाते हैं।
बीम
बीम पर्याप्त कठोरता और शक्ति के साथ उच्च शक्ति और कम तनाव वाले लोहे की ढलाई को अपनाता है, ताकि मशीन की सटीकता को दीर्घकालिक प्रतिधारण और स्थिरता मिल सके। बीम ऊर्ध्वाधर स्तंभ के सामने है, और यह ऊर्ध्वाधर स्तंभ गाइडवे के साथ ऊर्ध्वाधर गति करता है। बीम के पीछे, 4 हाइड्रोलिक क्लैम्पिंग पॉइंट हैं। बीम के दोनों किनारों पर, टूल रेस्ट के लिए फीडिंग बॉक्स हैं।
| विशेष विवरण | इकाई | CK5225 | CK5231 | CK5240Q | CK5240 |
| अधिकतम टर्निंग व्यास | मिमी | 2500 | 3150 | 4000 | 4000 |
| वर्क पीस की अधिकतम ऊंचाई | मिमी | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 |
| वर्क पीस का अधिकतम वजन | टी | 10/20 | 10/20 | 10/20 | 32 |
| वर्कटेबल व्यास | मिमी | 2250 | 2830 | 2830/3150 | 3200/3600 |
| टेबल गति की सीमा | आर/मिनट | 2-63 | 2-63 | 2-63 | 2-63 |
| चरण | 16 | 16 | 16 | 16 | |
| वर्क टेबल का अधिकतम टॉर्क | KN.m | 63 | 63 | 63 | 100 |
| रेल हेड का रैपिड ट्रैवर्स | मिमी/मिनट | 4000 | 4000 | 4000 | 4000 |
| दाएं रेलहेड का राम वर्टिकल ट्रैवल | केएन | 35 | 35 | 35 | 40 |
| बाएं रेलहेड का राम वर्टिकल ट्रैवल | केएन | 30 | 30 | 30 | 30 |
| दाएं रेलहेड का रेंज कटिंग फोर्स | मिमी/मिनट | 1-50 | 1-50 | 1-50 | 1-50 |
| दाएं रेलहेड का रेंज कटिंग फोर्स | मिमी/मिनट | 0.1-1000 | 0.1-1000 | 0.1-1000 | 0.1-1000 |
| आर्म का ट्रैवल | मिमी | 1000 | 1000 | 1000 | 1250 |
| आर्म का सेक्शन | मिमी | 255×200 | 255×200 | 255×200 | 240×240 |
| बाएं और दाएं रेलहेड का कुंडा | ° | ±30° | ±30° | ±30° | ±30° |
| टूल का सेक्शन | मिमी | 40×50 | 40×50 | 40×50 | 50×50 |
| मुख्य मोटर की शक्ति | Kw | 55 | 55 | 55 | 75 |
| समग्र आयाम | सेमी | 569×470×480/520 | 605×440×493/533 | 690×510×480/520 | 690×510×480/520 |
