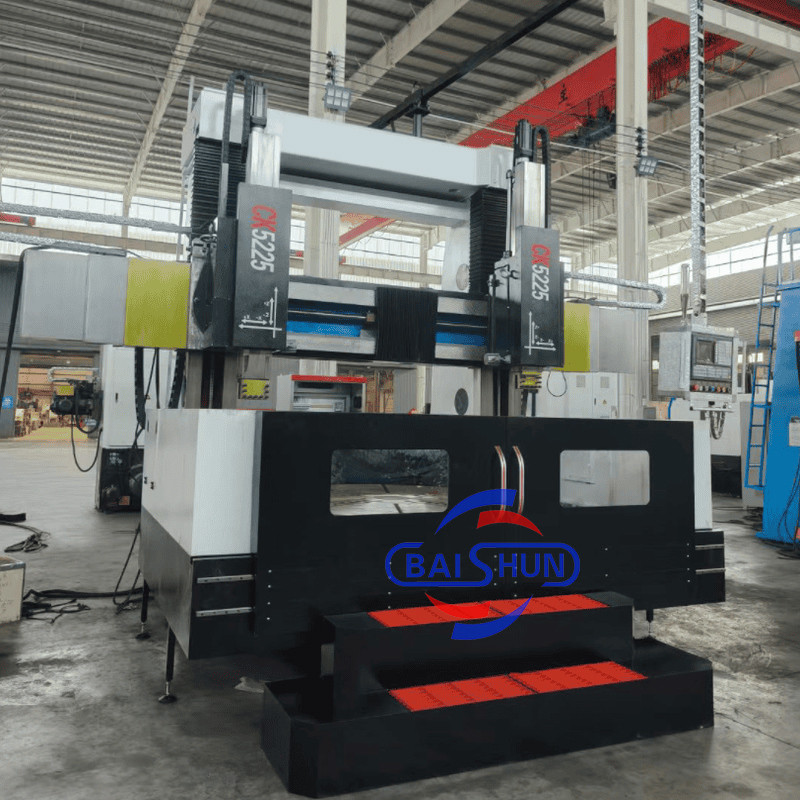

सीएनसी वर्टिकल खराद मशीन डबल कॉलम बड़े व्यास वर्टिकल खराद मशीन मूल्य

डबल कॉलम वर्टिकल खराद एक अत्याधुनिक उपकरण है जो यांत्रिक, विद्युत और हाइड्रोलिक घटकों को जोड़ता है। यह आधुनिक डिजाइन सिद्धांतों और विनिर्माण तकनीकों को शामिल करता है, सीएडी अनुकूलन और घरेलू और अंतर्राष्ट्रीय दोनों स्रोतों से अत्याधुनिक घटकों का लाभ उठाता है। मशीन एक मजबूत संरचना का दावा करती है, जो असाधारण शक्ति, उच्च स्थैतिक और गतिशील कठोरता, सटीक मशीनिंग क्षमताएं, भारी भार क्षमता, दक्षता, स्थायित्व और विश्वसनीय संचालन प्रदान करती है। मशीन के पुर्जों के सभी प्रमुख तकनीकी विनिर्देश राष्ट्रीय मानकों का अनुपालन करते हैं।

कार्य तालिका

कार्य तालिका में कार्य तालिका आधार, कार्य तालिका, स्पिंडल पुर्जे और ट्रांसमिशन डिवाइस है। कार्य तालिका और कार्य तालिका आधार पूरी कच्चा लोहा संरचना है, जो उच्च शक्ति वाले कम तनाव वाले लोहे की ढलाई को अपनाती है, जिसमें पर्याप्त कठोरता, शक्ति और गर्मी स्थिरता होती है। कार्य तालिका स्पिंडल बेयरिंग उच्च परिशुद्धता डबल रो शॉर्ट बेलनाकार रोलर बेयरिंग को अपनाता है। यह कार्य तालिका के उच्च परिशुद्धता रोटेशन और लंबे सेवा जीवन को सुनिश्चित कर सकता है।

मुख्य ट्रांसमिशन

मशीन की मुख्य ट्रांसमिशन प्रणाली वर्टिकल शाफ्ट ट्रांसमिशन है। यह ड्राइव करने के लिए स्पिंडल एसी सर्वो मोटर को अपनाता है; गियरबॉक्स शिफ्ट सिलेंडर को चेंज गियर को धक्का देकर यांत्रिक दो गियर परिवर्तन प्राप्त करता है, ताकि वर्कटेबल 0.63-63r/min के भीतर स्टीप्लेस स्पीड रेगुलेशन कर सके।

गैन्ट्री फ्रेम

यह बाएं और दाएं ऊर्ध्वाधर स्तंभों और कनेक्टिंग बीम से बना है। गैन्ट्री और वर्कटेबल बेस सीलिंग संरचना बनाते हैं। गैन्ट्री के ऊपरी भाग में, बाएं और दाएं लिफ्टिंग बॉक्स हैं, जो द्विअक्षीय स्ट्रेचिंग एसी मोटर द्वारा संचालित होते हैं। गियर पेयर, वर्म और गियर पेयर और डबल लीडस्क्रू के माध्यम से बीम को बाएं और दाएं कॉलम गाइड रेल के साथ लिफ्टिंग मूवमेंट करने के लिए बनाते हैं।

बीम

बीम पर्याप्त कठोरता और शक्ति के साथ उच्च शक्ति और कम तनाव वाले लोहे की ढलाई को अपनाता है, ताकि मशीन की सटीकता को दीर्घकालिक प्रतिधारण और स्थिरता मिल सके। बीम ऊर्ध्वाधर स्तंभ के सामने है, और यह ऊर्ध्वाधर स्तंभ गाइडवे के साथ ऊर्ध्वाधर गति करता है। बीम के पीछे, 4 हाइड्रोलिक क्लैंपिंग पॉइंट हैं। बीम के दोनों किनारों पर, टूल रेस्ट के लिए फीडिंग बॉक्स हैं।
