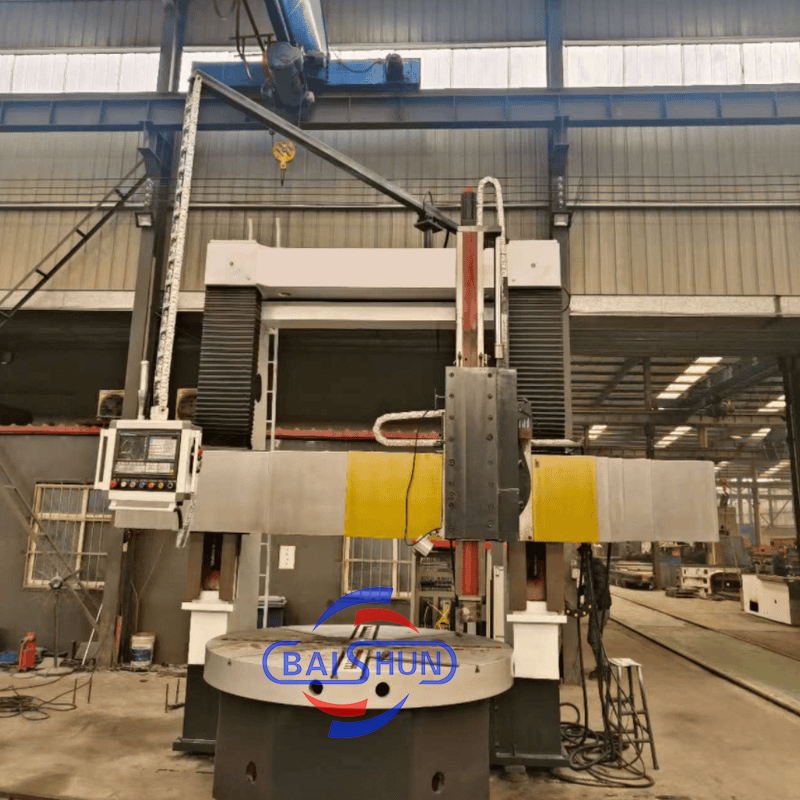

चीन सीएनसी वर्टिकल लेथ हेवी ड्यूटी मेटल टर्निंग मशीन

डबल कॉलम वर्टिकल लेथ एक अत्याधुनिक उपकरण है जो यांत्रिक, विद्युत और हाइड्रोलिक घटकों को जोड़ता है। यह आधुनिक डिजाइन सिद्धांतों और विनिर्माण तकनीकों को शामिल करता है, सीएडी अनुकूलन और घरेलू और अंतरराष्ट्रीय दोनों स्रोतों से अत्याधुनिक घटकों का लाभ उठाता है। मशीन एक मजबूत संरचना का दावा करती है, जो असाधारण शक्ति, उच्च स्थैतिक और गतिशील कठोरता, सटीक मशीनिंग क्षमताएं, भारी भार क्षमता, दक्षता, स्थायित्व और विश्वसनीय संचालन प्रदान करती है। मशीन के पुर्जों के सभी प्रमुख तकनीकी विनिर्देश राष्ट्रीय मानकों का अनुपालन करते हैं।

वर्कटेबल

वर्कटेबल में वर्कटेबल बेस, वर्कटेबल, स्पिंडल पार्ट्स और ट्रांसमिशन डिवाइस होता है। वर्कटेबल और वर्कटेबल बेस पूरी तरह से कास्ट आयरन संरचना हैं, जो उच्च शक्ति वाले कम तनाव वाले लोहे के कास्टिंग को अपनाते हैं, जिसमें पर्याप्त कठोरता, शक्ति और गर्मी स्थिरता होती है। वर्कटेबल स्पिंडल बेयरिंग उच्च परिशुद्धता डबल रो शॉर्ट सिलेंड्रिकल रोलर बेयरिंग को अपनाता है। यह वर्कटेबल की उच्च परिशुद्धता रोटेशन और लंबे सेवा जीवन को सुनिश्चित कर सकता है।

मुख्य ट्रांसमिशन

मशीन की मुख्य ट्रांसमिशन प्रणाली वर्टिकल शाफ्ट ट्रांसमिशन है। यह स्पिंडल एसी सर्वो मोटर को ड्राइव करने के लिए अपनाता है; गियरबॉक्स शिफ्ट सिलेंडर द्वारा चेंज गियर को धकेलकर यांत्रिक दो गियर परिवर्तन प्राप्त करता है, ताकि वर्कटेबल 0.63-63r/min के भीतर स्टेपलेस गति विनियमन कर सके।

गैन्ट्री फ्रेम

यह बाएं और दाएं वर्टिकल कॉलम और कनेक्टिंग बीम से बना है। गैन्ट्री और वर्कटेबल बेस सीलिंग संरचना बनाते हैं। गैन्ट्री के ऊपरी हिस्से में, बाएं और दाएं लिफ्टिंग बॉक्स होते हैं, जिन्हें बाइसियल स्ट्रेचिंग एसी मोटर द्वारा संचालित किया जाता है। गियर जोड़ी, वर्म और गियर जोड़ी और डबल लीडस्क्रू के माध्यम से बीम बाएं और दाएं कॉलम गाइड रेल के साथ ऊपर की ओर गति करता है।

बीम

बीम उच्च शक्ति और कम तनाव वाले लोहे के कास्टिंग को पर्याप्त कठोरता और शक्ति के साथ अपनाता है, ताकि मशीन की सटीकता को दीर्घकालिक प्रतिधारण और स्थिरता सुनिश्चित की जा सके। बीम वर्टिकल कॉलम के सामने है, और यह वर्टिकल कॉलम गाइडवे के साथ वर्टिकल मूवमेंट करता है। बीम के पीछे, 4 हाइड्रोलिक क्लैंपिंग पॉइंट होते हैं। बीम के दोनों तरफ, टूल रेस्ट के लिए फीडिंग बॉक्स होते हैं।
