उत्पाद विवरण
Place of Origin: Henan, China
ब्रांड नाम: BAISHUN MACHINERY
प्रमाणन: CE/ISO9001
Model Number: CK5116
दस्तावेज़: उत्पाद पुस्तिका पीडीएफ
भुगतान और शिपिंग शर्तें
Minimum Order Quantity: 1 Set
मूल्य: negotiable
Packaging Details: Export standard wooden case package or Negotiation with customers
Delivery Time: 45 work days
Payment Terms: L/C, T/T, Western Union
Supply Ability: 20 Set/Sets per Month
Product name: |
Vertical Lathe Turning Machine CNC VTL |
Machine type: |
CK5116 |
Max. turning diameter(mm): |
1600 |
Max. height of workpiece(mm): |
1200 |
Worktable size(mm): |
1400 |
Max.weight of workpiece: |
3.2tons |
No. of Spindles: |
Single |
Voltage: |
380V |
Key words: |
CNC VTL |
Function: |
Metal turning |
Product name: |
Vertical Lathe Turning Machine CNC VTL |
Machine type: |
CK5116 |
Max. turning diameter(mm): |
1600 |
Max. height of workpiece(mm): |
1200 |
Worktable size(mm): |
1400 |
Max.weight of workpiece: |
3.2tons |
No. of Spindles: |
Single |
Voltage: |
380V |
Key words: |
CNC VTL |
Function: |
Metal turning |
चीन गर्म बिक्री बहुउद्देश्यीय सीएनसी ऊर्ध्वाधर टर्निंग लात लौह धातु, गैर लौह धातुओं और आंशिक गैर धातु सामग्री को संसाधित करने के लिए उपयुक्त है,और अंत चेहरे के घूर्णन के प्रसंस्करण को प्राप्त कर सकता है, अंदर और बाहर बेलनाकार सतह, अंदर और बाहर गोल शंकु सतह और ड्रिलिंग, विस्तार, छेद के reaming। मुख्य ट्रांसमिशन धुरी एसी सर्वो मोटर द्वारा संचालित है,हाइड्रोलिक गियर परिवर्तन और दो गियर कदम कम गति विनियमनकार्य तालिका मैनुअल 4-जांघ एकल गति चक है।
मुख्य विशेषताएं:
1. सीएनसी ऊर्ध्वाधर lathe, सीएनसी प्रणाली Siemens 808D प्रणाली का उपयोग करता है, वैकल्पिकः GSK; KND; FANUC. आदि वहाँ एक ऊर्ध्वाधर उपकरण पोस्ट है,अधिकतम मशीनिंग व्यास एकल स्तंभ ऊर्ध्वाधर टर्न का 1600mm से 2600mm है, CK5116 प्रकार के लिए, यह तालिका व्यास 1400 मिमी के साथ बनाया गया है, और मानक अधिकतम मशीनिंग ऊंचाई 1200 मिमी है।
2ट्रांसमिशन डिवाइस एक चार स्पीड स्लीपलेस ट्रांसमिशन है, जो सुविधाजनक, संवेदनशील और विश्वसनीय है।
3प्रणाली में स्थापित सभी गियर 40Cr पीस गियर का उपयोग करते हैं, जिनमें उच्च घूर्णन सटीकता और कम शोर की विशेषताएं हैं।
4. मशीन उच्च गति इस्पात उपकरण और कार्बाइड काटने उपकरण गैर लौह धातु, काले धातु और गैर धातु सामग्री के प्रसंस्करण के लिए उपयुक्त है. मशीन पर निम्नलिखित प्रक्रियाओं को पूरा कर सकते हैंःविमान की आंतरिक और बाहरी बेलनाकार सतह को मोड़नासभी प्रकार के हुक फेस, आंतरिक और बाहरी शंकु फेस, धागा, काटने की स्लॉट और काटने।
मशीन पैरामीटर
|
CK518 |
CK5112Q |
CK5112A |
CK5116Q |
CK5120A |
CK5126A |
|
|
ऊर्ध्वाधर औजार आधार का अधिकतम घूर्णन व्यास (मिमी) |
800 |
1200 |
1200 |
1600 |
2000 |
2600 |
|
काम की मेज का व्यास (मिमी) |
700 |
1000 |
1000 |
1400 |
1800 |
2200 |
|
काम के टुकड़े की अधिकतम ऊंचाई (मिमी) |
800 |
1000 |
1000 |
1200 |
1250 |
1400 |
|
काम के टुकड़े का अधिकतम भार (किग्रा) |
1500 |
1500 |
3200 |
3200 |
8000 |
8000 |
|
काम की मेज की घूर्णन गति की सीमा (आरपीएम) |
30-260 |
20 से 180 |
6.3-200 |
15 से 160 |
3.2-100 |
2.2-70 |
|
फ़ीडिंग सीरीज़ |
चरणहीन |
चरणहीन |
चरणहीन |
चरणहीन |
चरणहीन |
चरणहीन |
|
उपकरण आराम के लिए फ़ीड की सीमा (मिमी/मिनट) |
0.25-90 |
0.25-90 |
0.8-86 |
0.25-90 |
0.8-86 |
0.8-86 |
|
क्रॉस बीम यात्रा (मिमी) |
500 |
1000 |
650 |
1200 |
890 |
1090 |
|
उपकरण के आधार की क्षैतिज यात्रा (मिमी) |
500 |
700 |
700 |
900 |
1115 |
1400 |
|
उपकरण के आधार का ऊर्ध्वाधर प्रस्थान (मिमी) |
450 |
500 |
650 |
750 |
800 |
800 |
|
कटर बार के अनुभाग का आकार (मिमी) |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
|
मुख्य मोटर शक्ति (किलोवाट) |
11 |
15 |
22 |
15 |
30 |
30 |

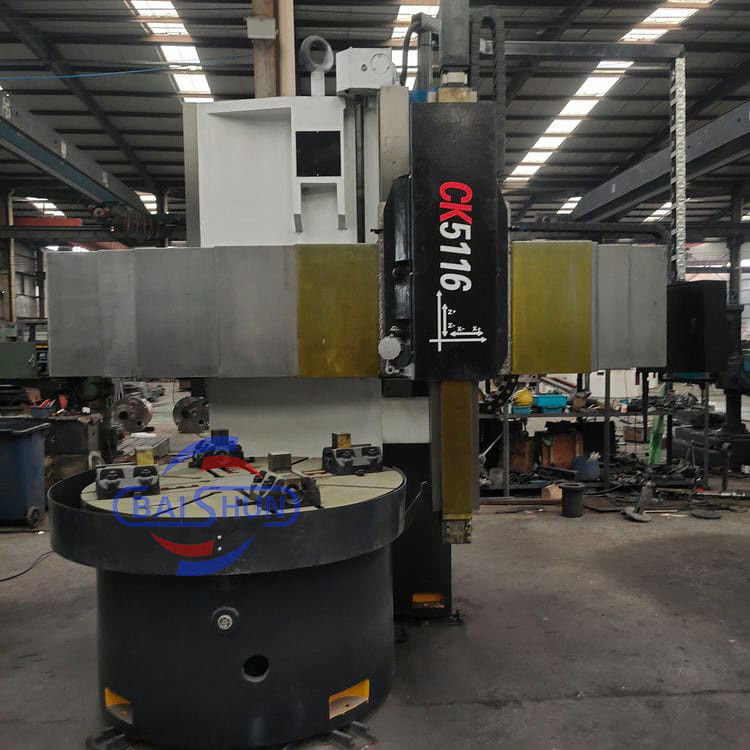

विवरण मशीन फोटोः
