उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: BAISHUN
प्रमाणन: ISO
मॉडल संख्या: क्यूके1335
दस्तावेज़: उत्पाद पुस्तिका पीडीएफ
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1
मूल्य: USD 48000-61000/Set
पैकेजिंग विवरण: पैलेट और लकड़ी का केस पैकेज
प्रसव के समय: 45 दिनों के भीतर
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: 20/माह
उत्पाद का नाम: |
सीएनसी ऑयल कंट्री पाइप थ्रेडिंग लेथ |
मॉडल: |
क्यूके1335 |
मैक्स। बिस्तर पर घुमाओ व्यास: |
1000 मिमी |
अधिकतम थ्रेडिंग व्यास: |
350 मिमी |
स्पिंडल बोर: |
360 मिमी |
बिस्तर की चौड़ाई: |
755 मिमी |
कुंजी शब्द: |
सीएनसी पाइप थ्रेडिंग लात |
कार्य: |
पाइप पेंच काटना |
शक्ति: |
22 किलोवाट |
मशीन वजन: |
12 टन |
उत्पाद का नाम: |
सीएनसी ऑयल कंट्री पाइप थ्रेडिंग लेथ |
मॉडल: |
क्यूके1335 |
मैक्स। बिस्तर पर घुमाओ व्यास: |
1000 मिमी |
अधिकतम थ्रेडिंग व्यास: |
350 मिमी |
स्पिंडल बोर: |
360 मिमी |
बिस्तर की चौड़ाई: |
755 मिमी |
कुंजी शब्द: |
सीएनसी पाइप थ्रेडिंग लात |
कार्य: |
पाइप पेंच काटना |
शक्ति: |
22 किलोवाट |
मशीन वजन: |
12 टन |

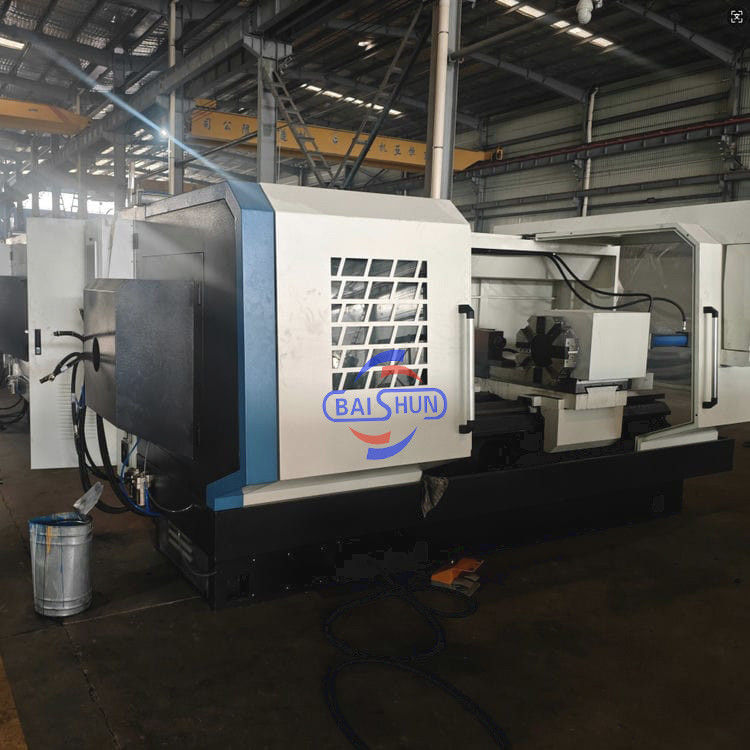

कारखाने प्रत्यक्ष आपूर्ति QK1353 QK1365 बड़े बोर सीएनसी तेल देश पाइप थ्रेडिंग खराद
उत्पाद का वर्णन:
QK श्रृंखला सीएनसी पाइप थ्रेडिंग मशीन एक उच्च दक्षता, उच्च परिशुद्धता दो समन्वय निरंतर नियंत्रण सीएनसी मशीन है,जो हमारी कंपनी द्वारा पेट्रोलियम उद्योग की विकास आवश्यकताओं के अनुसार स्वतंत्र रूप से शोध और विकसित किया गया था. मशीन में उच्च शक्ति, अच्छी कठोरता है, सीधे, तिरछे, चाप, पुरुष, इंच धागा काट सकती है, और इसमें विभिन्न प्रकार के कार्य हैं जैसे कि टिप त्रिज्या मुआवजा।मशीन में उच्च कठोरता और उच्च शक्ति हैयह एक उच्च परिशुद्धता और उच्च दक्षता पाइप धागा मशीनिंग मशीन है। मशीन एक उच्च संचरण अनुपात गियरबॉक्स और एक उच्च शक्ति एसी मुख्य ड्राइव मोटर को गोद लेती है,जो स्पिंडल को 3080Nm तक के आउटपुट टॉर्क को प्राप्त करने में सक्षम बनाता है. बाहरी धागे को खत्म करने के बाद, आंतरिक धागे को सीधे मशीनिंग करें। प्रसंस्करण दक्षता में सुधार करें।
विशेषताएं:
1मशीन: यांत्रिक और विद्युत एकीकरण डिजाइन, उन्नत संरचना, उचित लेआउट, सुंदर आकार, एकीकृत बिस्तर का उपयोग, अच्छी कठोरता और स्थिरता;मशीन स्वचालित स्नेहन प्रणाली.
2.स्पिंडल: स्पिंडल असर ग्रेड पी 5 असर को अपनाता है; स्पिंडल रोटेशन कूद ≤0.01 मिमी, स्थिर सटीकता।
3उपकरण आरामः उपकरण आराम शेनयांग इलेक्ट्रिक उपकरण आराम को अपनाता है, तालाबंदी बल 28KN तक पहुंच सकता है।
4आंदोलनः मशीन की एक्स/जेड अक्ष शेडोंग द्वारा उत्पादित गेंद पेंच जोड़ी को अपनाती है, जिसमें अच्छी आंदोलन सटीकता और गतिशील विशेषताएं हैं।
5प्रणालीः GSK मानक है, और वैकल्पिकः SIEMENS; FANUC; आदि,
6हेडस्टॉक: इस श्रृंखला की मशीनों के हेडस्टॉक की चर गति संरचना मैन्युअल शिफ्ट को अपनाती है।
तकनीकी विनिर्देश:
| मॉडल | इकाई | QK1325 | QK1327 | QK1332 | QK1335 | QK1353 | QK1363 | |
| सीएनसी प्रणाली | / |
मानक विन्यासःGSK980TDi वैकल्पिक: FANUC; SIMENS;KND; इत्यादि। |
||||||
| मैक्स दिन. बिस्तर पर स्विच | मिमी | 800 | 800 | 800 | 1000 | 1250 | 1400 | |
| मैक्स डाय. पार स्लाइड पर स्विंग | मिमी | 480 | 480 | 480 | 610 | 860 | 950 | |
| काम के टुकड़े की अधिकतम लंबाई | मिमी | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | |
| पाइप थ्रेडिंग रेंज | मिमी | 70-250 | 70-275 | 80-320 | 150 से 350 | ३५०-५२५ | 450-625 | |
| बिस्तर की चौड़ाई | मिमी | 600/650 | 755 | 755 | 755 | 755 | 755 | |
| स्पिंडल बोर | मिमी | 255 | 280 | 325 | 360 | 540 | 640 | |
| धुरी के केंद्र की ऊंचाई | मिमी | 400 | 400 | 400 | 500 | 625 | 700 | |
| धुरी मोटर की शक्ति | मिमी | 11 | 15 | 15 | 22 | 30 | 30 | |
| धुरी की गति का मोड | / | दो गियर, गियर में कदम कम | ||||||
| धुरी की गति की सीमा | r/min |
(L):15-100 (H):100-350 |
(L):20-100 (H):100-300 |
(L):20-130 (H):100-300 |
(L):30-130 (H):65-260 |
(L):20-80 (H):55-220 |
(L) १५-६५ (H): 65-120 |
|
| एक्स/जेड का अधिकतम पार | मिमी |
एक्सः420 Z:1250 |
एक्सः420 Z:1250 |
एक्सः420 Z:1250 |
एक्सः450 Z:1250 |
एक्सः650 Z:1250 |
एक्सः750 Z:1250 |
|
| एक्स/जेड रैपिड ट्रैवर्स | mm/min | 4000/5000 | 4000/5000 | 4000/5000 | 4000/5000 | 4000/5000 | 4000/5000 | |
| पूंछ का पंख | व्यास | मिमी | 100 | 100 | 100 | 160 | 160/260 | 160/260 |
| यात्रा | मिमी | 250 | 250 | 250 | 300 | 300 | 300 | |
| कॉपर | मोर्स संख्या नहीं।6 | मोर्स संख्या नहीं।6 | मोर्स संख्या नहीं।6 | मोर्स संख्या नहीं।6 | मोर्स संख्या नहीं।6 | मोर्स संख्या नहीं।6 | ||
| टावर | मॉडल | HAK21240 | HAK21300 | SLD170A04N | SLD170A04N | SLD170A04N | SLD170A04N | |
| उपकरण स्टेशनों की संख्या | ऊर्ध्वाधर चार-स्टेशन | |||||||
| उपकरण का आयाम | मिमी | 32x32 | 32x32 | 32x32 | 32x32 | 32x32 | 32x32 | |
| बुर्ज अनुक्रमित करने का समय | s | 2.6 | 2.6 | 5.6 | 5.6 | 5.6 | 5.6 | |
| चक | K11-500 तीन जबड़े चक | K72-780 चार जबड़े चक | K72-780 चार जबड़े चक | K66-780 चार जबड़े विद्युत चक | K66-780 चार जबड़े विद्युत चक | K66-780 चार जबड़े विद्युत चक | ||
| स्थिति की सटीकता | मिमी | 0.020 | 0.020 | 0.020 | 0.020 | 0.040 | 0.040 | |
| पुनर्स्थापना की सटीकता | मिमी | 0.01 | 0.01 | 0.01 | 0.01 | 0.02 | 0.02 | |
| मशीन का वजन | टी | 6.5/7.2 | 8 | 10 | 10 | 18 | 19 | |
मशीन का विवरण:
पैकिंग और वितरण:
