उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: BAISHUN
प्रमाणन: ISO
मॉडल संख्या: क्यूके1332
दस्तावेज़: उत्पाद पुस्तिका पीडीएफ
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1
मूल्य: USD 45000-58000/Set
पैकेजिंग विवरण: पैलेट और लकड़ी का केस पैकेज
प्रसव के समय: 45 दिनों के भीतर
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: 20/माह
उत्पाद का नाम: |
तेल पाइप के लिए पाइप थ्रेडिंग मशीन |
मॉडल: |
क्यूके1332 |
मैक्स। बिस्तर पर घुमाओ व्यास: |
800 मिमी |
अधिकतम थ्रेडिंग व्यास: |
320 मिमी |
स्पिंडल बोर: |
325 मिमी |
बिस्तर की चौड़ाई: |
755 मिमी |
कुंजी शब्द: |
पाइप थ्रेडिंग मशीन |
कार्य: |
पेंच काटना |
शक्ति: |
15 |
मशीन वजन: |
10 टन |
उत्पाद का नाम: |
तेल पाइप के लिए पाइप थ्रेडिंग मशीन |
मॉडल: |
क्यूके1332 |
मैक्स। बिस्तर पर घुमाओ व्यास: |
800 मिमी |
अधिकतम थ्रेडिंग व्यास: |
320 मिमी |
स्पिंडल बोर: |
325 मिमी |
बिस्तर की चौड़ाई: |
755 मिमी |
कुंजी शब्द: |
पाइप थ्रेडिंग मशीन |
कार्य: |
पेंच काटना |
शक्ति: |
15 |
मशीन वजन: |
10 टन |

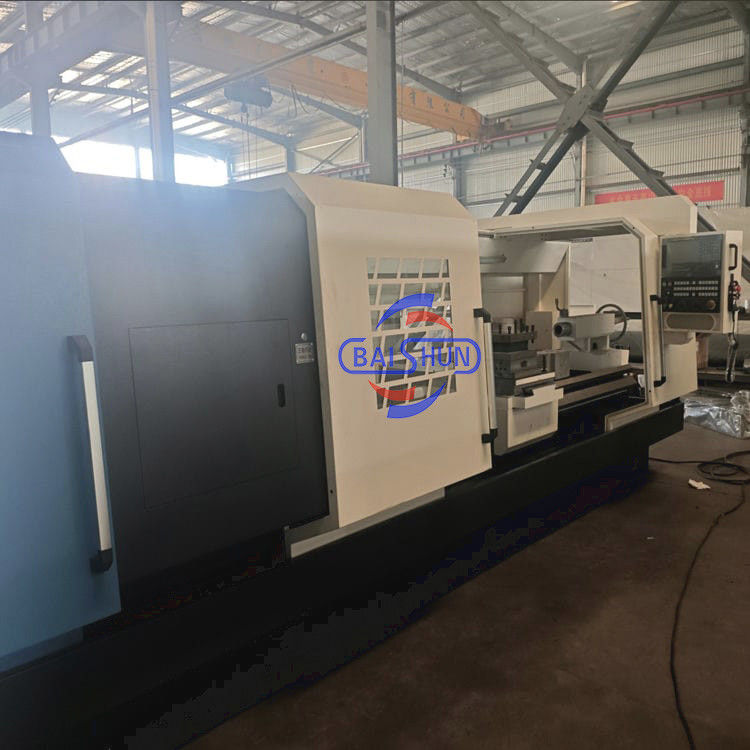

QK1332 चीन स्वचालित धागा काटने सीएनसी लात पाइप तेल पाइप के लिए थ्रेडिंग मशीन
उत्पाद का वर्णन:
सीएनसी पाइप थ्रेडिंग मशीन एक उच्च दक्षता है,उच्च परिशुद्धता दो समन्वय निरंतर नियंत्रण सीएनसी मशीन स्वतंत्र रूप से शोध और पेट्रोलियम उद्योग के विकास की जरूरतों के अनुसार विकसित. मशीन में उच्च शक्ति, अच्छी कठोरता है, सीधे, तिरछे, चाप, पुरुष, इंच धागा काट सकती है, और इसमें विभिन्न प्रकार के कार्य हैं जैसे कि टिप त्रिज्या मुआवजा।मशीन में उच्च कठोरता और उच्च शक्ति हैयह एक उच्च परिशुद्धता और उच्च दक्षता वाली पाइप धागा मशीनिंग मशीन है।
इस मशीन का उपयोग मैकेनिकल भागों के कच्चे मशीनिंग और परिष्करण मशीनिंग के लिए किया जा सकता है, विशेष रूप से उच्च दक्षता के लिए पेट्रोलियम, खनन, मशीनरी और अन्य उद्योगों के लिए उपयुक्त है,घुमावदार भागों के उच्च मात्रा और उच्च परिशुद्धता प्रसंस्करण.
यह मशीन स्टील, कास्ट आयरन, गैर लौह धातुओं और अन्य सामग्रियों को संसाधित कर सकती है।
यह मशीन बेलनाकार सतह, शंक्वाकार सतह, धागा, ड्रिलिंग, रीमिंग,छोटे और मध्यम बैचों में वक्र घुमावदार शरीर और शाफ्ट और डिस्क भागों के अन्य भागोंमशीनिंग सटीकता IT7 तक है और मशीनीकृत कार्य टुकड़े की सतह मोटाई Ra1 तक है।6.
विशेषताएं:
1बड़े व्यास के पाइप को सुनिश्चित करने के लिए बड़ा धुरी छेद और डबल चक।
2एक टुकड़ा बिस्तर कठोरता और सटीकता सुनिश्चित करने के लिए उच्च शक्ति कास्टिंग आयरन को अपनाता है।
3अल्ट्रासोनिक फ्रीक्वेंसी से बुझने वाले गाइड-वे अच्छे पहनने के प्रतिरोध को सुनिश्चित करते हैं।
4उच्च सटीकता के साथ गाड़ी की सतह और मार्गदर्शक।
तकनीकी विनिर्देश:
| मॉडल | इकाई | QK1325 | QK1327 | QK1332 | QK1335 | QK1353 | QK1363 | |
| सीएनसी प्रणाली | / |
मानक विन्यासःGSK980TDi वैकल्पिक: FANUC; SIMENS;KND; इत्यादि। |
||||||
| मैक्स दिन. बिस्तर पर स्विच | मिमी | 800 | 800 | 800 | 1000 | 1250 | 1400 | |
| मैक्स डाय. पार स्लाइड पर स्विंग | मिमी | 480 | 480 | 480 | 610 | 860 | 950 | |
| काम के टुकड़े की अधिकतम लंबाई | मिमी | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | |
| पाइप थ्रेडिंग रेंज | मिमी | 70-250 | 70-275 | 80-320 | 150 से 350 | ३५०-५२५ | 450-625 | |
| बिस्तर की चौड़ाई | मिमी | 600/650 | 755 | 755 | 755 | 755 | 755 | |
| स्पिंडल बोर | मिमी | 255 | 280 | 325 | 360 | 540 | 640 | |
| धुरी के केंद्र की ऊंचाई | मिमी | 400 | 400 | 400 | 500 | 625 | 700 | |
| धुरी मोटर की शक्ति | मिमी | 11 | 15 | 15 | 22 | 30 | 30 | |
| धुरी की गति का मोड | / | दो गियर, गियर में कदम कम | ||||||
| धुरी की गति की सीमा | r/min |
(L):15-100 (H):100-350 |
(L):20-100 (H):100-300 |
(L):20-130 (H):100-300 |
(L):30-130 (H):65-260 |
(L):20-80 (H):55-220 |
(L) १५-६५ (H): 65-120 |
|
| एक्स/जेड का अधिकतम पार | मिमी |
एक्सः420 Z:1250 |
एक्सः420 Z:1250 |
एक्सः420 Z:1250 |
एक्सः450 Z:1250 |
एक्सः650 Z:1250 |
एक्सः750 Z:1250 |
|
| एक्स/जेड रैपिड ट्रैवर्स | mm/min | 4000/5000 | 4000/5000 | 4000/5000 | 4000/5000 | 4000/5000 | 4000/5000 | |
| पूंछ का पंख | व्यास | मिमी | 100 | 100 | 100 | 160 | 160/260 | 160/260 |
| यात्रा | मिमी | 250 | 250 | 250 | 300 | 300 | 300 | |
| कॉपर | मोर्स संख्या नहीं।6 | मोर्स संख्या नहीं।6 | मोर्स संख्या नहीं।6 | मोर्स संख्या नहीं।6 | मोर्स संख्या नहीं।6 | मोर्स संख्या नहीं।6 | ||
| टावर | मॉडल | HAK21240 | HAK21300 | SLD170A04N | SLD170A04N | SLD170A04N | SLD170A04N | |
| उपकरण स्टेशनों की संख्या | ऊर्ध्वाधर चार-स्टेशन | |||||||
| उपकरण का आयाम | मिमी | 32x32 | 32x32 | 32x32 | 32x32 | 32x32 | 32x32 | |
| बुर्ज अनुक्रमित करने का समय | s | 2.6 | 2.6 | 5.6 | 5.6 | 5.6 | 5.6 | |
| चक | K11-500 तीन जबड़े चक | K72-780 चार जबड़े चक | K72-780 चार जबड़े चक | K66-780 चार जबड़े विद्युत चक | K66-780 चार जबड़े विद्युत चक | K66-780 चार जबड़े विद्युत चक | ||
| स्थिति की सटीकता | मिमी | 0.020 | 0.020 | 0.020 | 0.020 | 0.040 | 0.040 | |
| पुनर्स्थापना की सटीकता | मिमी | 0.01 | 0.01 | 0.01 | 0.01 | 0.02 | 0.02 | |
| मशीन का वजन | टी | 6.5/7.2 | 8 | 10 | 10 | 18 | 19 | |
मशीन का विवरण:
पैकिंग और वितरण:
अधिक जानकारी और विनिर्देशों के लिए, कृपया संपर्क करेंः
