उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: BAISHUN
प्रमाणन: CE，ISO
मॉडल संख्या: WXK-500K
दस्तावेज़: उत्पाद पुस्तिका पीडीएफ
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: negotiable
पैकेजिंग विवरण: मानक लकड़ी के केस पैकेज का निर्यात करें
प्रसव के समय: 30-35 कार्य दिवस
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: प्रति माह 50 सेट
उत्पाद का नाम: |
अर्धचंद्राकार ग्रूव्स मिलर्स मिनी मल्टीफंक्शनल सीएनसी रोलर नर्लिंग लेथ मशीन |
मॉडल: |
WXK-500K |
Max. मैक्स। Swing Diameter स्विंग व्यास: |
500 मिमी |
रोल का न्यूनतम व्यास: |
50 मिमी |
स्वचालित: |
सीएनसी |
कार्य: |
नॉचिंग ब्रांडिंग |
मुख्य मोटर शक्ति: |
22 किलोवाट |
अधिकतम रोल सतह की लंबाई: |
1800 मिमी |
नियंत्रण प्रणाली: |
फैनुक/सीमेंस/जीएसके |
उत्पाद का नाम: |
अर्धचंद्राकार ग्रूव्स मिलर्स मिनी मल्टीफंक्शनल सीएनसी रोलर नर्लिंग लेथ मशीन |
मॉडल: |
WXK-500K |
Max. मैक्स। Swing Diameter स्विंग व्यास: |
500 मिमी |
रोल का न्यूनतम व्यास: |
50 मिमी |
स्वचालित: |
सीएनसी |
कार्य: |
नॉचिंग ब्रांडिंग |
मुख्य मोटर शक्ति: |
22 किलोवाट |
अधिकतम रोल सतह की लंबाई: |
1800 मिमी |
नियंत्रण प्रणाली: |
फैनुक/सीमेंस/जीएसके |

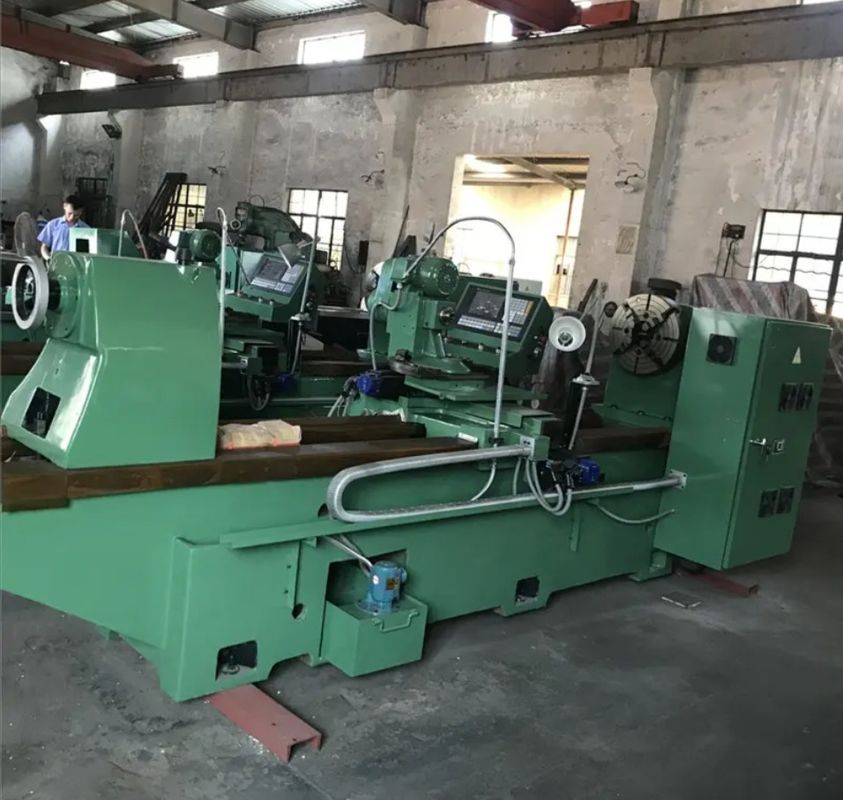

अर्धचंद्राकार ग्रूव्स मिलर्स मिनी मल्टीफंक्शनल सीएनसी रोलर नर्लिंग लेथ मशीन
घुमावदार स्टील रोल अर्धचंद्राकार नाली नुस्कोपिकल प्रसंस्करण संयोजन मशीन उपकरण घुमावदार स्टील रोल "चंद्र स्लॉट" विशेष प्रसंस्करण मशीन उपकरण के प्रसंस्करण के लिए प्रयोग किया जाता है। बिस्तर सीढ़ी, पीसने का सिर, सिर का फ्रेम, पीछे की सीट और अन्य ट्रांसमिशन घटकों, सभी सीएनसी मशीन उपकरण सटीक उत्पादन की आवश्यकताओं के अनुसार या वैकल्पिक, नियंत्रण प्रणाली प्रयोग करना सीमेंस सीएनसी प्रणाली, नियंत्रण अधिक स्थिर, मशीन उपकरण के प्रदर्शन में सुधार। बड़े आकार के घुमावदार रोलर्स "चंद्रमा ग्रूव" को काटने की दक्षता में काफी सुधार हुआ है,और वोल्फ़्रेम कार्बाइड रोलर रिंगों को काटने का प्रदर्शन भी बढ़ाया जाता है.
| सीएनसी रोल नोचिंग मशीन | ||
| अधिकतम व्यासरोल का | 500 मिमी | |
| मिन व्यासरोल का | 50 मिमी | |
| अधिकतम लंबाईरोल का | 2500 मिमी | |
| अधिकतम लंबाईप्रसंस्करणरोलर सतह | 1800 मिमी | |
| प्रसंस्करण रिब रोलर का आकार | Φ6~Φ50 | |
| नक्काशीदार सिर विद्युत धुरी नामित शक्ति | 2.2Kw | |
| विद्युत धुरी की गति | 0~24000r/min | |
| शीतलन पंप का मोटर | AB25-90W | |
| नियंत्रण प्रणाली | एसइमेन्स808D | |
सर्वो मोटर का नामित टॉर्क |
एक्स अक्ष | 8.34 एन.एम. |
| वाई अक्ष | 11.5 एन.एम. | |
| Z अक्ष | 8.34 एन.एम. | |
| एक अक्ष | 18.6 एन.एम. | |
| नियंत्रण शाफ्ट की न्यूनतम चलती मात्रा | 0.001 मिमी,0.001° | |
| ऊर्ध्वाधर आंदोलन की मात्रा | 2000 मिमी | |
| कार्य शक्ति आपूर्ति | 380V,50HZ;15KW | |
| मशीन का वजन | 6500kg | |
| सीएनसी नियंत्रण प्रणाली | Siemens808D | |
| 1 | तकनीकी आवश्यकता | |
| 1.1 | प्रकार WXK-500C/WXK-500K सीएनसी रोल नॉचिंग और मार्किंग मशीन उच्च रोबोटिज़ेशन, परिशुद्धता, दक्षता और सुरक्षित संचालन के साथ मिलिंग की जरूरतों को पूरा कर सकती है,मृत स्लॉट और अक्षर एक बार में स्थापना. | |
| 1.2 | टर्नबेड की संरचना तीन समानांतर पटरियों की है। टर्नबेड की चौड़ाई 900 मिमी से अधिक है और इसकी सीढ़ी 800 मिमी से अधिक है।मशीन एक उत्कृष्ट कठोरता और aseismatic क्षमता हैयह 80 से 86 एचआरए तक की कठोरता के साथ वोल्फ्रेम कार्बाइड रोलर रिंग और एचएसएस को पीसने में सक्षम है। | |
| 1.3 | ऊर्ध्वाधर गतिशील मशीन उपकरण का बड़ा गाड़ी गेंद पेंच, प्रणाली नियंत्रण और रखरखाव तंत्र के साथ है।यह सुनिश्चित करने के लिए है कि प्रसंस्करण उच्च कठोरता रोल या बड़े काटने के काम यह जब केंद्र के लिए दिखाई नहीं देते माइग्रेशन के कारण अपशिष्ट स्लॉट. | |
| 1.4 | कटर का मिलिंग बॉडी और स्विंगिंग का मिलिंग बॉडी सापेक्ष स्थापना हैं और दोनों हस्तक्षेप नहीं करते हैं,ये केवल एक बार में अलग करने और विधानसभा भागों मिलिंग और लेटरिंग समारोह के परिवर्तन का एहसास कर सकते हैं,इलेक्ट्रिक स्विच-ओवर की भी जरूरत नहीं है। | |
| 1.5 | ड्यूसर का उपयोग टर्नबेड ट्रैक को मशीनिंग करने के लिए किया जाता है जो घर्षण क्षमता में सुधार कर सकता है। क्षैतिज फ़ीड-कटर का उपयोग ट्रंडल रैखिक गाइड,यह घर्षण घर्षण को कम कर सकता है और मोबाइल सटीकता में सुधार कर सकता है | |
| 1.6 | बड़ी गाड़ी पर काटने वाले उपकरण की ऊर्ध्वाधर गति और क्षैतिज गति को पूर्व-सेट करने के संस्थानों के साथ उपकरण मशीन ग्रिड डिजिटल रीडिंग से सुसज्जित है।यह सुनिश्चित करने के लिए कि आगे और पीछे कट और परिवर्तन स्लॉट विस्थापन की सटीकता. ब्रेक कटर के कारण आंखों से माप को समाप्त करें। | |
| 1.7 | नियंत्रण सिमेंस प्रणाली 802 डीएसएल,एलसीडी पूर्ण रंगीन डिस्प्ले और पांच शाफ्ट सर्वो नियंत्रण का उपयोग है। | |
| 1.8 | यह मशीन सीमेंस सर्वो प्रणाली का उपयोग करती है, मशीन के पांच नियंत्रण शाफ्ट स्वतंत्र मोटर और ड्राइव हैं, साझा ड्राइव की अनुमति नहीं है। | |
| 1.9 | हम गारंटी देते हैं कि प्रसंस्करण के क्रॉस रिब स्लॉट GB1499-98/BS4449 मानक तक हो सकता है | |
हम एक प्रत्यक्ष-बिक्री लेथ मशीन निर्माता हैं, एक व्यापारिक कंपनी नहीं,
जिसका अर्थ है कि हम आपको सबसे अच्छी कीमत दे सकते हैं।
आपका स्वागत है हमसे संपर्क करें:)
टेलीफोनः +86 18003851898
