उत्पाद विवरण
उत्पत्ति के प्लेस: हेनान, चीन
ब्रांड नाम: BAISHUN MACHINERY
प्रमाणन: CE，ISO
मॉडल संख्या: CK5225
दस्तावेज़: उत्पाद पुस्तिका पीडीएफ
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1
मूल्य: $66,000.00/sets 1-4 sets
पैकेजिंग विवरण: 1. Outside we will pack the product with plasitic to prevent wet. 1. बाहर हम उत्पाद को गील
प्रसव के समय: 45 कार्य दिवस
आपूर्ति की क्षमता: 20 सेट/सेट प्रति माह
Max. मैक्स। Length of Workpiece (mm) वर्कपीस की लंबाई (मिमी): |
2500 |
स्पिंडल की संख्या: |
दोगुना |
मशीनिंग क्षमता: |
अत्यधिक टिकाऊ |
नियंत्रण: |
सीएनसी/मैनुअल |
कार्य वस्तु का अधिकतम वजन: |
20 टन |
स्पिंडल मोटर पावर (किलोवाट): |
55 |
वर्कटेबल व्यास: |
2250 |
रेल हेड का तीव्र पारगमन: |
4000 मिमी/मिनट |
पोजिशनिंग सटीकता (मिमी): |
± 0.005 |
दोहराव (एक्स / वाई / जेड) (मिमी): |
± 0.003 |
Max. मैक्स। Length of Workpiece (mm) वर्कपीस की लंबाई (मिमी): |
2500 |
स्पिंडल की संख्या: |
दोगुना |
मशीनिंग क्षमता: |
अत्यधिक टिकाऊ |
नियंत्रण: |
सीएनसी/मैनुअल |
कार्य वस्तु का अधिकतम वजन: |
20 टन |
स्पिंडल मोटर पावर (किलोवाट): |
55 |
वर्कटेबल व्यास: |
2250 |
रेल हेड का तीव्र पारगमन: |
4000 मिमी/मिनट |
पोजिशनिंग सटीकता (मिमी): |
± 0.005 |
दोहराव (एक्स / वाई / जेड) (मिमी): |
± 0.003 |

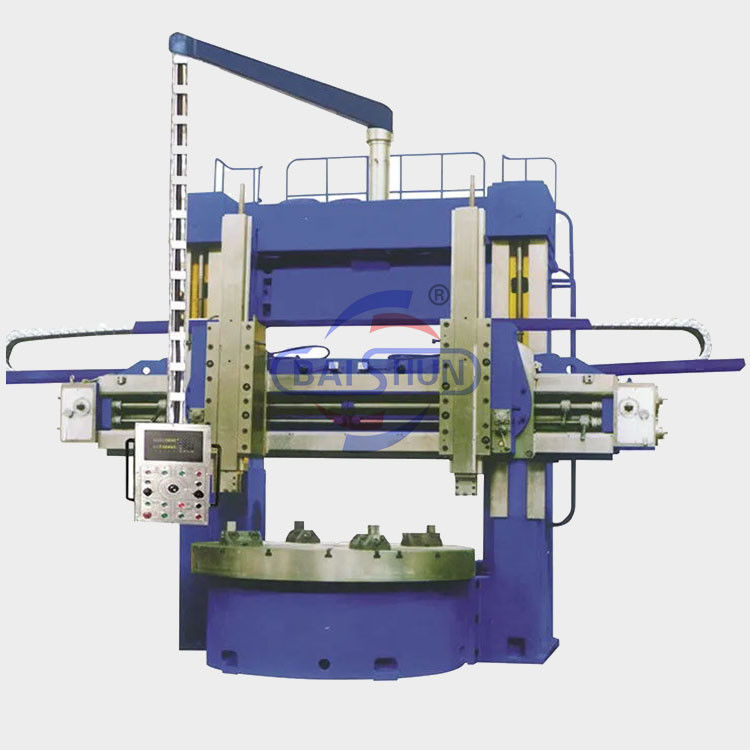

सबसे अच्छा सीएनसी डबल कॉलम वर्टिकल टावर लेथ अधिकतम भार क्षमता नई डिजाइन अच्छी गुणवत्ता
यह मशीन उच्च गति वाले इस्पात और मिश्र धातु काटने के औजारों के साथ-साथ लौह धातुओं, गैर लौह धातुओं और कुछ गैर धातु भागों के लिए हार्डवेयर के लिए आदर्श है।यह आंतरिक और बाहरी बेलनाकार सतहों को संभालता है, अंत चेहरे, ग्रूविंग, और मोटा परिष्करण मशीनिंग।
खंभे के सामने स्थित है, जो खंभे के गाइड रेल के साथ ऊर्ध्वाधर आंदोलन की अनुमति देता है। खंभे के ऊपरी भाग पर एक लिफ्टिंग बॉक्स, एक एसी मोटर द्वारा संचालित,बीम ऊपर और नीचे ले जाने के लिए एक कीड़ा जोड़ी और नेतृत्व पेंच का उपयोग करता हैसभी बड़े घटक उच्च शक्ति वाले, कम तनाव वाले कास्ट आयरन HT250 से बने होते हैं, जो तनाव को खत्म करने और मशीन उपकरण की सटीकता सुनिश्चित करने के लिए उम्र बढ़ने के उपचार से गुजरते हैं।
| विनिर्देश | इकाई | CK5225 | CK5231 | CK5240Q | CK5240 |
| अधिकतम घुमावदार व्यास | मिमी | 2500 | 3150 | 4000 | 4000 |
| काम के टुकड़े की अधिकतम ऊंचाई | मिमी | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 |
| काम के टुकड़े का अधिकतम वजन | टी | 10/20 | 10/20 | 10/20 | 32 |
| काम की मेज का व्यास | मिमी | 2250 | 2830 | 2830/3150 | 3200/3600 |
| टेबल की गति की सीमा | r/min | 2-63 | 2-63 | 2-63 | 2-63 |
| चरण | 16 | 16 | 16 | 16 | |
| कार्य तालिका का अधिकतम टोक़ | KN.m | 63 | 63 | 63 | 100 |
| रेल के सिर का त्वरित पार | mm/min | 4000 | 4000 | 4000 | 4000 |
| दाहिने रेलहेड का रैम वर्टिकल ट्रैवल | kn | 35 | 35 | 35 | 40 |
| बायीं रेलहेड की रैम वर्टिकल यात्रा | kn | 30 | 30 | 30 | 30 |
| दाहिने रेलहेड की रेंज काटने की शक्ति | mm/min | 1-50 | 1-50 | 1-50 | 1-50 |
| दाहिने रेलहेड की रेंज काटने की शक्ति | mm/min | 0.1-1000 | 0.1-1000 | 0.1-1000 | 0.1-1000 |
| बांह की यात्रा | मिमी | 1000 | 1000 | 1000 | 1250 |
| बांह का भाग | मिमी | 255×200 | 255×200 | 255×200 | 240×240 |
| बाएं और दाएं रेलहेड का घुमाव | ° | ±30° | ±30° | ±30° | ±30° |
| उपकरण का भाग | मिमी | 40×50 | 40×50 | 40×50 | 50×50 |
| मुख्य मोटर की शक्ति | क्विंटल | 55 | 55 | 55 | 75 |
| कुल आयाम | सेमी | 569×470×480/520 | 605×440×493/533 | 690×510×480/520 | 690×510×480/520 |
विद्युत प्रणाली
मशीन के सभी नियंत्रण घटक जैसे कि ठेकेदार बिजली वितरण कैबिनेट में स्थापित होते हैं। सभी संचालन घटक केंद्रीय रूप से लटकते बटन स्टेशन पर लगाए जाते हैं।मशीन विद्युत प्रणाली और यांत्रिक कार्रवाई कई श्रृंखला सेट, मशीन नियंत्रण और विश्वसनीयता, सुरक्षा के यांत्रिक आंदोलन सुनिश्चित करने के लिए, विफलता की स्थिति में, बस आपातकालीन बटन दबाएं, पूरे उपकरण शक्ति।
हाइड्रोलिक स्टेशन
तालिका स्थैतिक दबाव प्रणाली, मुख्य ट्रांसमिशन प्रणाली, क्रॉस बीम क्लैंपिंग प्रणाली, ऊर्ध्वाधर टावर राम हाइड्रोलिक संतुलन प्रणाली। तेल पंप द्वारा स्थैतिक दबाव प्रणाली तालिका,स्थैतिक दबाव तेल प्रत्येक तेल पूल को आवंटित किया जाता है, तालिका की ऊंचाई 0.06-0.15 मिमी की पहुंच को समायोजित करके। हाइड्रोलिक डिवाइस दबाव सुरक्षा, जैसे दबाव का उपयोग स्वचालित रूप से बंद हो जाएगा।
हम एक प्रत्यक्ष-बिक्री लेथ मशीन निर्माता हैं, एक व्यापारिक कंपनी नहीं,
जिसका अर्थ है कि हम आपको सबसे अच्छी कीमत दे सकते हैं।
आपका स्वागत है हमसे संपर्क करें:)
टेलीफोनः +86 18003851898
