उत्पाद विवरण
उत्पत्ति के प्लेस: हेनान, चीन
ब्रांड नाम: BAISHUN MACHINERY
प्रमाणन: CE，ISO
मॉडल संख्या: CK5235
दस्तावेज़: उत्पाद पुस्तिका पीडीएफ
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1
मूल्य: $76,000.00/sets 1-4 sets
पैकेजिंग विवरण: 1. Outside we will pack the product with plasitic to prevent wet. 1. बाहर हम उत्पाद को गील
प्रसव के समय: 45 कार्य दिवस
आपूर्ति की क्षमता: 20 सेट/सेट प्रति माह
उत्पाद का नाम: |
उच्च दक्षता के साथ सीएनसी खराद काटने के उपकरण फैनुक डबल बुर्ज ऊर्ध्वाधर खराद |
Max. मैक्स। Length of Workpiece (mm) वर्कपीस की लंबाई (मिमी): |
3500 |
Max. मैक्स। Spindle Speed (rpm) तकला गति (आरपीएम): |
90 आर.पी.एम. |
मशीनिंग क्षमता: |
मध्यम कार्य |
स्पिंडल बोर (मिमी): |
105 |
बिस्तर की चौड़ाई (मिमी): |
250 मिमी |
स्पिंडल मोटर पावर (किलोवाट): |
55 |
स्पिंडल की संख्या: |
जुड़वां |
वजन (किग्रा): |
55000 |
उत्पाद का नाम: |
उच्च दक्षता के साथ सीएनसी खराद काटने के उपकरण फैनुक डबल बुर्ज ऊर्ध्वाधर खराद |
Max. मैक्स। Length of Workpiece (mm) वर्कपीस की लंबाई (मिमी): |
3500 |
Max. मैक्स। Spindle Speed (rpm) तकला गति (आरपीएम): |
90 आर.पी.एम. |
मशीनिंग क्षमता: |
मध्यम कार्य |
स्पिंडल बोर (मिमी): |
105 |
बिस्तर की चौड़ाई (मिमी): |
250 मिमी |
स्पिंडल मोटर पावर (किलोवाट): |
55 |
स्पिंडल की संख्या: |
जुड़वां |
वजन (किग्रा): |
55000 |

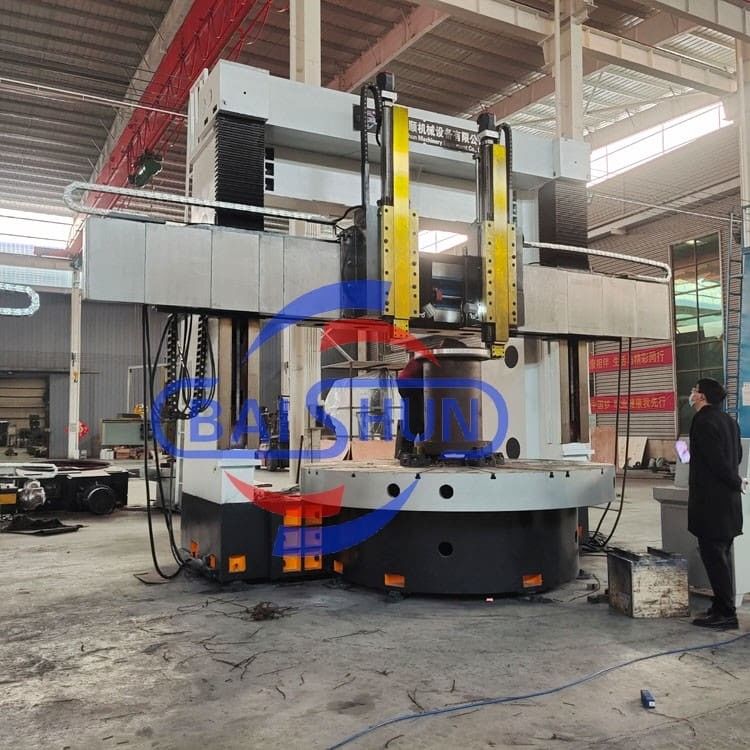

सीएनसी लेथ काटने के उपकरण उच्च दक्षता के साथ Fanuc डबल टर्रे वर्टिकल लेथ
यह मशीन उच्च गति इस्पात और मिश्र धातु काटने के उपकरण, लौह धातु, गैर लौह धातु के लिए हार्डवेयर और कुछ गैर धातु भागों सिलेंडर के अंदर और बाहर, अंत,कच्चे परिष्करण के मशीनिंग के ग्रूविंगआदि।
किरण को स्तंभ के सामने रखा जाता है, ताकि किरण स्तंभ पर ऊर्ध्वाधर गति करे। स्तंभ के ऊपरी भाग पर एक लिफ्टिंग बॉक्स है, जिसे एसी मोटर द्वारा संचालित किया जाता है।कीड़ा जोड़ी और नेतृत्व शिकंजा के माध्यम सेसभी बड़े भागों उच्च शक्ति, कम तनाव कास्ट आयरन HT250 से बने होते हैं, उम्र बढ़ने के उपचार के बाद,मशीन उपकरण की सटीकता सुनिश्चित करने के लिए तनाव को खत्म.
सीएनसी वर्टिकल टर्न एक उच्च प्रदर्शन वाली मशीन है जिसमें क्षमताओं की एक विस्तृत श्रृंखला और उच्च उत्पादकता है।हमारी कंपनी ने एक अत्याधुनिक मशीन उपकरण विकसित किया है जो निर्बाध रूप से एनिमेट्रोनिक्स और हाइड्रोलिक्स को एकीकृत करता है, उन्नत डिजाइन और विनिर्माण तकनीकों से प्रेरणा लेते हुए, और हमारी समृद्ध कॉर्पोरेट संस्कृति को शामिल करते हुए।यह हमें घरेलू और अंतरराष्ट्रीय ग्राहकों दोनों को विश्व स्तरीय उत्पाद देने की अनुमति देता है।.
| विनिर्देश | इकाई | CK5225 | CK5231 | CK5240Q | CK5240 |
| अधिकतम घुमावदार व्यास | मिमी | 2500 | 3150 | 4000 | 4000 |
| काम के टुकड़े की अधिकतम ऊंचाई | मिमी | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 |
| काम के टुकड़े का अधिकतम वजन | टी | 10/20 | 10/20 | 10/20 | 32 |
| काम की मेज का व्यास | मिमी | 2250 | 2830 | 2830/3150 | 3200/3600 |
| टेबल की गति की सीमा | r/min | 2-63 | 2-63 | 2-63 | 2-63 |
| चरण | 16 | 16 | 16 | 16 | |
| कार्य तालिका का अधिकतम टोक़ | KN.m | 63 | 63 | 63 | 100 |
| रेल के सिर का त्वरित पार | mm/min | 4000 | 4000 | 4000 | 4000 |
| दाहिने रेलहेड का रैम वर्टिकल ट्रैवल | kn | 35 | 35 | 35 | 40 |
| बायीं रेलहेड की रैम वर्टिकल यात्रा | kn | 30 | 30 | 30 | 30 |
| दाहिने रेलहेड की रेंज काटने की शक्ति | mm/min | 1-50 | 1-50 | 1-50 | 1-50 |
| दाहिने रेलहेड की रेंज काटने की शक्ति | mm/min | 0.1-1000 | 0.1-1000 | 0.1-1000 | 0.1-1000 |
| बांह की यात्रा | मिमी | 1000 | 1000 | 1000 | 1250 |
| बांह का भाग | मिमी | 255×200 | 255×200 | 255×200 | 240×240 |
| बाएं और दाएं रेलहेड का घुमाव | ° | ±30° | ±30° | ±30° | ±30° |
| उपकरण का भाग | मिमी | 40×50 | 40×50 | 40×50 | 50×50 |
| मुख्य मोटर की शक्ति | क्विंटल | 55 | 55 | 55 | 75 |
| कुल आयाम | सेमी | 569×470×480/520 | 605×440×493/533 | 690×510×480/520 | 690×510×480/520 |
कार्यक्षेत्र की संरचना:
टेबल पार में कार्यक्षेत्र, टेबल बेस, धुरी के घटक और ट्रांसमिशन घटक होते हैं।
कुल मिलाकर कास्टिंग संरचना के लिए क्रमशः वर्कबैंक और वर्कबैंक बेस, उच्च शक्ति और कम तनाव वाले कास्ट आयरन का उपयोग, ग्रेड HT250 उम्र बढ़ने के उपचार में पर्याप्त कठोरता है,शक्ति और स्थिरताउच्च परिशुद्धता वाली घूर्णी मेज और उच्च कार्य जीवन सुनिश्चित करने के लिए रेडियल क्लीयरेंस को समायोजित करके उच्च परिशुद्धता वाली NN30 सीरीज डबल रोल रोलर लेयरिंग का उपयोग करने वाले वर्कबैंक लेयरिंग।निरंतर धारा के हाइड्रोस्टैटिक गाइड के लिए कार्यक्षेत्र गाइड रेल, दीर्घकालिक स्थिर कार्य बेंच सुनिश्चित करने के लिए।
भुगतान की शर्तें
हम आमतौर पर टी/टी, एल/सी का उपयोग करते हैं
टी/टीः टी/टी 30% अग्रिम, शेष राशि वितरण से पहले निरीक्षण के बाद भुगतान किया जाना चाहिए
प्रसव से पहले, हम आपको तैयार मशीनों की तस्वीरें भेज देंगे और निरीक्षण के लिए हमारे कारखाने में आने के लिए आपका स्वागत है
पैकिंग का तरीका
20/40 फीट कंटेनर में एफसीएल और एलसीएल निर्यात मानक
एफसीएलःसमुद्र के योग्य पैकेज,मशीन कंटेनर में तय हैं और स्पेयर पार्ट्स लकड़ी के बक्से में पैक हैं
नौवहन
MSK/MSC/APL/EMC/PIL आदि
वारंटी
सामान्य उपयोग के तहत 12 महीने, पहनने वाले भागों को छोड़कर
हम एक प्रत्यक्ष-बिक्री लेथ मशीन निर्माता हैं, एक व्यापारिक कंपनी नहीं,
जिसका अर्थ है कि हम आपको सबसे अच्छी कीमत दे सकते हैं।
आपका स्वागत है हमसे संपर्क करें:)
टेलीफोनः +86 18003851898
