उत्पाद विवरण
उत्पत्ति के प्लेस: हेनान, चीन
ब्रांड नाम: Baishun
प्रमाणन: ISO
मॉडल संख्या: C5240
दस्तावेज़: उत्पाद पुस्तिका पीडीएफ
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: negotiable
पैकेजिंग विवरण: मानक लकड़ी के केस पैकेज का निर्यात करें
प्रसव के समय: 70 कार्य दिवस
भुगतान शर्तें: टी/टी, एल/सी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: प्रति माह 40 सेट/सेट
उत्पाद का नाम: |
डालियान से फैक्टरी उच्च गुणवत्ता वाली हाई-स्पीड पारंपरिक वर्टिकल लेथ मशीन |
प्रकार: |
ऊर्ध्वाधर |
वोल्टेज: |
380V/50HZ |
आयाम ((L*W*H): |
6680X4600X4952 मिमी |
वारंटी: |
1 वर्ष |
सीएनसी या नहीं: |
नहीं |
शक्ति: |
55/75 किलोवाट |
मैक्स। मोड़ व्यास: |
4000 mm |
उत्पाद का नाम: |
डालियान से फैक्टरी उच्च गुणवत्ता वाली हाई-स्पीड पारंपरिक वर्टिकल लेथ मशीन |
प्रकार: |
ऊर्ध्वाधर |
वोल्टेज: |
380V/50HZ |
आयाम ((L*W*H): |
6680X4600X4952 मिमी |
वारंटी: |
1 वर्ष |
सीएनसी या नहीं: |
नहीं |
शक्ति: |
55/75 किलोवाट |
मैक्स। मोड़ व्यास: |
4000 mm |
फैक्टरी उच्च गुणवत्ता वाली उच्च गति वाली पारंपरिक ऊर्ध्वाधर लथ मशीन दलाईयान से
ऊर्ध्वाधर टर्न का उपयोग यांत्रिक प्रसंस्करण क्षेत्रों में किया जाता है, जो आंतरिक और बाहरी सिलेंडर मशीनिंग, शंकु सतह का काम, चेहरे काटना और अधिक जैसे कार्यों को संभालने में कुशल है।
यह बहुमुखी मशीन श्रृंखला औद्योगिक भागों के निर्माण के व्यापक स्पेक्ट्रम को पूरा करती है। यह बेलनाकार मोड़, बोरिंग, कॉपरिंग, सामना और ग्रूविंग जैसे कार्यों को सुविधाजनक बनाती है,निर्बाध रूप से दुर्गंध और परिष्करण दोनों चरणों को समायोजित करना.
यह श्रृंखला मशीन सभी उद्योगों में भागों की मशीनिंग के लिए उपयुक्त है। मशीन पर बेलनाकार मोड़ और बोरिंग। कॉपरिंग और सर्फिंग के साथ-साथ ग्रूविंग भी किया जा सकता है।.
उच्च गति इस्पात और कार्बाइड काटने के उपकरण के लिए उपयुक्त, विभिन्न उद्योगों के गैर लौह धातुओं और बेलनाकार सतह, शंकु सतह के गैर लौह धातु भागों के मशीनिंग के लिए उपयुक्त,अंत का मुख, ग्रूविंग और अन्य मोटाई और परिष्करण।
कार्य तालिका:
समग्र कास्टिंग संरचना के लिए क्रमशः वर्कबैंक,उच्च शक्ति और कम तनाव वाले कास्ट आयरन का उपयोग,ग्रेड HT250 उम्र बढ़ने का उपचार पर्याप्त कठोरता,शक्ति और स्थिरता है।
बीम:
उच्च शक्ति वाले कास्ट आयरन का बीम कम तनाव, उम्र बढ़ने का उपचार, स्थिर संरचना विरूपण, अपने रेल IF शमन के माध्यम से, मशीन टूल्स की सटीकता सुनिश्चित करने के लिए पर्याप्त कठोरता और शक्ति है।वजन घटाने के साथ रेल के ऊपर से उतारने वाला यंत्र, उपकरण धारक, बीम और स्तंभ रेल संपर्क सतह चिपकाया पीटीएफई रेल पहनने नरम बेल्ट एक छोटे घर्षण गुणांक के साथ प्रतिरोध आंदोलन को कम,मशीन के जीवन का बहुत विस्तार. सामने की बीम को ऊर्ध्वाधर रखा जाता है ताकि स्तंभ में बीम ऊर्ध्वाधर गति करें।
विद्युत कैबिनेटः
सभी विद्युत घटकों बिजली वितरण कैबिनेट में एकीकृत कर रहे हैं। विद्युत घटकों अच्छी तरह से चीन में जाना जाता है। एक ही समय में, हमारी कंपनी भी HEIDENHAIN, सीमेंस,और Schneide वैकल्पिक घटकों के रूप में.
हाइड्रोलिक स्टेशन:
इसमें एक टेबल स्टेटिक प्रेशर सिस्टम, एक मुख्य ड्राइव सिस्टम, एक बीम क्लैंपिंग सिस्टम, और एक वर्टिकल टावर टैम्पिंग हाइड्रोलिक बैलेंस सिस्टम शामिल है।हाइड्रोलिक उपकरण में दबाव सुरक्षा कार्य है, और यह स्वचालित रूप से बंद हो जाएगा यदि दबाव ठीक से इस्तेमाल नहीं किया जाता है
मुख्य विनिर्देश
|
पद
|
C5240
|
|
कार्य मेज का व्यास
|
3150 मिमी
|
|
काम के टुकड़े का अधिकतम घुमावदार व्यास
|
4000 मिमी
|
|
काम के टुकड़े की अधिकतम ऊंचाई
|
1600-3200 मिमी
|
|
काम के टुकड़े का अधिकतम वजन
|
10/20/32 टी
|
|
उपकरण के आराम के अधिकतम काटने बल
|
35000 एन (दाएं बुर्ज)
|
|
30000 एन (बाएं बुर्ज)
|
|
|
कार्य तालिका का अधिकतम टोक़
|
63000 N•m
|
|
गति परिवर्तन सीमा (उच्च/निम्न)
|
2.5-40 आरपीएम
|
|
उपकरण विश्राम फ़ीडिंग रेंज ((stepless)
|
0.25-90 मिमी/मिनट
|
|
बीम यात्रा
|
1250 मिमी
|
|
औजार के आराम की यात्रा
|
क्षैतिज 2150 मिमी
|
|
लंबवत 1000/1250/1400/1600 मिमी
|
|
|
बीम की गति
|
350 मिमी/मिनट
|
|
औजार के खंभे की तेज गति
|
1550 मिमी/मिनट
|
|
अधिकतम. उपकरण के स्तंभ के झुकाव कोण
|
±30°
|
|
बुर्ज का आयाम ((WxH)
|
40x50 मिमी
|
|
मुख्य मोटर शक्ति
|
55/75kW (परिवर्तनीय आवृत्ति मोटर)
|
|
फ़ीडिंग मोटर पावर
|
0.75kW (परिवर्तनीय आवृत्ति मोटर)
|
|
मशीन का वजन (लगभग)
|
43-65T
|

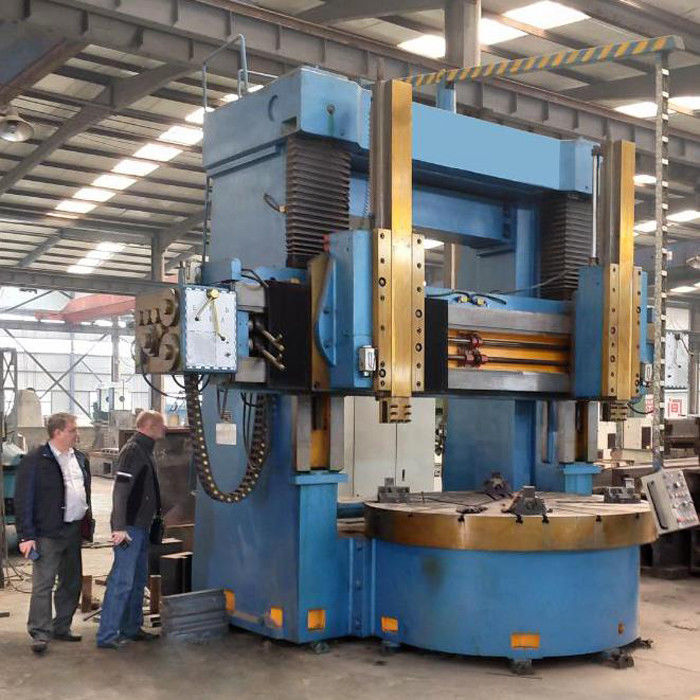

मशीन चित्रः
भुगतान की शर्तें
हम आमतौर पर टी/टी, एल/सी का उपयोग करते हैं
टी/टीः टी/टी 30% अग्रिम, शेष राशि वितरण से पहले निरीक्षण के बाद भुगतान किया जाना चाहिए
प्रसव से पहले, हम आपको तैयार मशीनों की तस्वीरें भेज देंगे और निरीक्षण के लिए हमारे कारखाने में आने के लिए आपका स्वागत है
पैकिंग का तरीका
20/40 फीट कंटेनर में एफसीएल और एलसीएल निर्यात मानक
एफसीएलःसमुद्र के योग्य पैकेज,मशीन कंटेनर में तय हैं और स्पेयर पार्ट्स लकड़ी के बक्से में पैक हैं
नौवहन
MSK/MSC/APL/EMC/PIL आदि
वारंटी
सामान्य उपयोग के तहत 12 महीने, पहनने वाले भागों को छोड़कर
1. 24घंटों बाद बिक्री सेवा द्वाराई-डाक याफोन.
2. 100% प्रतिक्रिया दर.
3विदेशी सेवा के लिए उपलब्ध इंजीनियर।
4. ओईएमसेवाउपलब्ध है
5. वारंटी: 12 महीने, वारंटी अवधि से परे, सभी स्पेयर पार्ट्स आपको फैक्टरी मूल्य के साथ पेश किए जाते हैं।
हम एक प्रत्यक्ष-बिक्री लेथ मशीन निर्माता हैं, एक व्यापारिक कंपनी नहीं,
जिसका अर्थ है कि हम आपको सबसे अच्छी कीमत दे सकते हैं।
आपका स्वागत है हमसे संपर्क करें:)
