उत्पाद विवरण
उत्पत्ति के प्लेस: हेनान, चीन
ब्रांड नाम: Baishun
प्रमाणन: ISO
मॉडल संख्या: C5232
दस्तावेज़: उत्पाद पुस्तिका पीडीएफ
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: negotiable
पैकेजिंग विवरण: मानक लकड़ी के केस पैकेज का निर्यात करें
प्रसव के समय: 70 कार्य दिवस
भुगतान शर्तें: टी/टी, एल/सी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: प्रति माह 30 सेट/सेट
नाम: |
कच्चा लोहा धातु काटने के लिए मैनुअल बुर्ज खराद मशीन उपकरण खराद स्पिंडल |
प्रकार: |
ऊर्ध्वाधर |
आयाम ((L*W*H): |
5880X4600X4952 मिमी |
वोल्टेज: |
380V/50HZ |
वारंटी: |
1 वर्ष |
सीएनसी या नहीं: |
नहीं |
स्वचालित ग्रेड: |
नियमावली |
शक्ति: |
55 किलोवाट |
नाम: |
कच्चा लोहा धातु काटने के लिए मैनुअल बुर्ज खराद मशीन उपकरण खराद स्पिंडल |
प्रकार: |
ऊर्ध्वाधर |
आयाम ((L*W*H): |
5880X4600X4952 मिमी |
वोल्टेज: |
380V/50HZ |
वारंटी: |
1 वर्ष |
सीएनसी या नहीं: |
नहीं |
स्वचालित ग्रेड: |
नियमावली |
शक्ति: |
55 किलोवाट |
मैनुअल टावर लेथ मशीन उपकरण लेथ स्पिंडल बिक्री के लिए कास्ट आयरन धातु काटने
ऊर्ध्वाधर टर्न का उपयोग यांत्रिक प्रसंस्करण क्षेत्रों में किया जाता है, जो आंतरिक और बाहरी सिलेंडर मशीनिंग, शंकु सतह का काम, चेहरे काटना और अधिक जैसे कार्यों को संभालने में कुशल है।
यह बहुमुखी मशीन श्रृंखला औद्योगिक भागों के निर्माण के व्यापक स्पेक्ट्रम को पूरा करती है। यह बेलनाकार मोड़, बोरिंग, कॉपरिंग, सामना और ग्रूविंग जैसे कार्यों को सुविधाजनक बनाती है,निर्बाध रूप से दुर्गंध और परिष्करण दोनों चरणों को समायोजित करना.
यह उच्च गति वाले इस्पात और कार्बाइड काटने के उपकरण के साथ संगत है, जो इसे विभिन्न उद्योगों में गैर-लोहे के धातु घटकों के प्रसंस्करण के लिए आदर्श बनाता है।शंकुयुक्त मुख, अंत समतल, और ग्रूविंग कार्य, दुर्गम और ठीक परिष्करण दोनों आवश्यकताओं को पूरा करते हैं।
भारी ड्यूटी वर्टिकल टरथ मशीनें बड़े इलेक्ट्रिकल मोटर उद्योग, बड़े पंप वाल्व प्रकार के उद्योग, परिवहन उद्योग, साथ ही इंजीनियरिंग मशीनरी के लिए विशिष्ट हैं,रक्षा उद्योग के कुछ बड़े वर्कपीस सिलेंडर प्रकार के भागों का व्यास 4 मीटर से कम है, जैसे कि मोटर शेल, पंप वाल्व शेल, व्हील हब, अंत चेहरे, आंतरिक और बाहरी बेलनाकार सतह पर मोड़ प्रक्रियाओं का संचालन करने के लिए,लेकिन यह भी आंतरिक और बाहरी शंकु मोड़ प्रसंस्करण जरूरतों के लिए spanning डिग्री (+/-30 डिग्री) के साथ ऊर्ध्वाधर उपकरण वाहक का उपयोग कर सकते हैं.
ऊर्ध्वाधर टर्न मशीन दोनों अंदर और बाहर सिलेंडरों और विमानों, मकई सतहों, और ग्रूविंग के लिए तैयार किया गया है। यह उच्च गति इस्पात उपकरण लौह धातुओं पर काम करने के लिए उपयुक्त है,गैर लौह धातुएँ, और कुछ गैर धातु सामग्री।
मुख्य विनिर्देश
|
पद
|
C5232
|
|
कार्य मेज का व्यास
|
2830 मिमी
|
|
काम के टुकड़े का अधिकतम घुमावदार व्यास
|
3200 मिमी
|
|
काम के टुकड़े की अधिकतम ऊंचाई
|
1600-3000 मिमी
|
|
काम के टुकड़े का अधिकतम वजन
|
10-32 टी
|
|
उपकरण के आराम के अधिकतम काटने बल
|
35000 एन (दाएं बुर्ज)
|
|
30000 एन (बाएं बुर्ज)
|
|
|
कार्य तालिका का अधिकतम टोक़
|
63000 N•m
|
|
गति परिवर्तन सीमा (उच्च/निम्न)
|
2.5-40 आरपीएम
|
|
उपकरण विश्राम फ़ीडिंग रेंज ((stepless)
|
0.25-90 मिमी/मिनट
|
|
बीम यात्रा
|
1250 मिमी
|
|
औजार के आराम की यात्रा
|
क्षैतिज 1750 मिमी
|
|
ऊर्ध्वाधर 1000/1250/1400/1600 मिमी
|
|
|
बीम की गति
|
350 मिमी/मिनट
|
|
औजार के खंभे की तेज गति
|
1550 मिमी/मिनट
|
|
अधिकतम. उपकरण के स्तंभ के झुकाव कोण
|
±30°
|
|
बुर्ज का आयाम ((WxH)
|
40×50 मिमी
|
|
मुख्य मोटर शक्ति
|
55kW (परिवर्तनीय आवृत्ति मोटर)
|
|
फ़ीडिंग मोटर पावर
|
0.75kW (परिवर्तनीय आवृत्ति मोटर)
|
|
मशीन का वजन (लगभग)
|
36-50T
|
कार्य तालिका:
समग्र कास्टिंग संरचना के लिए क्रमशः वर्कबैंक,उच्च शक्ति और कम तनाव वाले कास्ट आयरन का उपयोग,ग्रेड HT250 उम्र बढ़ने का उपचार पर्याप्त कठोरता,शक्ति और स्थिरता है।
बीम:
उच्च शक्ति वाले कास्ट आयरन का बीम कम तनाव, उम्र बढ़ने का उपचार, स्थिर संरचना विरूपण, अपने रेल IF शमन के माध्यम से, मशीन टूल्स की सटीकता सुनिश्चित करने के लिए पर्याप्त कठोरता और शक्ति है।वजन घटाने के साथ रेल के ऊपर से उतारने वाला यंत्र, उपकरण धारक, बीम और स्तंभ रेल संपर्क सतह चिपकाया पीटीएफई रेल पहनने नरम बेल्ट एक छोटे घर्षण गुणांक के साथ प्रतिरोध आंदोलन को कम,मशीन के जीवन का बहुत विस्तार. सामने की बीम को ऊर्ध्वाधर रखा जाता है ताकि स्तंभ में बीम ऊर्ध्वाधर गति करें।
विद्युत कैबिनेटः
सभी विद्युत घटकों बिजली वितरण कैबिनेट में एकीकृत कर रहे हैं। विद्युत घटकों अच्छी तरह से चीन में जाना जाता है। एक ही समय में, हमारी कंपनी भी HEIDENHAIN, सीमेंस,और Schneide वैकल्पिक घटकों के रूप में.
हाइड्रोलिक स्टेशन:
इसमें एक टेबल स्टेटिक प्रेशर सिस्टम, एक मुख्य ड्राइव सिस्टम, एक बीम क्लैंपिंग सिस्टम, और एक वर्टिकल टावर टैम्पिंग हाइड्रोलिक बैलेंस सिस्टम शामिल है।हाइड्रोलिक उपकरण में दबाव सुरक्षा कार्य है, और यह स्वचालित रूप से बंद हो जाएगा यदि दबाव ठीक से इस्तेमाल नहीं किया जाता है

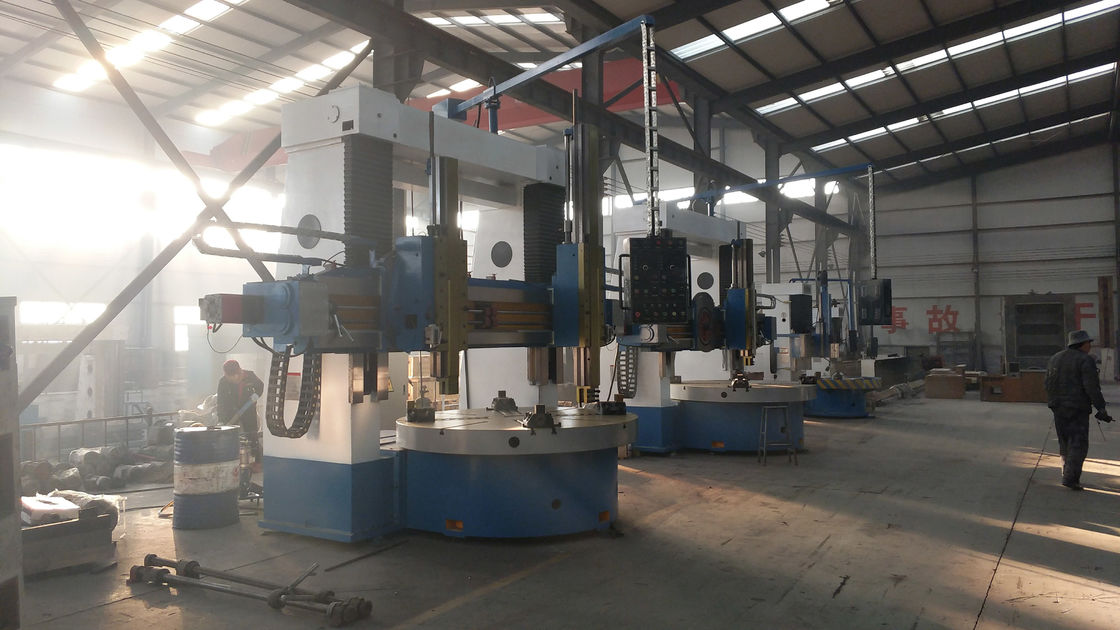

मशीन चित्रः
हम एक प्रत्यक्ष-बिक्री लेथ मशीन निर्माता हैं, एक व्यापारिक कंपनी नहीं,
जिसका अर्थ है कि हम आपको सबसे अच्छी कीमत दे सकते हैं।
आपका स्वागत है हमसे संपर्क करें:)
टेलीफोनः +86 18003851898
