उत्पाद विवरण
उत्पत्ति के प्लेस: हेनान, चीन
ब्रांड नाम: Baishun
प्रमाणन: ISO
मॉडल संख्या: C5240
दस्तावेज़: उत्पाद पुस्तिका पीडीएफ
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: negotiable
पैकेजिंग विवरण: मानक लकड़ी के केस पैकेज का निर्यात करें
प्रसव के समय: 70 कार्य दिवस
भुगतान शर्तें: टी/टी, एल/सी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: प्रति माह 40 सेट/सेट
उत्पाद का नाम: |
ट्विन सिओनडल मेड लेथ प्रोफेशनल के साथ उच्च कुशल गैर-सीएनसी वर्टिकल लेथ |
प्रकार: |
ऊर्ध्वाधर |
वोल्टेज: |
380V/50HZ |
आयाम ((L*W*H): |
6680X4600X4952 मिमी |
वारंटी: |
1 वर्ष |
सीएनसी या नहीं: |
नहीं |
शक्ति: |
55/75 किलोवाट |
मैक्स। मोड़ व्यास: |
4000 mm |
उत्पाद का नाम: |
ट्विन सिओनडल मेड लेथ प्रोफेशनल के साथ उच्च कुशल गैर-सीएनसी वर्टिकल लेथ |
प्रकार: |
ऊर्ध्वाधर |
वोल्टेज: |
380V/50HZ |
आयाम ((L*W*H): |
6680X4600X4952 मिमी |
वारंटी: |
1 वर्ष |
सीएनसी या नहीं: |
नहीं |
शक्ति: |
55/75 किलोवाट |
मैक्स। मोड़ व्यास: |
4000 mm |

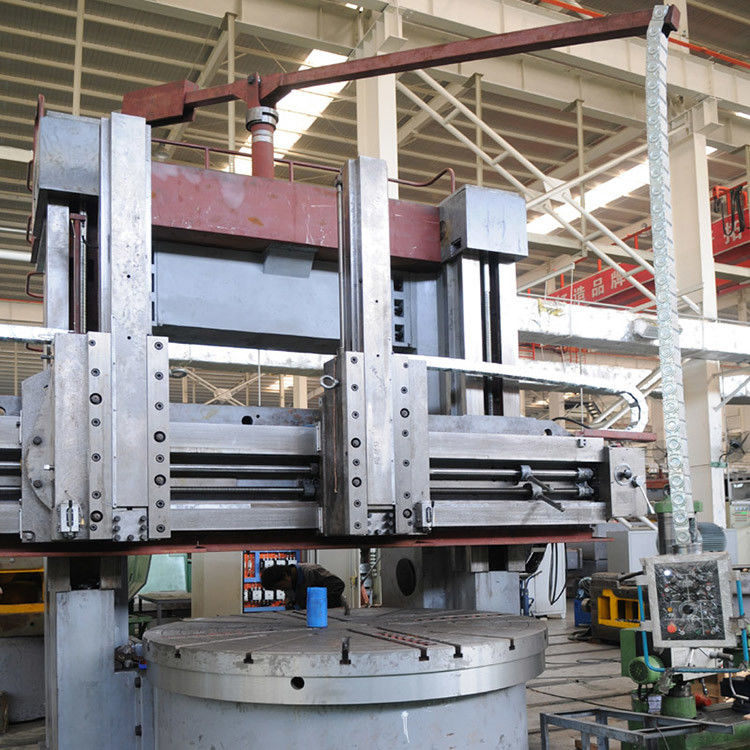

उच्च दक्षता गैर-सीएनसी वर्टिकल लेथ के साथ ट्विन सियॉन्डल बनाया लेथ पेशेवर
ऊर्ध्वाधर लात यांत्रिक प्रसंस्करण के उद्योगों के लिए उपयुक्त है, इसका उपयोग सिलेंडर के अंदर और बाहर, शंकु सतह और चेहरे, काटने, काटने आदि के लिए किया जा सकता है।
यह श्रृंखला मशीन सभी उद्योगों में भागों की मशीनिंग के लिए उपयुक्त है। मशीन पर बेलनाकार मोड़ और बोरिंग। कॉपरिंग और सर्फिंग के साथ-साथ ग्रूविंग भी किया जा सकता है।.
उच्च गति इस्पात और कार्बाइड काटने के उपकरण के लिए उपयुक्त, विभिन्न उद्योगों के गैर लौह धातुओं और बेलनाकार सतह, शंकु सतह के गैर लौह धातु भागों के मशीनिंग के लिए उपयुक्त,अंत का मुख, ग्रूविंग और अन्य मोटाई और परिष्करण।
कार्य तालिकाःतालिका में एक मजबूत एकल-टुकड़ा कास्ट संरचना है, जिसमें उच्च-शक्ति, कम तनाव वाले ग्रे लोहे (HT250) का उपयोग किया गया है जो उम्र बढ़ने के उपचार से गुजरता है। यह पर्याप्त कठोरता, ताकत सुनिश्चित करता हैऔर सटीक मशीनिंग के लिए स्थिरता.
क्रॉसबीम: उच्च शक्ति, कम तनाव वाले कास्ट आयरन से निर्मित और उम्र बढ़ने की प्रक्रियाओं के अधीन, बीम संरचनात्मक अखंडता बनाए रखता है और विरूपण को कम करता है। इसकी रेलें IF कठोर हैं,उपकरण की सटीकता के लिए आवश्यक कठोरता और शक्ति प्रदान करनारेलों के ऊपर एक वजन घटाने की तंत्र उपकरण वाहक की गति को आसान बनाता है, जबकि कम घर्षण गुणांक वाले पीटीएफई पहनने के प्रतिरोधी नरम बेल्ट बीम और स्तंभों के बीच संपर्क सतहों को लाइन करते हैं,मशीन के जीवनकाल को काफी बढ़ाता हैसामने की किरण ऊर्ध्वाधर रूप से उन्मुख है, जिससे स्तंभ संरचना के भीतर ऊर्ध्वाधर गति संभव होती है।
विद्युत नियंत्रण कक्ष: सभी विद्युत प्रणालियों एक केंद्रीकृत बिजली वितरण कैबिनेट के भीतर स्थित हैं, सम्मानित चीनी विद्युत घटकों की विशेषता है। इसके अतिरिक्त, अंतरराष्ट्रीय ब्रांडों के लिए विकल्प जैसे HEIDENHAIN,सीमेंस, और श्नाइडर ग्राहक की पसंद के लिए उपलब्ध हैं।
हाइड्रोलिक प्रणाली:एक काम की मेज स्थिर दबाव मॉड्यूल, प्राथमिक ड्राइव तंत्र, बीम clamping उपकरण और एक ऊर्ध्वाधर बुर्ज टंपिंग हाइड्रोलिक संतुलन प्रणाली से मिलकर,हाइड्रोलिक सेटअप में एक दबाव सुरक्षा सुविधा शामिल हैअनुचित दबाव के मामले में, क्षति को रोकने के लिए प्रणाली स्वचालित रूप से बंद हो जाती है।
मुख्य विनिर्देश
|
पद
|
C5240
|
|
कार्य मेज का व्यास
|
3150 मिमी
|
|
काम के टुकड़े का अधिकतम घुमावदार व्यास
|
4000 मिमी
|
|
काम के टुकड़े की अधिकतम ऊंचाई
|
1600-3200 मिमी
|
|
काम के टुकड़े का अधिकतम वजन
|
10/20/32 टी
|
|
उपकरण के आराम के अधिकतम काटने बल
|
35000 एन (दाएं बुर्ज)
|
|
30000 एन (बाएं बुर्ज)
|
|
|
कार्य तालिका का अधिकतम टोक़
|
63000 N•m
|
|
गति परिवर्तन सीमा (उच्च/निम्न)
|
2.5-40 आरपीएम
|
|
उपकरण विश्राम फ़ीडिंग रेंज ((stepless)
|
0.25-90 मिमी/मिनट
|
|
बीम यात्रा
|
1250 मिमी
|
|
औजार के आराम की यात्रा
|
क्षैतिज 2150 मिमी
|
|
लंबवत 1000/1250/1400/1600 मिमी
|
|
|
बीम की गति
|
350 मिमी/मिनट
|
|
औजार के खंभे की तेज गति
|
1550 मिमी/मिनट
|
|
अधिकतम. उपकरण के स्तंभ के झुकाव कोण
|
±30°
|
|
बुर्ज का आयाम ((WxH)
|
40x50 मिमी
|
|
मुख्य मोटर शक्ति
|
55/75kW (परिवर्तनीय आवृत्ति मोटर)
|
|
फ़ीडिंग मोटर पावर
|
0.75kW (परिवर्तनीय आवृत्ति मोटर)
|
|
मशीन का वजन (लगभग)
|
43-65T
|
मशीन चित्रः
भुगतान की शर्तें
हम आमतौर पर टी/टी, एल/सी का उपयोग करते हैं
टी/टीः टी/टी 30% अग्रिम, शेष राशि वितरण से पहले निरीक्षण के बाद भुगतान किया जाना चाहिए
प्रसव से पहले, हम आपको तैयार मशीनों की तस्वीरें भेज देंगे और निरीक्षण के लिए हमारे कारखाने में आने के लिए आपका स्वागत है
पैकिंग का तरीका
20/40 फीट कंटेनर में एफसीएल और एलसीएल निर्यात मानक
एफसीएलःसमुद्र के योग्य पैकेज,मशीन कंटेनर में तय हैं और स्पेयर पार्ट्स लकड़ी के बक्से में पैक हैं
नौवहन
MSK/MSC/APL/EMC/PIL आदि
वारंटी
सामान्य उपयोग के तहत 12 महीने, पहनने वाले भागों को छोड़कर
1. 24घंटों बाद बिक्री सेवा द्वाराई-डाक याफोन.
2. 100% प्रतिक्रिया दर.
3विदेशी सेवा के लिए उपलब्ध इंजीनियर।
4. ओईएमसेवाउपलब्ध है
5. वारंटी: 12 महीने, वारंटी अवधि से परे, सभी स्पेयर पार्ट्स आपको फैक्टरी मूल्य के साथ पेश किए जाते हैं।
हम एक प्रत्यक्ष-बिक्री लेथ मशीन निर्माता हैं, एक व्यापारिक कंपनी नहीं,
जिसका अर्थ है कि हम आपको सबसे अच्छी कीमत दे सकते हैं।
आपका स्वागत है हमसे संपर्क करें:)
टेलीफोनः +86 18003851898
