उत्पाद विवरण
उत्पत्ति के प्लेस: हेनान, चीन
ब्रांड नाम: Baishun
प्रमाणन: ISO
मॉडल संख्या: C5225
दस्तावेज़: उत्पाद पुस्तिका पीडीएफ
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: negotiable
पैकेजिंग विवरण: मानक लकड़ी के केस पैकेज का निर्यात करें
प्रसव के समय: 45 कार्य दिवस
भुगतान शर्तें: टी/टी, एल/सी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: 100 सेट/सेट प्रति माह
स्थिति: |
नया |
प्रकार: |
ऊर्ध्वाधर |
वोल्टेज: |
380V/50HZ |
वारंटी: |
1 वर्ष |
स्वचालित ग्रेड: |
नियमावली |
शक्ति: |
55 किलोवाट |
Max. मैक्स। Swing Diameter स्विंग व्यास: |
2500 मिमी |
कुंजी शब्द: |
ऊर्ध्वाधर लात मशीन |
स्थिति: |
नया |
प्रकार: |
ऊर्ध्वाधर |
वोल्टेज: |
380V/50HZ |
वारंटी: |
1 वर्ष |
स्वचालित ग्रेड: |
नियमावली |
शक्ति: |
55 किलोवाट |
Max. मैक्स। Swing Diameter स्विंग व्यास: |
2500 मिमी |
कुंजी शब्द: |
ऊर्ध्वाधर लात मशीन |
मैक्स लोड असर 10T कास्ट आयरन धातु काटने की मशीन व्यास 2500 मिमी चार चक
उत्पाद का वर्णन
ऊर्ध्वाधर टर्न का उपयोग यांत्रिक प्रसंस्करण क्षेत्रों में किया जाता है, जो आंतरिक और बाहरी सिलेंडर मशीनिंग, शंकु सतह का काम, चेहरे काटना और अधिक जैसे कार्यों को संभालने में कुशल है।
यह बहुमुखी मशीन श्रृंखला औद्योगिक भागों के निर्माण के व्यापक स्पेक्ट्रम को पूरा करती है। यह बेलनाकार मोड़, बोरिंग, कॉपरिंग, सामना और ग्रूविंग जैसे कार्यों को सुविधाजनक बनाती है,निर्बाध रूप से दुर्गंध और परिष्करण दोनों चरणों को समायोजित करना.
यह उच्च गति वाले इस्पात और कार्बाइड काटने के उपकरण के साथ संगत है, जो इसे विभिन्न उद्योगों में गैर-लोहे के धातु घटकों के प्रसंस्करण के लिए आदर्श बनाता है।शंकुयुक्त मुख, अंत समतल, और ग्रूविंग कार्य, दुर्गम और ठीक परिष्करण दोनों आवश्यकताओं को पूरा करते हैं।
विशेषताएं:
1भारी ड्यूटी वर्टिकल लेथ की मुख्य गति उन्नत आवृत्ति नियंत्रण प्रणाली को अपनाती है, जो मैनुअल उच्च-निम्न गियर शिफ्ट के माध्यम से 75Kw परिवर्तनीय आवृत्ति मोटर द्वारा संचालित होती है,तो यह धुरी 2 प्राप्त करता है.5 - 40 आर / मिनट गतिहीन गति।
2तालिका में जस्ता, एल्यूमीनियम और तांबे के मिश्र धातु ZZnA110-5 के साथ रेल प्लेट पहनी जाती है ताकि रेल की भारोत्तोलन क्षमता बढ़ सके।
3कार्य तालिका का धुरी दो उच्च परिशुद्धता वाले द्विध्रुवीय लघु बेलनाकार रोलर बीयरिंगों से सुसज्जित है; आंतरिक अंगूठी में रेडियल क्लीयरेंस को समायोजित करने के लिए कॉपर है,उच्च परिशुद्धता के तहत स्पिंडल स्थिर काम सुनिश्चित करने के लिएकार्यबेंच के स्टार्टअप, ब्रेकिंग और जॉगिंग के हेरफेर बटन लटकते बटन स्टेशन पर सेट किए जाते हैं।
4ऊर्ध्वाधर औजार स्तंभ का अधिकतम झुकाव कोण +/- 30° है, जिसका उपयोग आंतरिक और बाहरी शंकु मुख को मोड़ने के लिए किया जाता है।
5सही फीड आंदोलन उन्नत चर आवृत्ति गति समायोजन प्रणाली को अपनाता है।
चीन सीएनसी Fanuc VTL मशीन का मुख्य विनिर्देश
| पद | C(K) 5225 | C (((K) 5232 | C(K) 5235 | C(K) 5240 | C(K) 5250 | C(K) 5260 |
| कार्य मेज का व्यास | 2250 मिमी | 2830 मिमी | 2830 मिमी | 3150 मिमी | 4500 मिमी | 5200 मिमी |
| अधिकतम घुमावदार व्यास | 2500 मिमी | 3200 मिमी | 3200 मिमी | 4000 मिमी | 5000 मिमी | 6000 मिमी |
| काम के टुकड़े की अधिकतम ऊंचाई ((मिमी) | 1600-2800 | 1600-3000 | 1600-3000 | 1600-3200 | 2500-4200 | 2500-4500 |
| काम के टुकड़े का अधिकतम वजन | 10/20 | 10/20/32 | 10/20/32 | 10/20/32 | 32/50 | 32/50 |
| कार्य तालिका का अधिकतम टोक़ | 63000 N•m | 63000 N•m | 63000 N•m | 63000 N•m | 105000N•m | 105000N•m |
|
विश्राम भोजन सीमा |
0.25-90 मिमी/मिनट | 0.25-90 मिमी/मिनट | 0.25-90 मिमी/मिनट | 0.25-90 मिमी/मिनट | 0.1-1000 मिमी/मिनट | 0.1-000 मिमी/मिनट |
| बीम यात्रा | 1250 मिमी | 1250 मिमी | 1250 मिमी | 1250 मिमी | 2150 मिमी | 2150 मिमी |
| उपकरण के आराम की क्षैतिज यात्रा | 1400 मिमी | 1750 मिमी | 1900 मिमी | 2150 मिमी | 2700 मिमी | 3300 मिमी |
| औजार के आराम की ऊर्ध्वाधर यात्रा |
1000/1250/ 1400/1600 |
1000/1250/ 1400/1600 |
1000/1250/ 1400/1600 |
1000/1250/ 1400/1600 |
1400/1600 | 1400/1600 |
| बीम की गति ((मिमी/मिनट) | 350 | 350 | 350 | 350 | 380 | 380 |
| अधिकतम. उपकरण के स्तंभ के झुकाव कोण | ±30° | ±30° | ±30° | ±30° | ±30° | ±30° |
| बुर्ज का आयाम ((WxHmm) | 40x50 | 40x50 | 40x50 | 40x50 | 60x65 | 60x65 |
| मुख्य मोटर शक्ति | 55 किलोवाट | 55 किलोवाट | 55 किलोवाट | 55/75 किलोवाट | 75 किलोवाट | 75 किलोवाट |
| मशीन वजन (लगभग) | 33-38T | 36-50T | 38-62T | 43-65T | 92-105T | 150-200T |

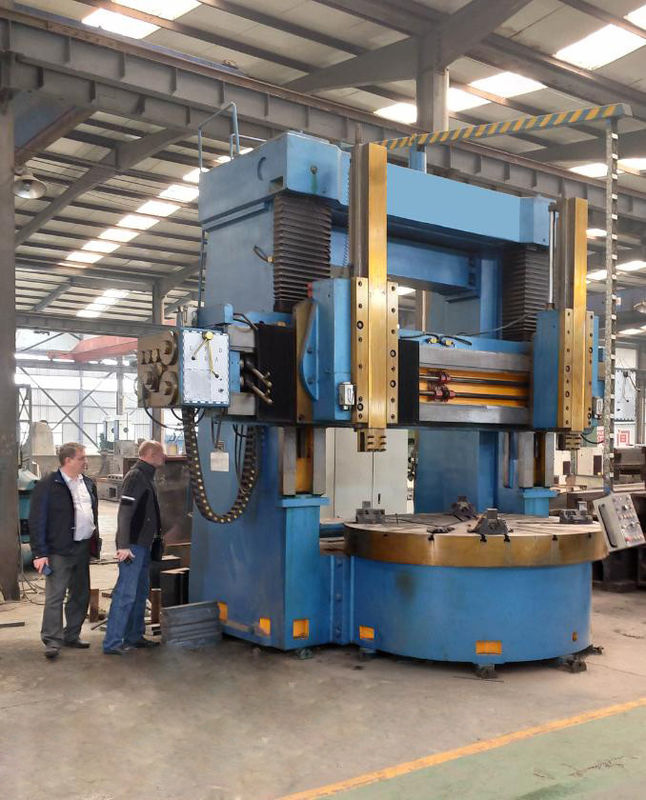

मशीन चित्र
हम एक प्रत्यक्ष-बिक्री लेथ मशीन निर्माता हैं, एक व्यापारिक कंपनी नहीं,
जिसका अर्थ है कि हम आपको सबसे अच्छी कीमत दे सकते हैं।
आपका स्वागत है हमसे संपर्क करें:)
टेलीफोनः +86 18003851898
