उत्पाद विवरण
उत्पत्ति के प्लेस: हेनान, चीन
ब्रांड नाम: BAISHUN MACHINERY
प्रमाणन: CE，ISO
मॉडल संख्या: CK5225
दस्तावेज़: उत्पाद पुस्तिका पीडीएफ
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1
मूल्य: $66,000.00/sets 1-4 sets
पैकेजिंग विवरण: 1. Outside we will pack the product with plasitic to prevent wet. 1. बाहर हम उत्पाद को गील
प्रसव के समय: 45 कार्य दिवस
आपूर्ति की क्षमता: 20 सेट/सेट प्रति माह
Max. मैक्स। Length of Workpiece (mm) वर्कपीस की लंबाई (मिमी): |
2500 |
स्पिंडल की संख्या: |
दोगुना |
मशीनिंग क्षमता: |
अत्यधिक टिकाऊ |
नियंत्रण: |
सीएनसी/मैनुअल |
कार्य वस्तु का अधिकतम वजन: |
20 टन |
स्पिंडल मोटर पावर (किलोवाट): |
55 |
वर्कटेबल व्यास: |
2250 |
रेल हेड का तीव्र पारगमन: |
4000 मिमी/मिनट |
पोजिशनिंग सटीकता (मिमी): |
± 0.005 |
दोहराव (एक्स / वाई / जेड) (मिमी): |
± 0.003 |
Max. मैक्स। Length of Workpiece (mm) वर्कपीस की लंबाई (मिमी): |
2500 |
स्पिंडल की संख्या: |
दोगुना |
मशीनिंग क्षमता: |
अत्यधिक टिकाऊ |
नियंत्रण: |
सीएनसी/मैनुअल |
कार्य वस्तु का अधिकतम वजन: |
20 टन |
स्पिंडल मोटर पावर (किलोवाट): |
55 |
वर्कटेबल व्यास: |
2250 |
रेल हेड का तीव्र पारगमन: |
4000 मिमी/मिनट |
पोजिशनिंग सटीकता (मिमी): |
± 0.005 |
दोहराव (एक्स / वाई / जेड) (मिमी): |
± 0.003 |

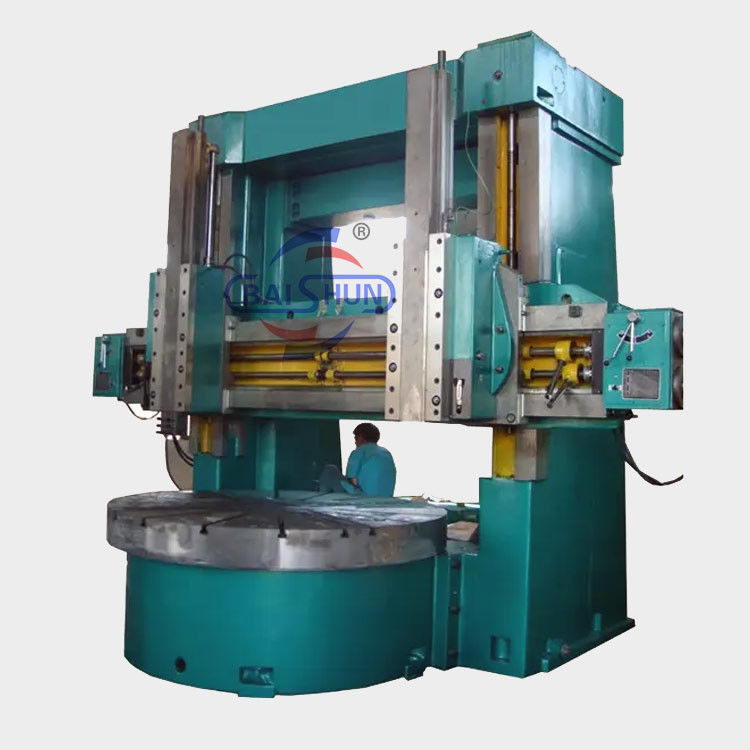

उच्च क्षमता और सटीकता CK5225/5231/5240Q/5240 सीएनसी वर्टिकल टरथ मशीन में
प्रमुख विशेषताएं
1यह टरथ मशीनिंग के लिए उपयुक्त है। इसका उपयोग आंतरिक और बाहरी बेलनाकार सतहों, परिपत्र शंकु सतहों और अंत चेहरे के मोटे और खत्म मशीनिंग के लिए किया जा सकता है।
2कार्य तालिका के मुख्य धुरी को संरेखण के लिए उच्च परिशुद्धता और समायोज्य रेडियल रिक्ति वाले दो पंक्तियों वाले लघु बेलनाकार रोलर बीयरिंग द्वारा समर्थित किया जाता है।अक्षीय दिशा सीसी हाइड्रोस्टैटिक गाइडवे को अपनाता है, उच्च चलने की सटीकता, एक बड़ी असर क्षमता, और न्यूनतम थर्मल विरूपण प्रदान करता है।
3आधार, काम करने की मेज, टर्न बॉडी और क्रॉस बीम उच्च शक्ति, उत्कृष्ट पहनने के प्रतिरोध और आंतरिक तनाव और विरूपण से मुक्त सुनिश्चित करने के लिए टेम्पर्ड ग्रे कास्ट आयरन से बने हैं।
4ऊर्ध्वाधर औजार स्तंभ दो विकल्पों में आता हैः एक वर्ग राम और एक मैनुअल पंचकोणीय बुर्ज। साइड औजार स्तंभ वर्ग बुर्जों से लैस है, और दोनों औजार स्तंभ हाइड्रोलिक संतुलन का उपयोग करते हैं।
5टर्न का मुख्य धुरी एक एसी मोटर द्वारा संचालित होता है और कार्यक्षेत्र की गति की एक विस्तृत श्रृंखला प्राप्त करने के लिए 16-चरण गति परिवर्तन तंत्र की सुविधा है।
6उपयोगकर्ता की आवश्यकताओं के आधार पर, लेथ को डिजिटल डिस्प्ले, इलेक्ट्रिक ग्राइंडिंग हेड और स्लाइडिंग पार्ट्स और टर्निंग कॉपर अटैचमेंट के लिए स्वचालित स्नेहन से लैस किया जा सकता है।
7ऊर्ध्वाधर स्तंभ और क्रॉस बीम गाइडवे उच्च आवृत्ति शमन से गुजरते हैं, जिसके परिणामस्वरूप HRC48-55 की शमन कठोरता होती है।
| विनिर्देश | इकाई | CK5225 | CK5231 | CK5240Q | CK5240 |
| अधिकतम घुमावदार व्यास | मिमी | 2500 | 3150 | 4000 | 4000 |
| काम के टुकड़े की अधिकतम ऊंचाई | मिमी | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 |
| काम के टुकड़े का अधिकतम वजन | टी | 10/20 | 10/20 | 10/20 | 32 |
| काम की मेज का व्यास | मिमी | 2250 | 2830 | 2830/3150 | 3200/3600 |
| टेबल की गति की सीमा | r/min | 2-63 | 2-63 | 2-63 | 2-63 |
| चरण | 16 | 16 | 16 | 16 | |
| कार्य तालिका का अधिकतम टोक़ | KN.m | 63 | 63 | 63 | 100 |
| रेल के सिर का त्वरित पार | mm/min | 4000 | 4000 | 4000 | 4000 |
| दाहिने रेलहेड का रैम वर्टिकल ट्रैवल | kn | 35 | 35 | 35 | 40 |
| बायीं रेलहेड की रैम वर्टिकल यात्रा | kn | 30 | 30 | 30 | 30 |
| दाहिने रेलहेड की रेंज काटने की शक्ति | mm/min | 1-50 | 1-50 | 1-50 | 1-50 |
| दाहिने रेलहेड की रेंज काटने की शक्ति | mm/min | 0.1-1000 | 0.1-1000 | 0.1-1000 | 0.1-1000 |
| बांह की यात्रा | मिमी | 1000 | 1000 | 1000 | 1250 |
| बांह का भाग | मिमी | 255×200 | 255×200 | 255×200 | 240×240 |
| बाएं और दाएं रेलहेड का घुमाव | ° | ±30° | ±30° | ±30° | ±30° |
| उपकरण का भाग | मिमी | 40×50 | 40×50 | 40×50 | 50×50 |
| मुख्य मोटर की शक्ति | क्विंटल | 55 | 55 | 55 | 75 |
| कुल आयाम | सेमी | 569×470×480/520 | 605×440×493/533 | 690×510×480/520 | 690×510×480/520 |
प्रश्न: हमें क्यों चुनें?
1) हम सीई प्रमाणन के साथ कई वर्षों के लिए अपने कारखाने के साथ निर्माता हैं
2. पेशेवर डिजाइन और बिक्री टीम के साथ, हम प्रतिस्पर्धी प्रत्यक्ष कारखाने मूल्य के साथ आप सही समाधान की सेवा कर सकते हैं।
3) हमारी मशीनें दुनिया भर के ग्राहकों (भारत, पाकिस्तान, स्पेन, इटली, कोरिया, मैक्सिको, यूके आदि) के बीच लोकप्रिय हैं।
प्रश्न: हमारी सेवा क्या है?
1) पूर्व बिक्री सेवा
ग्राहकों की विशेष आवश्यकताओं के अनुसार, हम सबसे उपयुक्त परियोजना डिजाइन, प्रक्रिया डिजाइन और खरीद कार्यक्रम प्रदान करते हैं। ग्राहकों को सबसे अच्छा और किफायती संयंत्र चुनने के लिए मार्गदर्शन करते हैं,निवेश को कम समय में पुनः प्राप्त करना.
2) बिक्री सेवा
मशीन का परीक्षण करने के लिए हमारे कारखाने का दौरा करने के लिए आपका स्वागत है। और हम आपकी विशेष आवश्यकताओं के अनुसार सख्ती से उपकरण को अनुकूलित करेंगे और समय पर डिलीवरी की व्यवस्था करेंगे।
3) बिक्री के बाद सेवा
हम अपनी मशीन के लिए एक वर्ष की वारंटी प्रदान करेंगे। आपकी आवश्यकता के अनुसार, हम अपने इंजीनियरों को आपके कारखाने में स्थापना, कमीशनिंग और आपके श्रमिकों के प्रशिक्षण का मार्गदर्शन करने के लिए भेजेंगे।
प्रश्नः मोटर के बारे में क्या?
एकः हम घरेलू चीनी प्रसिद्ध मोटर का उपयोग करते हैं, लेकिन आप अपनी आवश्यकता के अनुसार सीमेंस या अन्य ब्रांड मोटर चुन सकते हैं।
प्रश्न: किसी उत्पाद को बनाने में कितना समय लगता है?
उत्तर: यह मशीन के आकार और प्रकार पर निर्भर करता है। सामान्यतः, छोटी मशीन के लिए लगभग 7-30 दिन लगते हैं, एक बड़े के लिए लगभग 30-60 दिन लगते हैं।
एकः हाँ, हम शिपमेंट से पहले प्रत्येक मशीन के लिए कारखाने में परीक्षण वीडियो प्रदान करते हैं।
हम एक प्रत्यक्ष-बिक्री लेथ मशीन निर्माता हैं, एक व्यापार कंपनी नहीं,
जिसका अर्थ है कि हम आपको सबसे अच्छी कीमत दे सकते हैं।
आपका स्वागत है हमसे संपर्क करें:)
टेलीफोनः +86 18003851898
