उत्पाद विवरण
उत्पत्ति के प्लेस: हेनान, चीन
ब्रांड नाम: BAISHUN MACHINERY
प्रमाणन: CE，ISO
मॉडल संख्या: CK5235
दस्तावेज़: उत्पाद पुस्तिका पीडीएफ
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1
मूल्य: $76,000.00/sets 1-4 sets
पैकेजिंग विवरण: 1. Outside we will pack the product with plasitic to prevent wet. 1. बाहर हम उत्पाद को गील
प्रसव के समय: 45 कार्य दिवस
आपूर्ति की क्षमता: 20 सेट/सेट प्रति माह
Max. मैक्स। Length of Workpiece (mm) वर्कपीस की लंबाई (मिमी): |
2500 |
Max. मैक्स। Spindle Speed (rpm) तकला गति (आरपीएम): |
90 आर.पी.एम. |
मशीनिंग क्षमता: |
मध्यम कार्य |
स्पिंडल बोर (मिमी): |
105 |
बिस्तर की चौड़ाई (मिमी): |
250 मिमी |
स्पिंडल मोटर पावर (किलोवाट): |
55 |
स्पिंडल की संख्या: |
जुड़वां |
अक्षों की संख्या: |
2 |
यात्रा (एक्स एक्सिस) (मिमी): |
1900 मिमी |
यात्रा (जेड एक्सिस) (मिमी): |
1250 मिमी |
पोजिशनिंग सटीकता (मिमी): |
± 0.005 |
दोहराव (एक्स / वाई / जेड) (मिमी): |
± 0.003 |
आयाम ((L*W*H): |
6150*4400*5330 मिमी |
वोल्टेज: |
380v |
टूल पोस्ट स्टेशन: |
4 |
वजन (किग्रा): |
55000 |
उत्पाद का नाम: |
भारी शुल्क सीएनसी लेथ सस्ता धातु मोड़ ऊर्ध्वाधर लेथ |
मैक्स.टर्निंग व्यास: |
3500 मिमी |
वोक टुकड़े की अधिकतम ऊंचाई: |
2000 मिमी |
Max. मैक्स। Length of Workpiece (mm) वर्कपीस की लंबाई (मिमी): |
2500 |
Max. मैक्स। Spindle Speed (rpm) तकला गति (आरपीएम): |
90 आर.पी.एम. |
मशीनिंग क्षमता: |
मध्यम कार्य |
स्पिंडल बोर (मिमी): |
105 |
बिस्तर की चौड़ाई (मिमी): |
250 मिमी |
स्पिंडल मोटर पावर (किलोवाट): |
55 |
स्पिंडल की संख्या: |
जुड़वां |
अक्षों की संख्या: |
2 |
यात्रा (एक्स एक्सिस) (मिमी): |
1900 मिमी |
यात्रा (जेड एक्सिस) (मिमी): |
1250 मिमी |
पोजिशनिंग सटीकता (मिमी): |
± 0.005 |
दोहराव (एक्स / वाई / जेड) (मिमी): |
± 0.003 |
आयाम ((L*W*H): |
6150*4400*5330 मिमी |
वोल्टेज: |
380v |
टूल पोस्ट स्टेशन: |
4 |
वजन (किग्रा): |
55000 |
उत्पाद का नाम: |
भारी शुल्क सीएनसी लेथ सस्ता धातु मोड़ ऊर्ध्वाधर लेथ |
मैक्स.टर्निंग व्यास: |
3500 मिमी |
वोक टुकड़े की अधिकतम ऊंचाई: |
2000 मिमी |

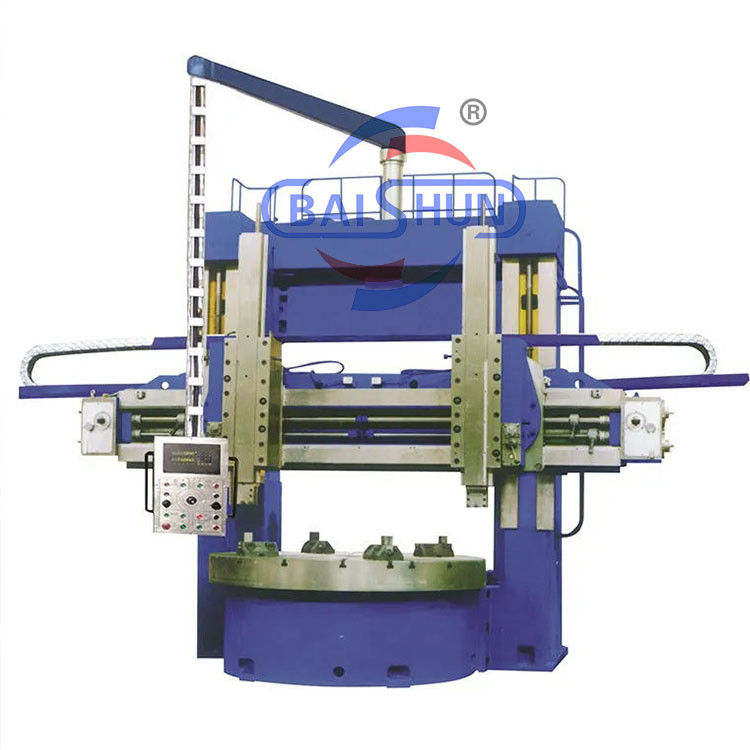

उच्च गति भारी शुल्क Dro ऊर्ध्वाधर लटकन डबल स्तंभ के साथ ऊर्ध्वाधर घूर्णन लटकन
डबल कॉलम वर्टिकल टर्न एक अत्याधुनिक उपकरण है जो यांत्रिक, विद्युत और हाइड्रोलिक घटकों को जोड़ती है।इसमें आधुनिक डिजाइन सिद्धांत और विनिर्माण तकनीक शामिल है, सीएडी अनुकूलन और घरेलू और अंतरराष्ट्रीय स्रोतों दोनों से अत्याधुनिक घटकों का लाभ उठाते हुए। मशीन एक मजबूत संरचना का दावा करती है, जो असाधारण ताकत प्रदान करती है,उच्च स्थैतिक और गतिशील कठोरता, सटीक मशीनिंग क्षमता, भारी भार क्षमता, दक्षता, स्थायित्व और विश्वसनीय संचालन। मशीन भागों के सभी प्रमुख तकनीकी विनिर्देश राष्ट्रीय मानकों के अनुरूप हैं।
1इसका उपयोग मुख्यतः मध्यम व्यास के टायर मोल्ड और फ्लैंग्स, विभिन्न वाल्व और पाइपलाइन, दबाव वाहिकाओं, पेंच प्रोपेलर, स्टीमर मशीन सहायक उपकरण, प्लास्टिक मोल्ड,शाफ्ट और अन्य कार्य-टुकड़ा .
2यह आंतरिक/बाहरी बेलनाकार सतह, शंक्वाकार सतह, अंत चेहरे आदि के प्रसंस्करण के लिए उपयुक्त है।
3स्पिंडल बीयरिंग घरेलू प्रसिद्ध ब्रांड कंपनी के उत्पादों का उपयोग करते हैं।
4.पशुधनथर्मल विरूपण को समान बनाने के लिए सममित संरचना लेता है, धुरी के केंद्र से बचने से ऑफसेट उत्पन्न होता है।
5गियर मेंपशुधनसटीक संचरण और उच्च कठोरता सुनिश्चित करने के लिए गाइड और मार्ग को बुझाने से संसाधित किया जाता है।
6ऊर्ध्वाधर टर्नटेबलअलंकृतजस्ता मिश्र धातु के पहनने के प्रतिरोधी गाइड गार्ड के साथ और कार्यबेंच की भार सहन क्षमता में सुधार के लिए रेल के बीच दबाव तेल (0.2-0.4MPA) तक पहुंच सकता है।
7वर्टिकल लेथ कास्टिंग लेथ की कठोरता और स्थिरता सुनिश्चित करने के लिए कठोर कृत्रिम रूप से उम्र बढ़ने और कंपन उम्र बढ़ने के माध्यम से पारित किया गया है।
उत्कृष्ट प्रसंस्करण के आधार परउपकरण, मजबूत तकनीकी बल, सही निरीक्षण तरीका और निर्दोष प्रबंधन प्रणाली।बाईशूनमशीन ने राष्ट्रीय आईएसओ9001: 2008 गुणवत्ता प्रबंधन प्रणाली प्रमाणन पारित किया है।
| विनिर्देश | इकाई | CK5225 | CK5231 | CK5240Q | CK5240 |
| अधिकतम घुमावदार व्यास | मिमी | 2500 | 3150 | 4000 | 4000 |
| काम के टुकड़े की अधिकतम ऊंचाई | मिमी | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 |
| काम के टुकड़े का अधिकतम वजन | टी | 10/20 | 10/20 | 10/20 | 32 |
| काम की मेज का व्यास | मिमी | 2250 | 2830 | 2830/3150 | 3200/3600 |
| टेबल की गति की सीमा | r/min | 2-63 | 2-63 | 2-63 | 2-63 |
| चरण | 16 | 16 | 16 | 16 | |
| कार्य तालिका का अधिकतम टोक़ | KN.m | 63 | 63 | 63 | 100 |
| रेल के सिर का त्वरित पार | mm/min | 4000 | 4000 | 4000 | 4000 |
| दाहिने रेलहेड का रैम वर्टिकल ट्रैवल | kn | 35 | 35 | 35 | 40 |
| बायीं रेलहेड की रैम वर्टिकल यात्रा | kn | 30 | 30 | 30 | 30 |
| दाहिने रेलहेड की रेंज काटने की शक्ति | mm/min | 1-50 | 1-50 | 1-50 | 1-50 |
| दाहिने रेलहेड की रेंज काटने की शक्ति | mm/min | 0.1-1000 | 0.1-1000 | 0.1-1000 | 0.1-1000 |
| बांह की यात्रा | मिमी | 1000 | 1000 | 1000 | 1250 |
| बांह का भाग | मिमी | 255×200 | 255×200 | 255×200 | 240×240 |
| बाएं और दाएं रेलहेड का घुमाव | ° | ±30° | ±30° | ±30° | ±30° |
| उपकरण का भाग | मिमी | 40×50 | 40×50 | 40×50 | 50×50 |
| मुख्य मोटर की शक्ति | क्विंटल | 55 | 55 | 55 | 75 |
| कुल आयाम | सेमी | 569×470×480/520 | 605×440×493/533 | 690×510×480/520 | 690×510×480/520 |
