उत्पाद विवरण
उत्पत्ति के प्लेस: हेनान, चीन
ब्रांड नाम: BAISHUN MACHINERY
प्रमाणन: CE/ISO9001
मॉडल संख्या: CK5117
दस्तावेज़: उत्पाद पुस्तिका पीडीएफ
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: negotiable
पैकेजिंग विवरण: निर्यात मानक लकड़ी के मामले पैकेज या ग्राहकों के साथ बातचीत
प्रसव के समय: 45 कार्य दिवस
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: 20 सेट/सेट प्रति माह
उत्पाद का नाम: |
धातु टर्निंग ऑटो पार्ट्स के लिए वर्टिकल लेथ मशीन |
मशीन का प्रकार: |
CK5117 |
Max. अधिकतम. turning diameter(mm) मोड़ व्यास (मिमी): |
1700 |
Max. अधिकतम. height of workpiece(mm) वर्कपीस की ऊंचाई (मिमी): |
1200 |
वर्कटेबल आकार (मिमी): |
1400 |
काम के टुकड़े का अधिकतम वजन: |
5 टन |
स्पिंडल की संख्या: |
एकल |
वोल्टेज: |
380v |
कुंजी शब्द: |
वर्टिकल टर्निंग लेथ |
कार्य: |
धातु मोड़ना |
उत्पाद का नाम: |
धातु टर्निंग ऑटो पार्ट्स के लिए वर्टिकल लेथ मशीन |
मशीन का प्रकार: |
CK5117 |
Max. अधिकतम. turning diameter(mm) मोड़ व्यास (मिमी): |
1700 |
Max. अधिकतम. height of workpiece(mm) वर्कपीस की ऊंचाई (मिमी): |
1200 |
वर्कटेबल आकार (मिमी): |
1400 |
काम के टुकड़े का अधिकतम वजन: |
5 टन |
स्पिंडल की संख्या: |
एकल |
वोल्टेज: |
380v |
कुंजी शब्द: |
वर्टिकल टर्निंग लेथ |
कार्य: |
धातु मोड़ना |
हमारे गर्म बिक्री सीएनसी ऊर्ध्वाधर टर्निंग लेथ लौह धातुओं, गैर लौह धातुओं, और कुछ गैर धातु सामग्री के प्रसंस्करण के लिए एकदम सही है। यह जैसे कामों को संभाल सकते हैं बारी अंत चेहरे,आंतरिक और बाहरी बेलनाकार सतहों, आंतरिक और बाहरी परिपत्र शंक्वाकार सतहों, साथ ही छेद ड्रिलिंग, विस्तार और reaming। मुख्य ट्रांसमिशन एक एसी servo मोटर द्वारा संचालित है,और मशीन दो गियर के साथ हाइड्रोलिक गियर शिफ्ट और stepless गति विनियमन प्रदान करता हैकार्य तालिका को आसान संचालन के लिए एक मैनुअल 4-जांघ एकल गति चक से लैस किया गया है।
मुख्य विशेषताएं:
1सीएनसी वर्टिकल टर्न, सीएनसी प्रणाली सीमेंस 828 डीडी प्रणाली का उपयोग करती है, एक ऊर्ध्वाधर उपकरण पोस्ट है, अधिकतम मशीनिंग व्यास एकल स्तंभ ऊर्ध्वाधर टर्न का 1600 मिमी से 2600 मिमी है, CK5116 प्रकार के लिए,यह तालिका व्यास 1400mm के साथ बनाया गया है, और मानक अधिकतम मशीनिंग ऊंचाई 1200 मिमी है।
2ट्रांसमिशन डिवाइस एक चार स्पीड स्लीपलेस ट्रांसमिशन है, जो सुविधाजनक, संवेदनशील और विश्वसनीय है।
3प्रणाली में स्थापित सभी गियर 40Cr पीसने वाले गियर का उपयोग करते हैं, जिनमें उच्च घूर्णन सटीकता और कम शोर की विशेषताएं होती हैं।
4. मशीन उच्च गति इस्पात उपकरण और कार्बाइड काटने उपकरण गैर लौह धातु, काले धातु और गैर धातु सामग्री के प्रसंस्करण के लिए उपयुक्त है. मशीन पर निम्नलिखित प्रक्रियाओं को पूरा कर सकते हैंःविमान की आंतरिक और बाहरी बेलनाकार सतह को मोड़नासभी प्रकार के हुक फेस, आंतरिक और बाहरी शंकु फेस, धागा, काटने की स्लॉट और काटने।
मशीन पैरामीटर
|
CK518 |
CK5112Q |
CK5112A |
CK5116Q |
CK5120A |
CK5126A |
|
|
ऊर्ध्वाधर औजार आधार का अधिकतम घूर्णन व्यास (मिमी) |
800 |
1200 |
1200 |
1600 |
2000 |
2600 |
|
काम की मेज का व्यास (मिमी) |
700 |
1000 |
1000 |
1400 |
1800 |
2200 |
|
काम के टुकड़े की अधिकतम ऊंचाई (मिमी) |
800 |
1000 |
1000 |
1200 |
1250 |
1400 |
|
काम के टुकड़े का अधिकतम भार (किग्रा) |
1500 |
1500 |
3200 |
3200 |
8000 |
8000 |
|
काम की मेज की घूर्णन गति की सीमा (आरपीएम) |
30-260 |
20 से 180 |
6.3-200 |
15 से 160 |
3.2-100 |
2.2-70 |
|
फ़ीडिंग सीरीज़ |
चरणहीन |
चरणहीन |
चरणहीन |
चरणहीन |
चरणहीन |
चरणहीन |
|
उपकरण आराम के लिए फ़ीड की सीमा (मिमी/मिनट) |
0.25-90 |
0.25-90 |
0.8-86 |
0.25-90 |
0.8-86 |
0.8-86 |
|
क्रॉस बीम यात्रा (मिमी) |
500 |
1000 |
650 |
1200 |
890 |
1090 |
|
उपकरण के आधार की क्षैतिज यात्रा (मिमी) |
500 |
700 |
700 |
900 |
1115 |
1400 |
|
उपकरण के आधार का ऊर्ध्वाधर प्रस्थान (मिमी) |
450 |
500 |
650 |
750 |
800 |
800 |
|
कटर बार के अनुभाग का आकार (मिमी) |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
|
मुख्य मोटर शक्ति (किलोवाट) |
11 |
15 |
22 |
15 |
30 |
30 |

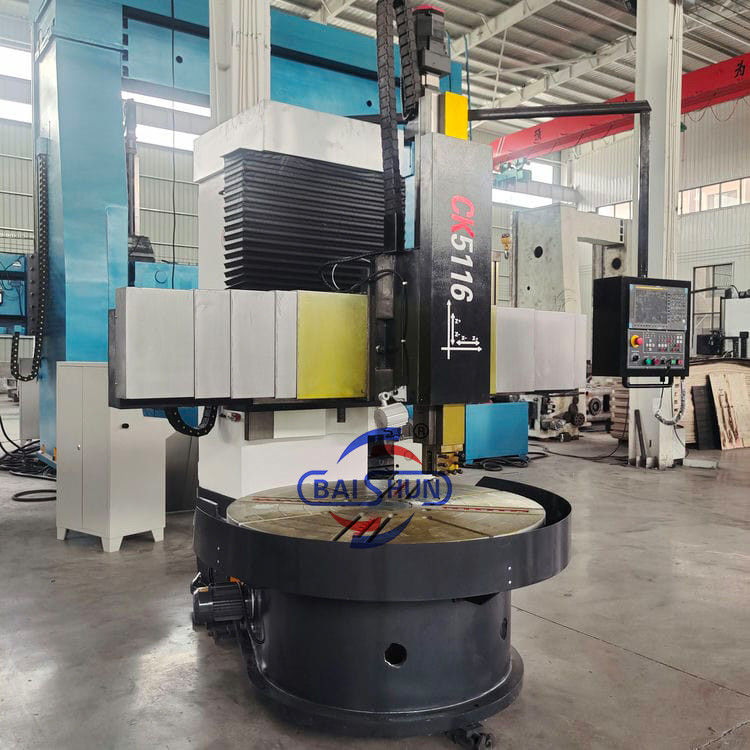

विवरण मशीन फोटोः
