CK5120 धातु प्रसंस्करण ऊर्ध्वाधर टर्न मशीन एकल स्तंभ ऊर्ध्वाधर सीएनसी टर्न

CK5120 धातु प्रसंस्करण ऊर्ध्वाधर टर्न मशीन एकल स्तंभ ऊर्ध्वाधर सीएनसी टर्न

CK5120 के उपयोग की सीमा

इस मशीन का उपयोग उच्च गति वाले इस्पात काटने के औजारों और कार्बाइड काटने के औजारों में किया जाता है, सभी प्रकार के लौह धातुओं, गैर लौह धातुओं और कुछ गैर धातु सामग्री के प्रसंस्करण के लिए किया जाता है।

CK5120 की संरचना

1, समग्र रूपरेखा

मशीन उपकरण मुख्य रूप से टेबल, टेबल आधार, स्तंभ, बीम, ऊर्ध्वाधर चाकू फ्रेम संरचना द्वारा। मशीन उपकरण आधार का उपयोग किया जाता है HT250 कास्ट आयरन, राल रेत प्रक्रिया का उपयोग, स्टू आग के बाद कास्ट,बुढ़ापे के उपचार के बाद कच्चे प्रसंस्करण (कृत्रिम बुढ़ापे और कंपन बुढ़ापे). कास्टिंग गुणवत्ता और बिना दरारों, छिद्रों, सिकुड़ने और सफेद मुंह के ऊतकों के विश्वसनीय, स्टू आग द्वारा कास्टिंग,एक स्थिर संगठन के साथ उम्र बढ़ने के उपचार के लिए स्थिरता के दौरान मशीन का उपयोग सुनिश्चित करने के लिए उत्पाद गुणवत्ता प्रमाण पत्र पिघले हुए लोहे की रासायनिक संरचना विश्लेषण रिपोर्ट प्रदान करने के लिए, गर्मी उपचार रिपोर्ट और गर्मी उपचार तापमान समय वक्र.

2मुख्य ड्राइव

मुख्य ड्राइव मुख्य मोटर, गियर बॉक्स के माध्यम से 16 गियर गति गति रूपांतरण के लिए।बॉक्स में गियर को बुझाने और ट्रांसमिशन सटीकता और दक्षता सुनिश्चित करने और शोर को कम करने और कंपन को कम करने के लिए जमीन कर रहे हैं.

3, कार्यक्षेत्र

तालिका में तालिका, तालिका आधार, धुरी घटक और संचरण तंत्र, तालिका और समग्र कास्टिंग प्रसंस्करण के लिए तालिका आधार शामिल हैं।तालिका गाइड सतह एक एल्यूमीनियम मिश्र धातु गाइड प्लेट के साथ अंतर्निहित है और एक दबाव तेल एक गतिशील दबाव रेल बनाने के लिए गाइड रेल के बीच इंजेक्ट किया जाता है. तो मेज ले जाने की क्षमता, उच्च परिशुद्धता रोटेशन.

4, बीम

बीम स्तंभ पर ऊपर और नीचे चलता है। बीम में एक चाकू फ़ीड ड्राइव तंत्र, एक बीम क्लैंपिंग तंत्र और एक हाइड्रोलिक उपकरण होता है।बीम पर स्वचालित स्नेहन तेल पंप का एक सेट स्थापित करें, रेल की सतह को स्नेहन करने की आवश्यकता के अनुसार।

5, ऊर्ध्वाधर चाकू फ्रेम

Z-अक्ष, सर्वो मोटर ड्राइव द्वारा Z-अक्ष, ग्रह घटक के माध्यम से टॉर्क बढ़ाने के लिए,विद्युत चुम्बकीय क्लच स्विच द्वारा नियंत्रण दो अक्षों और एक दूसरे को लॉक विभिन्न जटिल प्रसंस्करण प्राप्त करने के लिए.

6, हाइड्रोलिक प्रणाली

हाइड्रोलिक प्रणाली में शामिल हैंः तालिका गतिशील दबाव प्रणाली, मुख्य ड्राइव ट्रांसमिशन प्रणाली, बीम क्लैंपिंग और हाइड्रोलिक प्रणाली, ऊर्ध्वाधर चाकू फ्रेम हाइड्रोलिक संतुलन प्रणाली।हाइड्रोलिक प्रणाली आवश्यक है, मशीन स्नेहन, गतिशील दबाव रेल स्थिरता, हाइड्रोलिक प्रणाली की स्थिरता और विनिमेयता सुनिश्चित करने के लिए।

मशीन पैरामीटर

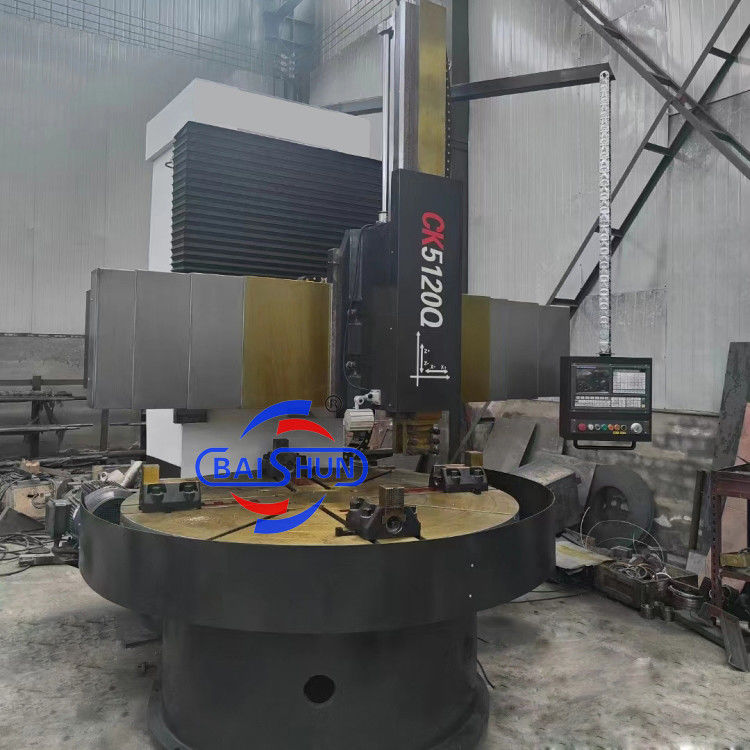

विवरण मशीन फोटोः

शिपिंग और डिलीवरी:

हम एक प्रत्यक्ष-बिक्री लेथ मशीन निर्माता हैं, एक व्यापार कंपनी नहीं,
जिसका अर्थ है कि हम आपको सबसे अच्छी कीमत दे सकते हैं।

आपका स्वागत है हमसे संपर्क करें:)
टेलीफोन/वॉट्सऐप: +86 18003851898 (मिस डोरा)
