उत्पाद विवरण
Place of Origin: Henan, China
ब्रांड नाम: BAISHUN
प्रमाणन: ISO
Model Number: VMC1580
दस्तावेज़: उत्पाद पुस्तिका पीडीएफ
भुगतान और शिपिंग शर्तें
Minimum Order Quantity: 1 set
मूल्य: negotiable
पैकेजिंग विवरण: मानक लकड़ी के मामले या ग्राहकों की आवश्यकता के अनुसार निर्यात करें।
Delivery Time: 45 work days
भुगतान शर्तें: टी/टी, एल/सी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: प्रति माह 50 सेट/सेट
उत्पादों का नाम: |
कार्यक्षेत्र मशीनिंग केंद्र |
मशीन का प्रकार: |
vmc1580 |
तालिका का आकार (मिमी): |
1700*800 |
अधिकतम भार क्षमता: |
1500 किलो |
स्पिंडल टेपर: |
BT50 |
XYZ-aixs यात्रा: |
1500*800*700मिमी |
स्पिंडल मोटर पावर (किलोवाट): |
15Kw |
Tool numbers: |
24pces |
Application: |
Metalworking |
Keywords: |
High Precision Vertical Machining Center |
उत्पादों का नाम: |
कार्यक्षेत्र मशीनिंग केंद्र |
मशीन का प्रकार: |
vmc1580 |
तालिका का आकार (मिमी): |
1700*800 |
अधिकतम भार क्षमता: |
1500 किलो |
स्पिंडल टेपर: |
BT50 |
XYZ-aixs यात्रा: |
1500*800*700मिमी |
स्पिंडल मोटर पावर (किलोवाट): |
15Kw |
Tool numbers: |
24pces |
Application: |
Metalworking |
Keywords: |
High Precision Vertical Machining Center |

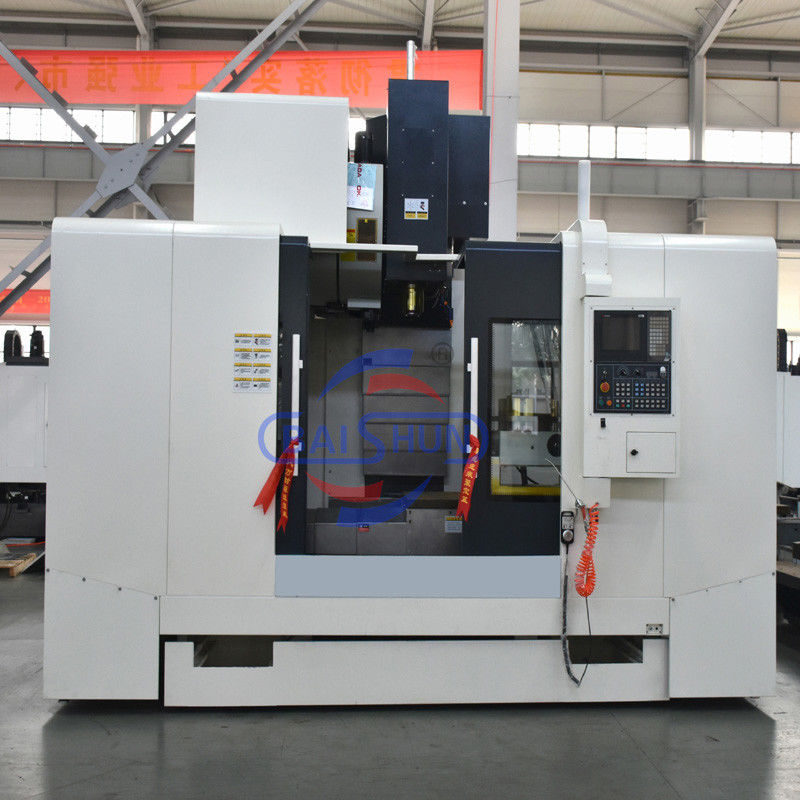

वीएमसी1580 3अक्ष सीएनसी मिलिंग मशीन वर्टिकल मशीनिंग सेंटर
ऊर्ध्वाधर मिलिंग सेंटर (वीएमसी) एक प्रकार की मिलिंग मशीन है जिसका उपयोग आमतौर पर ऑटोमोटिव, एयरोस्पेस और इलेक्ट्रॉनिक्स जैसे विनिर्माण उद्योगों में किया जाता है।इसका उपयोग आमतौर पर जटिल आकारों वाले सटीक भागों के उत्पादन के लिए किया जाता है, एक कंप्यूटर नियंत्रित उपकरण का उपयोग करता है जो घुमाता है और कई अक्षों के साथ चलता है।
1आधार भागों, गाड़ियों, काम टेबल, स्तंभों, धुरी बॉक्स और अन्य मुख्य भागों HT300 कास्ट आयरन से बने होते हैं; आधार बॉक्स प्रकार संरचना है,और कॉम्पैक्ट और उचित सममित रिब संरचना आधार भागों की उच्च कठोरता और झुकने प्रतिरोध सुनिश्चित करता हैए प्रकार के ब्रिज स्ट्राइट्स और आंतरिक ग्रिड जैसी पसलियों से Z-अक्ष मजबूत काटने की कठोरता और सटीकता की गारंटी मिलती है।मूल भाग राल रेत से बने होते हैं और मशीन उपकरण के दीर्घकालिक उपयोग प्रदर्शन की स्थिरता सुनिश्चित करने के लिए उम्र बढ़ने के साथ इलाज किया जाता है.
2एक्स, वाई, जेड तीन-दिशात्मक फ़ीड उच्च परिशुद्धता और उच्च शक्ति आंतरिक अंगूठी डबल नट पूर्व लोड बड़े नेतृत्व गेंद पेंच उच्च फ़ीड गति के साथ अपनाता है;ड्राइव मोटर सीधे लोचदार युग्मन के माध्यम से पेंच से जुड़ा हुआ है. फ़ीड सर्वो मोटर सीधे उच्च परिशुद्धता गेंद पेंच के लिए शक्ति प्रसारित करता है, बैकलैश के बिना, मशीन उपकरण की स्थिति सटीकता और सिंक्रनाइज़ेशन सुनिश्चित करता है
| तकनीकी पैरामीटर | VMC650 | VMC850 | VMC1160 | VMC1270 | VMC1580 |
| काम की मेज का आकार ((मिमी) | 1000*400 | 1000*500 | 1200*600 | 1360*700 | 1700*800 |
| कार्य तालिका अधिकतम भार ((किलो) | 400 | 500 | 800 | 1000 | 1500 |
| टी-स्लॉट (संख्या*चौड़ाई*दूरी) | 3-18*120 | 5-18*102 | 5-18x100 | 5-18-122 | 7-22*110 |
| XYZ-aixs यात्रा ((मिमी) | 650*400*550 | 800*500*500 | 1100*600*600 | 1200*700*600 | 1500*800*700 |
| धुरी के नाक से टेबल की सतह तक की दूरी ((मिमी) | 100-700 | 110-610 | 120-720 | 87-687 | 160-860 |
| धुरी के केंद्र से स्तंभ के मार्गदर्शन मार्ग तक की दूरी ((मिमी) | 485 | 552 | 650 | 785 | 855 |
| स्पिंडल ट्रांसमिशन का प्रकार | बेल्ट स्पिंडल | बेल्ट प्रकार | बेल्ट प्रकार | बेल्ट स्पिंडल | बेल्ट प्रकार |
| स्पिंडल कॉपर | बीटी 40 φ120 | बीटी 40 φ150 | NT1 कुलीन वर्ग | (7:24) BT 40 φ150 | बीटी 50-150/155 |
| धुरी की गति ((r/min) | 8000/10000/12000 | 8000/10000/12000 | 8000/10000 | 6000/8000 | 6000/8000 |
| स्पिंडल मोटर ((kw) | 5.5 | 7.5 | 11 | 7.5/11 | 15 |
| X/Y/Z-aixs त्वरित फ़ीड ((m/min) | 36/36/36 | 36/36/36 | 363636 | 24/24/18 | 24/24/18 |
| काटने की फ़ीड गति ((mm/min) | 1-10000 | 1-10000 | 1-10000 | 1-10000 | 1-10000 |
| उपकरण संख्या ((पीसी) | 16 | 24 | 24 | 24 | 24 |
| उपकरण बदलते हैं | हाथ का प्रकार एटीसी | हाथ का प्रकार एटीसी | डिस्क प्रकार एटीसी | हाथ का प्रकार एटीसी | डिस्क प्रकार एटीसी |
| उपकरण बदलने का समय | 2 | 2 | 1.8 | 2 | 2 |
| उपकरण का अधिकतम भार ((किग्रा) | 8 | 8 | 8 | 10 | 15 |
| उपकरण की अधिकतम लंबाई ((मिमी) | 300 | 300 | 300 | 300 | 300 |
| पोजिशनिंग की सटीकता ((मिमी) | ±0.008 | ±0.008 | ±0.008 | ±0.008 | ±0.008/300 मिमी |
| सूचना दी गई स्थिति की सटीकता ((मिमी) | ±0.005 | ±0.005 | ±0.005 | ±0.005 | ±0.005/300 मिमी |
हम सभी ब्रांड सीएनसी नियंत्रक से लैस कर सकते हैंः FANUC Oi-mf; Siemens808D; Siemens828; Mitsubishi M80;
साथ ही चीनी सीएनसी ब्रांड जैसेः एचएनसी 808; केएनडी 2000 एमएफ; जीएसके 980 टी; आदि।
4 अक्ष और 5 अक्ष वैकल्पिक हैंः
चिप कन्वेयर वैकल्पिक हैंः
हेनान Baishun मशीनरी उपकरण कं, लिमिटेड एक पेशेवर निर्माता है, जो विशेष रूप से के लिए कामस्लॉटिंग मशीन,वर्टिकल लेथ मशीन,सीएनसी वर्टिकल लेथ मशीन,सीएनसी हॉरिजॉन्टल लेथ मशीन,रोल लेथ मशीन,गियर हॉबिंग मशीन,पोल इरेक्शन मशीन,श्रेडर मशीनआदि।
हम अंतरराष्ट्रीय तकनीकी आदान-प्रदान और सहयोग को बहुत महत्व देते हैं, संयुक्त राज्य अमेरिका, जर्मनी, ऑस्ट्रेलिया और अन्य देशों से उन्नत प्रौद्योगिकी और शिल्प पेश किया है,अंतरराष्ट्रीय उन्नत उत्पादन लाइनों और प्रथम श्रेणी के आधुनिक परीक्षण आधार की स्थापना करता है.सभी मित्रों का स्वागत करते हैं जो आने और संवाद करने और सहयोग करने के लिए आते हैं!
1: सीई, आईएसओ प्रमाणन के साथ।
2: पूर्ण उत्पादन ट्रैकिंग।
3: पेशेवर इंजीनियर उच्चतम गुणवत्ता की गारंटी दे सकते हैं।
4: विकल्प के रूप में अधिक आपूर्तिकर्ताओं से आपकी सबसे कम और प्रतिस्पर्धी कीमत की गारंटी मिलती है।
5: 15 वर्ष से अधिक के अनुभव वाले बिक्री कर्मचारी, आपके पूर्व-बिक्री और बिक्री के बाद के प्रश्नों का उत्तर देंगे।
6: OEM उत्पादन उपलब्ध है, ग्राहकों की जरूरतों को पूरा करने के लिए
7कम MOQ (1 यूनिट) उपलब्ध है।
824 घंटे तकनीकी सहायता।
