उत्पाद विवरण
उत्पत्ति के प्लेस: हेनान, चीन
ब्रांड नाम: BAISHUN MACHINERY
प्रमाणन: CE/ISO9001
मॉडल संख्या: CK5112
दस्तावेज़: उत्पाद पुस्तिका पीडीएफ
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: negotiable
पैकेजिंग विवरण: निर्यात मानक लकड़ी के मामले पैकेज या ग्राहकों के साथ बातचीत
प्रसव के समय: 30-35 कार्य दिवस
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: 20 सेट/सेट प्रति माह
उत्पाद का नाम: |
स्वचालित वर्टिकल मशीन टूल |
मशीन का प्रकार: |
CK5112 |
Max. अधिकतम. turning diameter(mm) मोड़ व्यास (मिमी): |
1200 |
Max. अधिकतम. height of workpiece(mm) वर्कपीस की ऊंचाई (मिमी): |
1000 |
वर्कटेबल आकार (मिमी): |
1000 |
स्पिंडल की संख्या: |
एकल |
पोजिशनिंग सटीकता (मिमी): |
± 0.005 |
वोल्टेज: |
380v |
प्रमुख शब्द: |
वर्टिकल टर्निंग लेथ |
कार्य: |
धातु मोड़ना |
उत्पाद का नाम: |
स्वचालित वर्टिकल मशीन टूल |
मशीन का प्रकार: |
CK5112 |
Max. अधिकतम. turning diameter(mm) मोड़ व्यास (मिमी): |
1200 |
Max. अधिकतम. height of workpiece(mm) वर्कपीस की ऊंचाई (मिमी): |
1000 |
वर्कटेबल आकार (मिमी): |
1000 |
स्पिंडल की संख्या: |
एकल |
पोजिशनिंग सटीकता (मिमी): |
± 0.005 |
वोल्टेज: |
380v |
प्रमुख शब्द: |
वर्टिकल टर्निंग लेथ |
कार्य: |
धातु मोड़ना |
चीन गर्म बिक्री बहुउद्देश्यीय सीएनसी ऊर्ध्वाधर टर्निंग लेथ लौह धातु, गैर लौह धातुओं और आंशिक गैर धातु सामग्री को संसाधित करने के लिए उपयुक्त है,और अंत चेहरे के घूर्णन के प्रसंस्करण को प्राप्त कर सकता है, अंदर और बाहर बेलनाकार सतह, अंदर और बाहर गोलाकार शंकु सतह और ड्रिलिंग, विस्तार, छेद के reaming। मुख्य ट्रांसमिशन धुरी एसी सर्वो मोटर द्वारा संचालित है,हाइड्रोलिक गियर परिवर्तन और दो गियर कदम कम गति विनियमनकार्य तालिका मैनुअल 4-जांघ एकल गति चक है।
मुख्य विशेषताएं:
1सीएनसी वर्टिकल टर्न, सीएनसी प्रणाली सीमेंस 828 डीडी प्रणाली का उपयोग करती है, एक ऊर्ध्वाधर उपकरण पोस्ट है, अधिकतम मशीनिंग व्यास एकल स्तंभ ऊर्ध्वाधर टर्न का 800 मिमी से 2600 मिमी तक हो सकता है, सीके 5112 प्रकार के लिए,यह 1000 मिमी की टेबल व्यास के साथ बनाया गया है, और अधिकतम मशीनिंग ऊंचाई 1000 मिमी है।
2ट्रांसमिशन डिवाइस एक चार स्पीड स्लीपलेस ट्रांसमिशन है, जो सुविधाजनक, संवेदनशील और विश्वसनीय है।
3प्रणाली में स्थापित सभी गियर 40Cr पीसने वाले गियर का उपयोग करते हैं, जिनमें उच्च घूर्णन सटीकता और कम शोर की विशेषताएं होती हैं।
4. मशीन उच्च गति इस्पात उपकरण और कार्बाइड काटने उपकरण गैर लौह धातु, काले धातु और गैर धातु सामग्री के प्रसंस्करण के लिए उपयुक्त है. मशीन पर निम्नलिखित प्रक्रियाओं को पूरा कर सकते हैंःविमान की आंतरिक और बाहरी बेलनाकार सतह को मोड़नासभी प्रकार के हुक फेस, आंतरिक और बाहरी शंकु फेस, धागा, काटने की स्लॉट और काटने।
मशीन पैरामीटर
|
CK518 |
CK5112Q |
CK5112A |
CK5116Q |
CK5120A |
CK5126A |
|
|
ऊर्ध्वाधर औजार आधार का अधिकतम घूर्णन व्यास (मिमी) |
800 |
1200 |
1200 |
1600 |
2000 |
2600 |
|
काम की मेज का व्यास (मिमी) |
700 |
1000 |
1000 |
1400 |
1800 |
2200 |
|
काम के टुकड़े की अधिकतम ऊंचाई (मिमी) |
800 |
1000 |
1000 |
1200 |
1250 |
1400 |
|
काम के टुकड़े का अधिकतम भार (किग्रा) |
1500 |
1500 |
3200 |
3200 |
8000 |
8000 |
|
काम की मेज की घूर्णन गति की सीमा (आरपीएम) |
30-260 |
20 से 180 |
6.3-200 |
15 से 160 |
3.2-100 |
2.2-70 |
|
फ़ीडिंग सीरीज़ |
चरणहीन |
चरणहीन |
चरणहीन |
चरणहीन |
चरणहीन |
चरणहीन |
|
उपकरण आराम के लिए फ़ीड की सीमा (मिमी/मिनट) |
0.25-90 |
0.25-90 |
0.8-86 |
0.25-90 |
0.8-86 |
0.8-86 |
|
क्रॉस बीम यात्रा (मिमी) |
500 |
1000 |
650 |
1200 |
890 |
1090 |
|
उपकरण के आधार की क्षैतिज यात्रा (मिमी) |
500 |
700 |
700 |
900 |
1115 |
1400 |
|
उपकरण के आधार का ऊर्ध्वाधर प्रस्थान (मिमी) |
450 |
500 |
650 |
750 |
800 |
800 |
|
कटर बार के अनुभाग का आकार (मिमी) |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
|
मुख्य मोटर शक्ति (किलोवाट) |
11 |
15 |
22 |
15 |
30 |
30 |

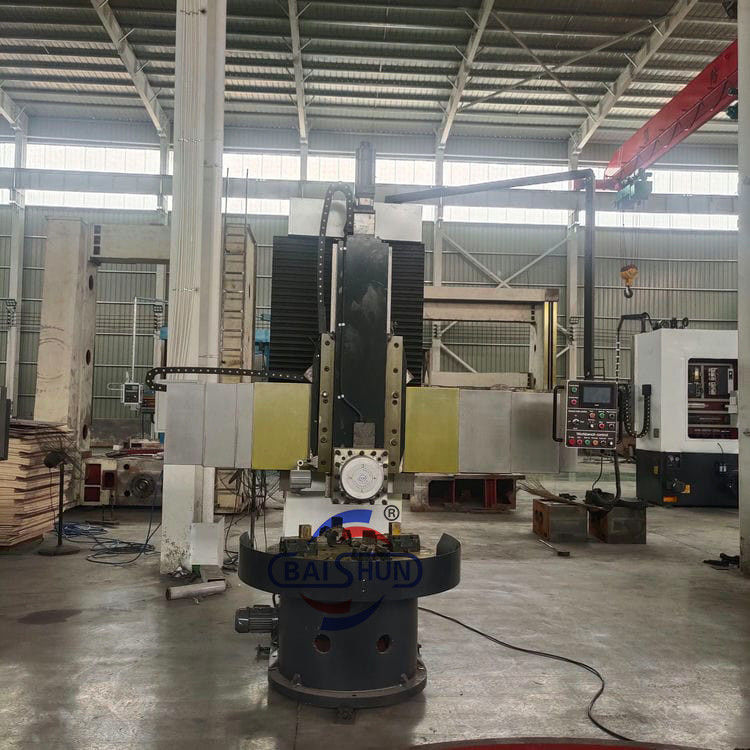

विवरण मशीन फोटोः
