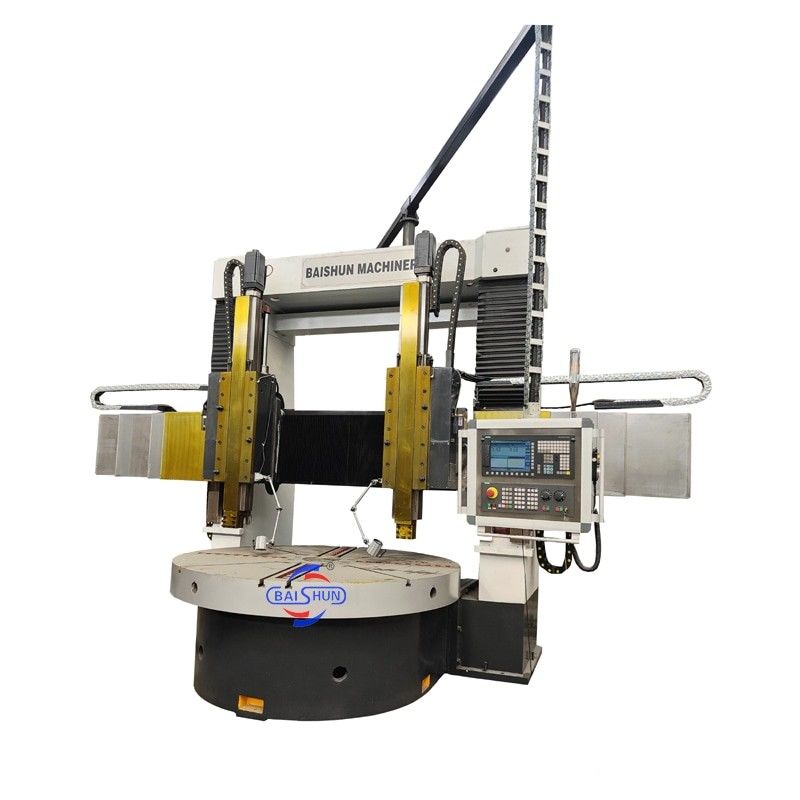

भारी ड्यूटी VTL वर्टिकल टर्निंग लेथ CK5225 सीएनसी वर्टिकल लेथ

डबल कॉलम वर्टिकल टर्न एक अत्याधुनिक उपकरण है जो यांत्रिक, विद्युत और हाइड्रोलिक घटकों को जोड़ती है।इसमें आधुनिक डिजाइन सिद्धांत और विनिर्माण तकनीक शामिल है, सीएडी अनुकूलन और घरेलू और अंतर्राष्ट्रीय स्रोतों दोनों से अत्याधुनिक घटकों का लाभ उठाते हुए। मशीन एक मजबूत संरचना का दावा करती है, जो असाधारण ताकत प्रदान करती है,उच्च स्थैतिक और गतिशील कठोरता, सटीक मशीनिंग क्षमता, भारी भार क्षमता, दक्षता, स्थायित्व और विश्वसनीय संचालन। मशीन भागों के सभी प्रमुख तकनीकी विनिर्देश राष्ट्रीय मानकों के अनुरूप हैं।

कार्य तालिका

कार्य तालिका में कार्य तालिका आधार, कार्य तालिका, धुरी भागों और ट्रांसमिशन डिवाइस है। कार्य तालिका और कार्य तालिका आधार पूरे कास्ट आयरन संरचना हैं, उच्च शक्ति कम तनाव कास्ट आयरन को अपनाने,जिसमें पर्याप्त कठोरता है, शक्ति और गर्मी स्थिरता। वर्कटेबल स्पिंडल असर उच्च परिशुद्धता डबल पंक्ति लघु बेलनाकार रोलर असर को अपनाता है। यह वर्कटेबल उच्च परिशुद्धता घूर्णन और लंबे सेवा जीवन सुनिश्चित कर सकता है.

मुख्य ट्रांसमिशन

मशीन की मुख्य ट्रांसमिशन प्रणाली ऊर्ध्वाधर शाफ्ट ट्रांसमिशन है। यह ड्राइव करने के लिए धुरी एसी सर्वो मोटर को अपनाता है;गियरबॉक्स परिवर्तन गियर को धक्का देने वाले शिफ्ट सिलेंडर द्वारा यांत्रिक दो गियर परिवर्तन प्राप्त करता है, ताकि कार्य तालिका 0.63-63r/min के भीतर गति विनियमन कर सके।

गैन्ट्री फ्रेम

यह बाएं और दाएं ऊर्ध्वाधर स्तंभों और कनेक्टिंग बीम से बना है। गैन्ट्री और वर्कटेबल बेस सीलिंग संरचना बनाते हैं। गैन्ट्री के ऊपरी भाग में, बाएं और दाएं लिफ्टिंग बॉक्स हैं,द्विध्रुवीय खिंचाव एसी मोटर द्वारा संचालितगियर जोड़ी, कीड़ा और गियर जोड़ी और डबल लीडस्क्रू के माध्यम से बीम को बाएं और दाएं स्तंभ गाइड रेल के साथ उठाने की गति करने के लिए बनाया जाता है।

बीम

बीम उच्च शक्ति और कम तनाव वाले लोहे के कास्टिंग को पर्याप्त कठोरता और शक्ति के साथ अपनाता है, ताकि मशीन की सटीकता को दीर्घकालिक प्रतिधारण और स्थिरता सुनिश्चित की जा सके।बीम ऊर्ध्वाधर स्तंभ के सामने है, और यह ऊर्ध्वाधर स्तंभ गाइडवे के साथ ऊर्ध्वाधर आंदोलन करता है। बीम के पीछे, 4 हाइड्रोलिक क्लैंपिंग बिंदु हैं। बीम के दोनों तरफ, उपकरण आराम के लिए फ़ीडिंग बॉक्स हैं।
