उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: BAISHUN
प्रमाणन: CE，ISO
मॉडल संख्या: CA8463
दस्तावेज़: उत्पाद पुस्तिका पीडीएफ
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: negotiable
पैकेजिंग विवरण: मानक लकड़ी के केस पैकेज का निर्यात करें
प्रसव के समय: 30-35 कार्य दिवस
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: प्रति माह 50 सेट
उत्पाद का नाम: |
पारंपरिक रोल टर्निंग लेथ मशीन |
मॉडल: |
CA8463 |
Max. मैक्स। Swing Diameter स्विंग व्यास: |
630 मिमी |
मैक्स। टर्निंग लेंथ: |
3500 मिमी |
कार्य: |
रोल मोड़ना |
शैली: |
क्षैतिज |
आवेदन: |
धातु का काम |
प्रकार: |
पारंपरिक |
मशीन वजन: |
1400 किलो |
रंग: |
अनुकूलित |
उत्पाद का नाम: |
पारंपरिक रोल टर्निंग लेथ मशीन |
मॉडल: |
CA8463 |
Max. मैक्स। Swing Diameter स्विंग व्यास: |
630 मिमी |
मैक्स। टर्निंग लेंथ: |
3500 मिमी |
कार्य: |
रोल मोड़ना |
शैली: |
क्षैतिज |
आवेदन: |
धातु का काम |
प्रकार: |
पारंपरिक |
मशीन वजन: |
1400 किलो |
रंग: |
अनुकूलित |

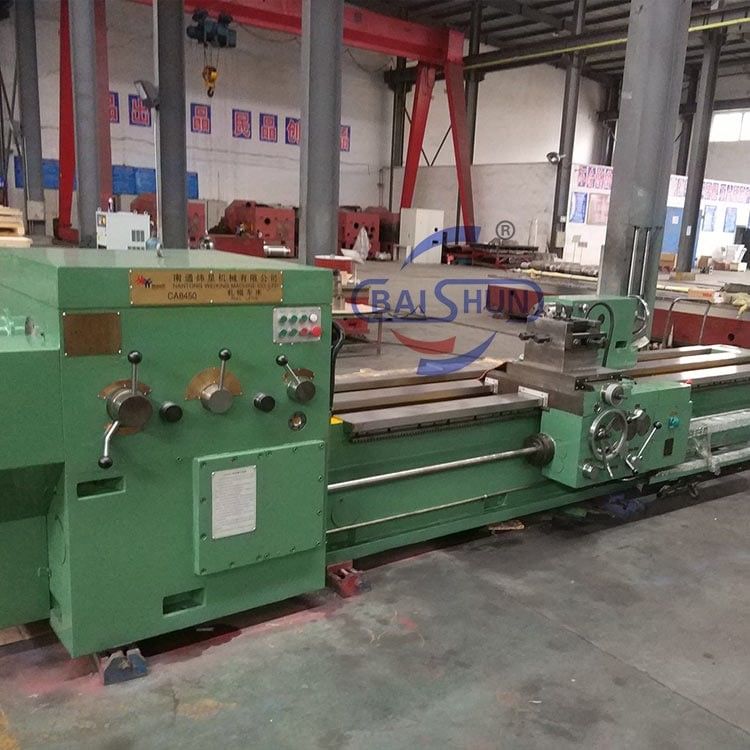

स्वचालित रोल पीसने क्षैतिज पारंपरिक रोल टर्निंग लेथ मशीन
इस श्रृंखला का उपयोग मुख्य रूप से कई प्रकार के मोड़ने के काम करने के लिए किया जाता है, जैसे कि मोड़ने के अंत के चेहरे, बेलनाकार, आंतरिक छेद और मीट्रिक धागा, इंच धागा, मॉड्यूल धागा, व्यास धागा।शीर्ष स्लाइड के साथ कॉपर घुमाएँ, लेकिन यह भी शीर्ष स्लाइड और अनुदैर्ध्य फ़ीड संयुक्त लंबे कॉपर बारी के लिए संचालित का उपयोग कर सकते हैं। यह भी केंद्रीय छेद ड्रिलिंग, बोरिंग और अन्य प्रक्रियाओं के लिए इस्तेमाल किया जा सकता है। मशीन बड़ी शक्ति है,मजबूत कठोरता, और विभिन्न प्रकार की लौह धातुओं और गैर लौह धातुओं के धागे काटने और मशीनिंग के लिए कार्बाइड काटने वाले उपकरण का उपयोग कर सकते हैं।
भारी शुल्क स्वचालित सीएनसी रोल टर्निंग लेथ में उच्च परिशुद्धता, उच्च कठोरता और चार गाइडवे की विशेषताएं हैं जो हमारी कंपनी द्वारा स्वतंत्र रूप से बाजार की प्रवृत्ति के अनुसार विकसित की गई हैं।मुख्य रूप से सभी प्रकार के मिल रोल प्रसंस्करण के लिए प्रयोग किया जाता है, यह बड़े पैमाने पर उत्पादन में शाफ्ट, डिस्क और अन्य प्रकार के वर्कपीस के बाहरी और आंतरिक परिपत्र सतह, शंकु, अंत चेहरे और थ्रेडिंग को मोड़ने के लिए भी उपयुक्त है।संचालित करने में सरल, सुरक्षित और विश्वसनीय, यह व्यापक रूप से यंत्र प्रसंस्करण के लिए इस्पात, कोयला रसायन उद्योग, रखरखाव, मोटर वाहन, पेट्रोलियम, सैन्य और अन्य उद्योगों में उपयोग किया जाता है।
अपने दोहरे कार्य के साथ मोड़ और पीस, रोल मोड़ लेथ मशीन एक ही ऑपरेशन में एक भाग की मशीनिंग को पूरा कर सकती है,कई बार क्लैंपिंग की आवश्यकता को कम करना और ग्राहकों के लिए समग्र कार्य दक्षता में वृद्धि करना.
मशीन के सभी घटक विदेशी प्रसिद्ध ब्रांडों से आयात किए गए हैं, जैसे कि FANUC या SIMENS नियंत्रण प्रणाली/ श्नाइडर विद्युत नियंत्रण प्रणाली, जापानी असर, एबीबी मोटर और ट्रांसमिशन बॉक्स/गियर बॉक्स आदि।हम भी प्रति ग्राहक के विशेष अनुरोध और मांगों को विन्यस्त कर सकते हैंहमारे इंजीनियर विभिन्न वर्कपीस विशेषताओं के अनुसार विभिन्न कॉन्फ़िगरेशन डिजाइन कर सकते हैं।
1) इसमें स्क्रू थ्रेड, शंकुयुक्त सतह, घुमावदार सतह, आंतरिक बोरिंग आदि सहित मिलिंग और टर्निंग के कार्य हैं।
2) यह टर्न इसकी मुख्य ड्राइव प्रणाली के रूप में आवृत्ति नियंत्रण प्रणाली को अपनाता है; आवृत्ति नियंत्रण मोटर द्वारा संचालित, मुख्य शाफ्ट की गति निरंतर गति विनियमन का एहसास करती है,इस प्रकार विभिन्न प्रकार के काम के टुकड़े के मशीनिंग के लिए तर्कसंगत काटने की गति की आवश्यकताओं को पूरा करने के लिए अलग-अलग गति के साथ.
3) इस टर्न में टर्न बेड, चुनिंदा हेडस्टॉक, टेलस्टॉक, ब्लेड एडाप्टर, इलेक्ट्रिक कंट्रोल सिस्टम, स्नेहन प्रणाली आदि होते हैं।चुनिंदा हेडस्टॉक और टेलस्टॉक क्रमशः लेथ बेड के बाईं और दाईं ओर स्थापित किए जाते हैं.
4) मुख्य शाफ्ट 10 ~ 300r / min की सीमा में स्टेपलेस गति विनियमन का एहसास कर सकता है; और मुख्य धुरी सामने असर उच्च परिशुद्धता डबल पंक्ति बेलनाकार रोलर बीयरिंग को अपनाता है,कठोरता की उच्च डिग्री और घूर्णन सटीकता और समायोजित करने के लिए आसान है.
5) उच्च कठोरता, स्थिरता और परिशुद्धता रखरखावः सभी कास्टिंग उच्च शक्ति वाले मीहानाइट एचटी 250 से बने होते हैं। जो विशेष रूप से भारी काटने के लिए उपयुक्त है।सभी बड़े कास्टिंग एनीलिंग और कंपन उम्र बढ़ने और आंतरिक तनाव को समाप्त करने के परीक्षण खड़े, इसलिए समग्र परिशुद्धता में काफी वृद्धि होती है और उच्च ज्यामितीय सटीकता के साथ प्रसंस्कृत भाग पाए जाते हैं।
| मुख्य मापदंड | इकाई | CK8450 | CA8463 | CA8480 |
| अधिकतम घुमावदार व्यास | मिमी | 500 | 630 | 800 |
| अधिकतम घुमावदार लंबाई | मिमी | 2500 | 3500 | 4000 |
| केंद्र की ऊंचाई | मिमी | 320 | 380 | 550 |
| काम के टुकड़े का वजन | किलो | 3500 | 6500 | 14000 |
| धुरी की गति की सीमा | r/min | 1-112 | 1-75 | 1-31.5 |
| धुरी की गति की संख्या | 16 | 16 | 16 | |
| अधिकतम. काटने बल | KN | 40 | 60 | 70 |
| अधिकतम. मुख प्लेट का टोक़ | KN.m | 10 | 25 | 55 |
| पूंछ की आस्तीन यात्रा | मिमी | 150 | 200 | 300 |
| मुख्य मोटर शक्ति | क्वि | 15 | 22 | 37 |
| कुल आयाम | मिमी | 5155X1368X1400 | 7100X1600X1550 | 9240x2280x1800 |
| मशीन का वजन | किलो | 7500 | 14000 | 28000 |
