उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: BAISHUN
प्रमाणन: ISO
मॉडल संख्या: TCK40
दस्तावेज़: उत्पाद पुस्तिका पीडीएफ
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: negotiable
पैकेजिंग विवरण: मानक लकड़ी के केस पैकेज का निर्यात करें
प्रसव के समय: 30-35 कार्य दिवस
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: प्रति माह 50 सेट
मैक्स। स्पिंडल स्पीड: |

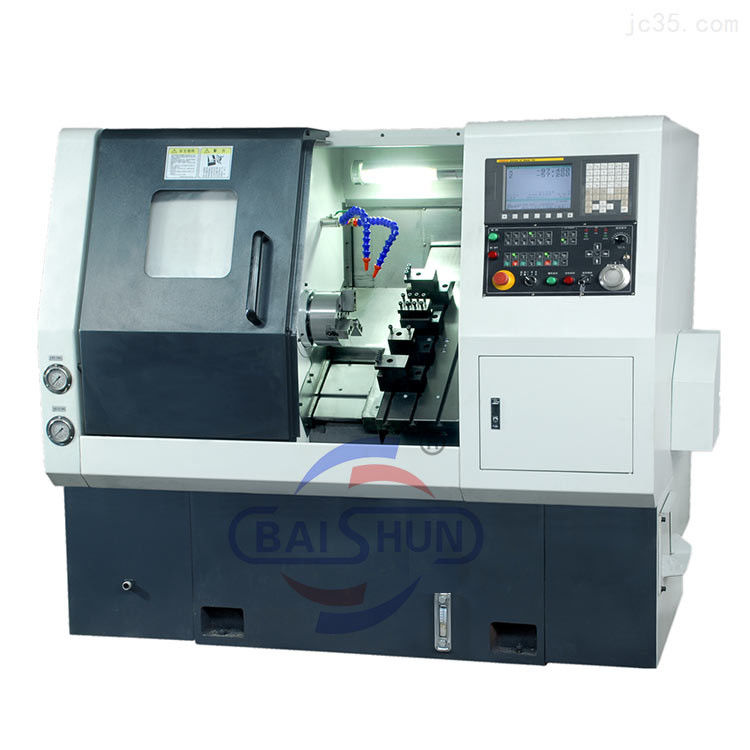

TCK40 ढलान बिस्तर सीएनसी लथ मशीन |
बिस्तर पर अधिकतम घुमावदार व्यास: |
540 मिमी |
Max. अधिकतम. turning diameter over slide स्लाइड पर व्यास मोड़ना: |
270 मिमी |
Max. मैक्स। processing length प्रसंस्करण लंबाई: |
900 मिमी |
एक्स यात्रा: |
220 मिमी |
जेड यात्रा: |
1000 एमएम |
लागू उद्योग: |
धातु कार्य संयंत्र |
सटीकता: |
उच्च परिशुद्धता |
रंग: |
अनुकूलित |
आयाम: |
3200*1680*2070 मिमी |
मैक्स। स्पिंडल स्पीड: |
TCK40 ढलान बिस्तर सीएनसी लथ मशीन |
बिस्तर पर अधिकतम घुमावदार व्यास: |
540 मिमी |
Max. अधिकतम. turning diameter over slide स्लाइड पर व्यास मोड़ना: |
270 मिमी |
Max. मैक्स। processing length प्रसंस्करण लंबाई: |
900 मिमी |
एक्स यात्रा: |
220 मिमी |
जेड यात्रा: |
1000 एमएम |
लागू उद्योग: |
धातु कार्य संयंत्र |
सटीकता: |
उच्च परिशुद्धता |
रंग: |
अनुकूलित |
आयाम: |
3200*1680*2070 मिमी |
टीकेके श्रृंखला सीएनसी लेथ एक उच्च गुणवत्ता वाला उत्पाद है जिसे हमारी कंपनी द्वारा बाजार के विकास की जरूरतों को पूरा करने के लिए डिज़ाइन और निर्मित किया गया है। यह मशीन उपकरण शाफ्ट और डिस्क भागों, मोड़ धागे, आर्क, शंकुओं को संसाधित कर सकता है,और घूर्णन भागों की आंतरिक और बाहरी सतहों, और घूर्णन भागों पर कुशल, बड़े पैमाने पर, और उच्च परिशुद्धता प्रसंस्करण प्रदर्शन।
मानक विन्यासः
-GSK988TA नियंत्रण प्रणाली;
-3 जबड़े 8'हाइड्रोलिक चक हाइड्रोलिक स्टेशन के साथ;
-8 स्टेशन सर्वो टावर;
- बिना हाइड्रोलिक टेलस्टॉक के;
वैकल्पिक विन्यासः
-सीमेंस808डी,फैनूक0i-टीएफ,सिंटेक22टीए,मिट्सुबिशी;
-3-जांघों 10 "हाइड्रोलिक चक;
-12 स्टेशन सर्वो टावर;
- हाइड्रोलिक टेलस्टॉक;
चिप कन्वेयर;
- ऑटो सर्वो बार फीडर और पार्ट्स कैचर;
| मुख्य तकनीकी डेटा | इकाई | TCK550 | TCK40-750 | TCK40-1000 | |
| कार्य का दायरा | बिस्तर पर अधिकतम घूर्णन व्यास | मिमी | ₹540 | ₹540 | ₹540 |
| स्लाइड पर अधिकतम घूर्णन व्यास | मिमी | ₹270 | ₹270 | ₹270 | |
| अधिकतम प्रसंस्करण व्यास | मिमी | ¥400 | ¥400 | ¥400 | |
| अधिकतम प्रसंस्करण लंबाई | मिमी | 700 | 700 | 900 | |
| स्पिंडल | अधिकतम धुरी गति | r/min | 4000 | 4000 | 4000 |
| स्पिंडल निकासी | मिमी | 0.008/300 | 0.008/300 | 0.008/300 | |
| छेद व्यास के माध्यम से धुरी | मिमी | ₹ 65 | ₹ 65 | ₹ 65 | |
| बार क्षमता | मिमी | ₹48 | ₹48 | ₹48 | |
| हाइड्रोलिक चक | इंच | 8 | 8 | 8 | |
| धुरी मोटर शक्ति | क्वि | 7.5 | 7.5 | 7.5 | |
| स्ट्रोक | एक्स-अक्ष यात्रा | मिमी | 220 | 220 | 220 |
| Z-अक्ष यात्रा | मिमी | 750 | 750 | 1000 | |
| फ़ीड | एक्स अक्ष तेजी से आगे बढ़ रहा है | m/min | 20 | 20 | 20 |
| Z अक्ष तेजी से आगे बढ़ रहा है | m/min | 20 | 20 | 20 | |
| फ़ूड काटना | mm/min | 1-6000 | 1-6000 | 1-6000 | |
| पूंछ | पूंछ का स्टॉक स्ट्रोक | मिमी | 550/मैनुअल | 550/मैनुअल | 800/मैनुअल |
| पूंछ स्टॉक आस्तीन स्ट्रोक | मिमी | 120/ हाइड्रोलिक/मैनुअल | |||
| मार्गदर्शक | बिस्तर रेल झुकाव कोण | Deg. | 30 | 30 | 30 |
| प्रकार | लाइनर गाइडवे | लाइनर गाइडवे | लाइनर गाइडवे | ||
| सटीकता | स्थिति की सटीकता | मिमी | 0.016 | 0.016 | 0.016 |
| पुनरावृत्ति | मिमी | 0.008 | 0.008 | 0.008 | |
| अन्य | मशीन का वजन | किलो | 3800 | 3800 | 4200 |
| आयाम | मिमी | 2920x1680x2070 | 2920x1680x2070 | 3200x1680x2070 | |
