उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: BAISHUN
प्रमाणन: ISO
मॉडल संख्या: TCK40
दस्तावेज़: उत्पाद पुस्तिका पीडीएफ
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: negotiable
पैकेजिंग विवरण: मानक लकड़ी के केस पैकेज का निर्यात करें
प्रसव के समय: 30-35 कार्य दिवस
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: प्रति माह 50 सेट
मैक्स। स्पिंडल स्पीड: |

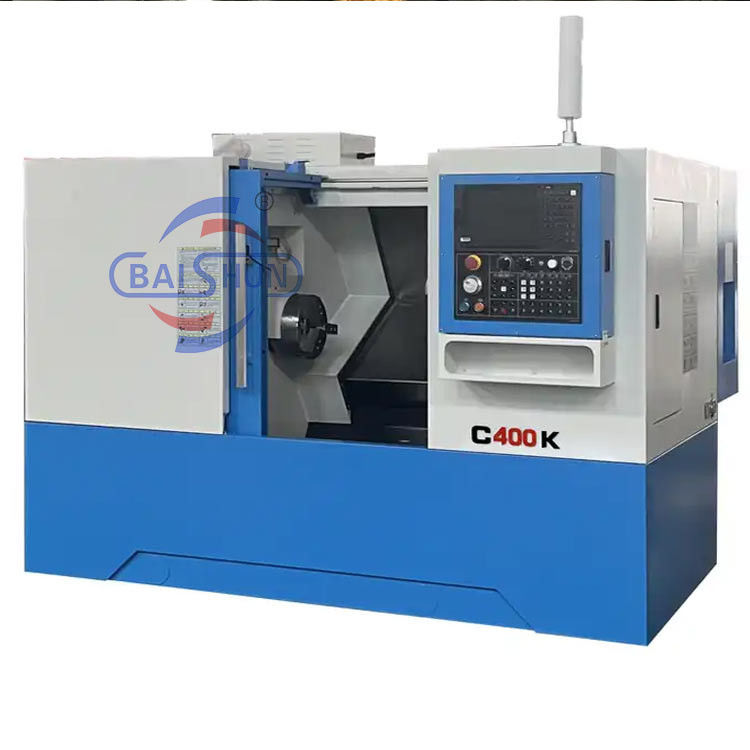

धातु टर्निंग केंद्र ढलान बिस्तर सीएनसी लेथ मशीन |
बिस्तर पर अधिकतम घुमावदार व्यास: |
540 मिमी |
Max. अधिकतम. turning diameter over slide स्लाइड पर व्यास मोड़ना: |
270 मिमी |
Max. मैक्स। processing length प्रसंस्करण लंबाई: |
700 मिमी |
एक्स यात्रा: |
220 मिमी |
जेड यात्रा: |
750 मिमी |
लागू उद्योग: |
धातु कार्य संयंत्र |
मशीन वजन: |
3800 किग्रा |
रंग: |
अनुकूलित |
आयाम: |
2920*1680*2070मिमी |
मैक्स। स्पिंडल स्पीड: |
धातु टर्निंग केंद्र ढलान बिस्तर सीएनसी लेथ मशीन |
बिस्तर पर अधिकतम घुमावदार व्यास: |
540 मिमी |
Max. अधिकतम. turning diameter over slide स्लाइड पर व्यास मोड़ना: |
270 मिमी |
Max. मैक्स। processing length प्रसंस्करण लंबाई: |
700 मिमी |
एक्स यात्रा: |
220 मिमी |
जेड यात्रा: |
750 मिमी |
लागू उद्योग: |
धातु कार्य संयंत्र |
मशीन वजन: |
3800 किग्रा |
रंग: |
अनुकूलित |
आयाम: |
2920*1680*2070मिमी |
सीएनसी तिरछा बिस्तर लेथ एक उच्च गुणवत्ता वाला उत्पाद है जिसे हमने बाजार की मांग और कई वर्षों के लिए क्षैतिज सीएनसी लेथ बनाने में हमारे कारखाने के व्यापक अनुभव के आधार पर डिजाइन और बनाया है।इस मशीन उपकरण की अधिकतम व्यास φ360mm और मशीनिंग के लिए एक अधिकतम लंबाई 500mm हैहमने TCK50 सीरीज की मशीनों को नए डिजाइन की मेनफ्रेम संरचना और एक विश्वसनीय असेंबली प्रक्रिया के साथ अपग्रेड किया है। इसके स्थिर प्रदर्शन और अभिनव एर्गोनोमिक डिजाइन के साथ,TCK50 श्रृंखला निस्संदेह उद्योग के नेता बन जाएगा. यह लात शाफ्ट, डिस्क, धागे, धनुष, शंकु, और घूर्णन वस्तुओं के दोनों आंतरिक और बाहरी सतहों को संभाल सकते हैं। हम ध्यान से मुख्य धुरी, बिस्तर की कठोरता मेल खाता है,और भारी काटने के दौरान समग्र स्थिरता में काफी सुधार करने के लिए पूंछ स्टॉक. नतीजतन, बाहरी परिपत्र सतह की मशीनिंग सटीकता IT6 से IT7 स्तर तक पहुंच सकती है। यह बहुमुखी मशीन उपकरण विशेष रूप से कुशल, बड़े पैमाने पर,और ऑटोमोटिव जैसे उद्योगों में घूर्णी भागों के उच्च परिशुद्धता मशीनिंग, विद्युत, असर, और हाइड्रोलिक।
पेंच और नट को निरंतर तापमान कार्यशाला में संसाधित, पीस, असेंबली और गुणवत्ता नियंत्रण किया जाता है, जो उच्च परिशुद्धता की स्थिरता सुनिश्चित कर सकता है।रेल घर्षण गुणांक का उपयोग छोटा है, तेज गति, उच्च परिशुद्धता।
पूंछ का विवरणः
हाइड्रोलिक टेलस्टॉक को मैनुअल (या हाइड्रोलिक) समायोजन, मैनुअल (या हाइड्रोलिक) लॉकिंग और हाइड्रोलिक पिस्टन द्वारा वर्कपीस को दबाने से संसाधित किया जाता है।
मशीन उपकरण स्नेहन का विवरणः
RBCLB-3ZK सकारात्मक विस्थापन स्नेहन पंप, स्वचालित स्नेहन, मुख्य रूप से बिस्तर गाइड रेल और ट्रेलिंग प्लेट डोवेटेल सतह पर,गेंद शिकंजा और नट स्नेहन सतह तेल की निरंतर आपूर्ति.
| मुख्य तकनीकी डेटा | इकाई | TCK550 | TCK40-750 | TCK40-1000 | |
| कार्य का दायरा | बिस्तर पर अधिकतम घूर्णन व्यास | मिमी | ₹540 | ₹540 | ₹540 |
| स्लाइड पर अधिकतम घूर्णन व्यास | मिमी | ₹270 | ₹270 | ₹270 | |
| अधिकतम प्रसंस्करण व्यास | मिमी | ¥400 | ¥400 | ¥400 | |
| अधिकतम प्रसंस्करण लंबाई | मिमी | 700 | 700 | 900 | |
| स्पिंडल | अधिकतम धुरी गति | r/min | 4000 | 4000 | 4000 |
| स्पिंडल निकासी | मिमी | 0.008/300 | 0.008/300 | 0.008/300 | |
| छेद व्यास के माध्यम से धुरी | मिमी | ₹ 65 | ₹ 65 | ₹ 65 | |
| बार क्षमता | मिमी | ₹48 | ₹48 | ₹48 | |
| हाइड्रोलिक चक | इंच | 8 | 8 | 8 | |
| धुरी मोटर शक्ति | क्वि | 7.5 | 7.5 | 7.5 | |
| स्ट्रोक | एक्स-अक्ष यात्रा | मिमी | 220 | 220 | 220 |
| Z-अक्ष यात्रा | मिमी | 750 | 750 | 1000 | |
| फ़ीड | एक्स अक्ष तेजी से आगे बढ़ रहा है | m/min | 20 | 20 | 20 |
| Z अक्ष तेजी से आगे बढ़ रहा है | m/min | 20 | 20 | 20 | |
| फ़ूड काटना | mm/min | 1-6000 | 1-6000 | 1-6000 | |
| पूंछ | पूंछ का स्टॉक स्ट्रोक | मिमी | 550/मैनुअल | 550/मैनुअल | 800/मैनुअल |
| पूंछ स्टॉक आस्तीन स्ट्रोक | मिमी | 120/ हाइड्रोलिक/मैनुअल | |||
| मार्गदर्शक | बिस्तर रेल झुकाव कोण | Deg. | 30 | 30 | 30 |
| प्रकार | लाइनर गाइडवे | लाइनर गाइडवे | लाइनर गाइडवे | ||
| सटीकता | स्थिति की सटीकता | मिमी | 0.016 | 0.016 | 0.016 |
| पुनरावृत्ति | मिमी | 0.008 | 0.008 | 0.008 | |
| अन्य | मशीन का वजन | किलो | 3800 | 3800 | 4200 |
| आयाम | मिमी | 2920x1680x2070 | 2920x1680x2070 | 3200x1680x2070 | |
