उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: BAISHUN
प्रमाणन: ISO
मॉडल संख्या: टीसीके550
दस्तावेज़: उत्पाद पुस्तिका पीडीएफ
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: negotiable
पैकेजिंग विवरण: मानक लकड़ी के केस पैकेज का निर्यात करें
प्रसव के समय: 30-35 कार्य दिवस
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: प्रति माह 50 सेट
मैक्स। स्पिंडल स्पीड: |

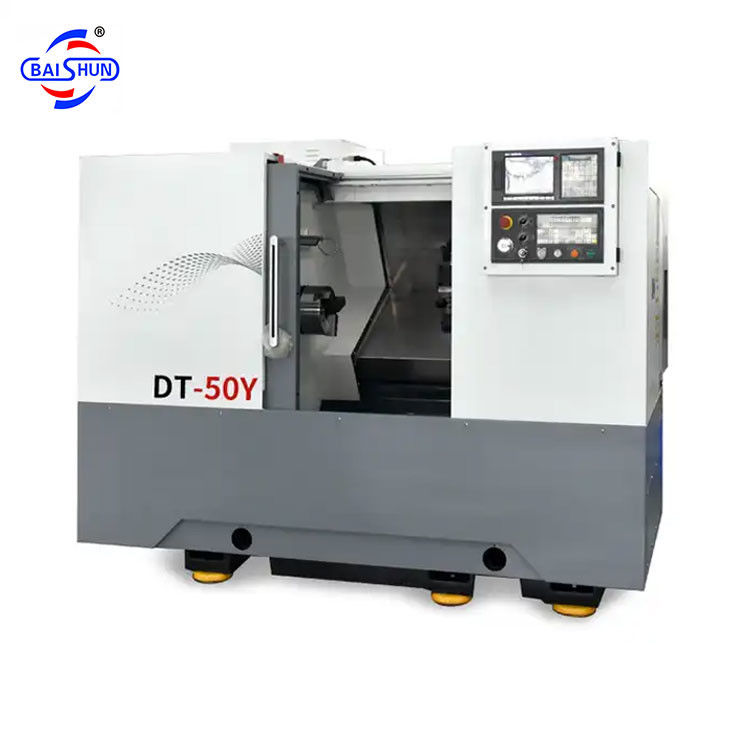

OEM तिरछा बिस्तर सीएनसी लेथ मशीन मूल्य |
बिस्तर पर अधिकतम घुमावदार व्यास: |
540 मिमी |
Max. अधिकतम. turning diameter over slide स्लाइड पर व्यास मोड़ना: |
270 मिमी |
Max. मैक्स। processing length प्रसंस्करण लंबाई: |
700 मिमी |
पोजिशनिंग सटीकता: |
±0.016मिमी |
एक्स यात्रा: |
220 मिमी |
जेड यात्रा: |
750 मिमी |
लागू उद्योग: |
धातु कार्य संयंत्र |
टेलस्टॉक: |
मैन्युअल |
शक्ति: |
7.5 किलोवाट |
मशीन वजन: |
3800 किग्रा |
रंग: |
सफेद और ग्रे |
मैक्स। स्पिंडल स्पीड: |
OEM तिरछा बिस्तर सीएनसी लेथ मशीन मूल्य |
बिस्तर पर अधिकतम घुमावदार व्यास: |
540 मिमी |
Max. अधिकतम. turning diameter over slide स्लाइड पर व्यास मोड़ना: |
270 मिमी |
Max. मैक्स। processing length प्रसंस्करण लंबाई: |
700 मिमी |
पोजिशनिंग सटीकता: |
±0.016मिमी |
एक्स यात्रा: |
220 मिमी |
जेड यात्रा: |
750 मिमी |
लागू उद्योग: |
धातु कार्य संयंत्र |
टेलस्टॉक: |
मैन्युअल |
शक्ति: |
7.5 किलोवाट |
मशीन वजन: |
3800 किग्रा |
रंग: |
सफेद और ग्रे |
1.1 उपकरण मशीनों की यह श्रृंखला कंपनी के मुख्य निर्यात परिपक्व उत्पादों है, मशीन संरचना कॉम्पैक्ट, सुंदर और सुखद उपस्थिति, धुरी टोक़, उच्च कठोरता है,स्थिर और विश्वसनीय प्रदर्शन, उत्कृष्ट सटीकता प्रतिधारण के साथ।
1.2 30° या 45°) समग्र झुकाव वाली बिस्तर संरचना का उपयोग करते हुए, उच्च परिशुद्धता पूर्व लोड ताइवान रैखिक रोलर गाइड से लैस, मशीन में उच्च स्थिति सटीकता, चिकनी चिप हटाने है,उच्च गति और उच्च परिशुद्धता मशीनिंग के लिए उपयुक्त.
1.3 यह उच्च परिशुद्धता धुरी इकाई और धुरी बॉक्स से बना है।
स्पिंडल विवरणः
उच्च परिशुद्धता धुरी असर सेट और परिशुद्धता विधानसभा और धुरी के गतिशील संतुलन परीक्षण, उच्च परिशुद्धता, कम शोर, मजबूत कठोरता सुनिश्चित करने के लिए।
| मुख्य तकनीकी डेटा | इकाई | TCK550 | TCK40-750 | TCK40-1000 | |
| कार्य का दायरा | बिस्तर पर अधिकतम घूर्णन व्यास | मिमी | ₹540 | ₹540 | ₹540 |
| स्लाइड पर अधिकतम घूर्णन व्यास | मिमी | ₹270 | ₹270 | ₹270 | |
| अधिकतम प्रसंस्करण व्यास | मिमी | ¥400 | ¥400 | ¥400 | |
| अधिकतम प्रसंस्करण लंबाई | मिमी | 700 | 700 | 900 | |
| स्पिंडल | अधिकतम धुरी गति | r/min | 4000 | 4000 | 4000 |
| स्पिंडल निकासी | मिमी | 0.008/300 | 0.008/300 | 0.008/300 | |
| छेद व्यास के माध्यम से धुरी | मिमी | ₹ 65 | ₹ 65 | ₹ 65 | |
| बार क्षमता | मिमी | ₹48 | ₹48 | ₹48 | |
| हाइड्रोलिक चक | इंच | 8 | 8 | 8 | |
| धुरी मोटर शक्ति | क्वि | 7.5 | 7.5 | 7.5 | |
| स्ट्रोक | एक्स-अक्ष यात्रा | मिमी | 220 | 220 | 220 |
| Z-अक्ष यात्रा | मिमी | 750 | 750 | 1000 | |
| फ़ीड | एक्स अक्ष तेजी से आगे बढ़ रहा है | m/min | 20 | 20 | 20 |
| Z अक्ष तेजी से आगे बढ़ रहा है | m/min | 20 | 20 | 20 | |
| फ़ूड काटना | mm/min | 1-6000 | 1-6000 | 1-6000 | |
| पूंछ | पूंछ का स्टॉक स्ट्रोक | मिमी | 550/मैनुअल | 550/मैनुअल | 800/मैनुअल |
| पूंछ स्टॉक आस्तीन स्ट्रोक | मिमी | 120/ हाइड्रोलिक/मैनुअल | |||
| मार्गदर्शक | बिस्तर रेल झुकाव कोण | Deg. | 30 | 30 | 30 |
| प्रकार | लाइनर गाइडवे | लाइनर गाइडवे | लाइनर गाइडवे | ||
| सटीकता | स्थिति की सटीकता | मिमी | 0.016 | 0.016 | 0.016 |
| पुनरावृत्ति | मिमी | 0.008 | 0.008 | 0.008 | |
| अन्य | मशीन का वजन | किलो | 3800 | 3800 | 4200 |
| आयाम | मिमी | 2920x1680x2070 | 2920x1680x2070 | 3200x1680x2070 | |
