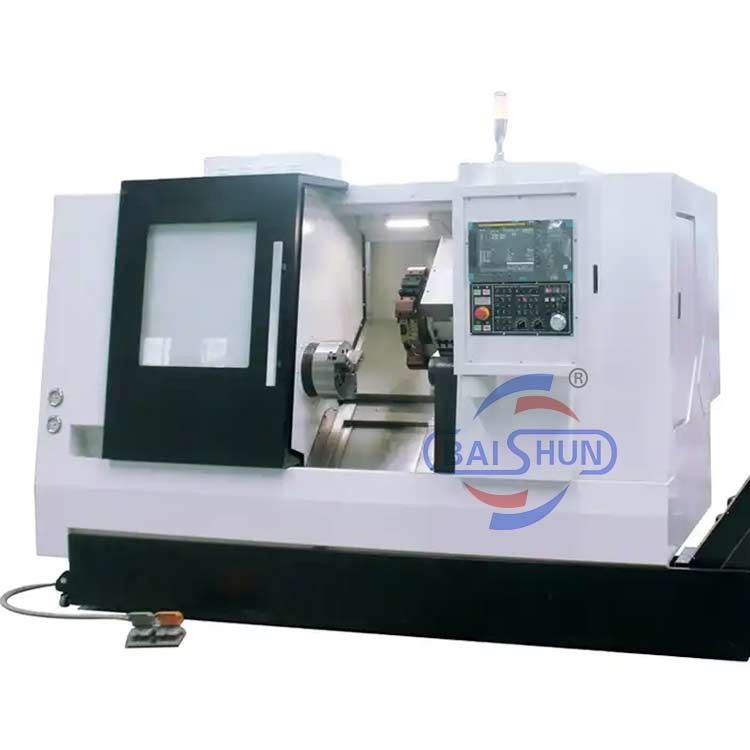

TCK560 धातु ढलान बिस्तर सीएनसी लेथ मशीन स्वचालित उच्च परिशुद्धता

Name: TCK560 धातु ढलान बिस्तर सीएनसी लेथ मशीन स्वचालित उच्च परिशुद्धता
Brand: Henan Baishun Machinery Equipment Co., Ltd.
SKU: टीसीके550
Price: 96,300.00 USD
Availability: InStock

उत्पाद विवरण

उत्पत्ति के प्लेस: चीन

ब्रांड नाम: BAISHUN

प्रमाणन: ISO

मॉडल संख्या: टीसीके550

दस्तावेज़: उत्पाद पुस्तिका पीडीएफ

भुगतान और शिपिंग शर्तें

न्यूनतम आदेश मात्रा: 1 सेट

मूल्य: negotiable

पैकेजिंग विवरण: मानक लकड़ी के केस पैकेज का निर्यात करें

प्रसव के समय: 30-35 कार्य दिवस

भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन

आपूर्ति की क्षमता: प्रति माह 50 सेट

सर्वोत्तम मूल्य प्राप्त करें

उत्पाद विवरण

उत्पाद वर्णन

प्रमुखता देना:
                                                                                                                                                                                                                                                                                                                                                                                                                                                धातु ढलान बिस्तर सीएनसी लेथ मशीन, TCK560, सीएनसी लेथ मशीन स्वचालित


मैक्स। स्पिंडल स्पीड:	तिरछा बिस्तर सीएनसी खराद मशीन	बिस्तर पर अधिकतम घुमावदार व्यास:	540 मिमी
Max. अधिकतम. turning diameter over slide स्लाइड पर व्यास मोड़ना:	270 मिमी	Max. मैक्स। processing length प्रसंस्करण लंबाई:	700 मिमी
पोजिशनिंग सटीकता:	±0.016मिमी	एक्स यात्रा:	220 मिमी
जेड यात्रा:	750 मिमी	लागू उद्योग:	धातु का काम
टेलस्टॉक:	नियमावली	शक्ति:	7.5 किलोवाट
मशीन वजन:	3800 मिमी	पैकेज:	निर्यात मानक लकड़ी के मामले

मैक्स। स्पिंडल स्पीड:	तिरछा बिस्तर सीएनसी खराद मशीन
बिस्तर पर अधिकतम घुमावदार व्यास:	540 मिमी
Max. अधिकतम. turning diameter over slide स्लाइड पर व्यास मोड़ना:	270 मिमी
Max. मैक्स। processing length प्रसंस्करण लंबाई:	700 मिमी
पोजिशनिंग सटीकता:	±0.016मिमी
एक्स यात्रा:	220 मिमी
जेड यात्रा:	750 मिमी
लागू उद्योग:	धातु का काम
टेलस्टॉक:	नियमावली
शक्ति:	7.5 किलोवाट
मशीन वजन:	3800 मिमी
पैकेज:	निर्यात मानक लकड़ी के मामले

TCK560 धातु ढलान बिस्तर सीएनसी लेथ मशीन स्वचालित उच्च परिशुद्धता

TCK550 सीएनसी लेथ स्वचालित उच्च परिशुद्धता धातु ढलान बिस्तर सीएनसी लेथ मशीन

TCK550 series CNC horizontal lathe is a high-quality product designed and produced in accordance with the market and development needs based on the experience of our factory in designing horizontal CNC horizontal lathes for many yearsमशीन उपकरण का अधिकतम मशीनिंग व्यास φ380 मिमी है, और अधिकतम मशीनिंग लंबाई 315 मिमी है।नए डिजाइन किए गए मेनफ्रेम संरचना और विश्वसनीय असेंबली प्रक्रिया TCKseries मशीन उपकरण पूरी तरह से उन्नत करते हैं. स्थिर और विश्वसनीय उत्पाद प्रदर्शन और अभिनव ergonomic डिजाइन के साथ, TCK श्रृंखला यह निस्संदेह उद्योग में एक नेता बन जाएगा। यह मशीन उपकरण शाफ्ट और डिस्क भागों को संसाधित कर सकते हैं,घुमावदार धागेडिजाइन में, मुख्य शाफ्ट, बिस्तर, टेलस्टॉक और अन्य घटकों की कठोरता उचित रूप से मेल खाती है,जो काफी पूरी मशीन की कठोरता में सुधार और भारी काटने के दौरान स्थिरता सुनिश्चित करता है. इसलिए इस मशीन उपकरण के बाहरी सर्कल की मशीनिंग सटीकता IT6 ~ IT7 स्तर तक पहुंच सकती है। एक सामान्य प्रयोजन मशीन उपकरण के रूप में, यह विशेष रूप से उच्च दक्षता, बड़े पैमाने पर,और ऑटोमोबाइल जैसे उद्योगों में घूर्णी शरीर भागों के उच्च परिशुद्धता मशीनिंग, मोटर, बीयरिंग और हाइड्रोलिक्स।

उत्पाद पैरामीटर

मुख्य तकनीकी डेटा		इकाई	TCK550	TCK40-750	TCK40-1000
कार्य का दायरा	बिस्तर पर अधिकतम घूर्णन व्यास	मिमी	₹540	₹540	₹540
	स्लाइड पर अधिकतम घूर्णन व्यास	मिमी	₹270	₹270	₹270
	अधिकतम प्रसंस्करण व्यास	मिमी	¥400	¥400	¥400
	अधिकतम प्रसंस्करण लंबाई	मिमी	700	700	900
स्पिंडल	अधिकतम धुरी गति	r/min	4000	4000	4000
	स्पिंडल निकासी	मिमी	0.008/300	0.008/300	0.008/300
	छेद व्यास के माध्यम से धुरी	मिमी	₹ 65	₹ 65	₹ 65
	बार क्षमता	मिमी	₹48	₹48	₹48
	हाइड्रोलिक चक	इंच	8	8	8
	धुरी मोटर शक्ति	क्वि	7.5	7.5	7.5
स्ट्रोक	एक्स-अक्ष यात्रा	मिमी	220	220	220
स्ट्रोक	Z-अक्ष यात्रा	मिमी	750	750	1000
फ़ीड	एक्स अक्ष तेजी से आगे बढ़ रहा है	m/min	20	20	20
	Z अक्ष तेजी से आगे बढ़ रहा है	m/min	20	20	20
	फ़ूड काटना	mm/min	1-6000	1-6000	1-6000
पूंछ	पूंछ का स्टॉक स्ट्रोक	मिमी	550/मैनुअल	550/मैनुअल	800/मैनुअल
पूंछ	पूंछ स्टॉक आस्तीन स्ट्रोक	मिमी	120/ हाइड्रोलिक/मैनुअल
मार्गदर्शक	बिस्तर रेल झुकाव कोण	Deg.	30	30	30
मार्गदर्शक	प्रकार		लाइनर गाइडवे	लाइनर गाइडवे	लाइनर गाइडवे
सटीकता	स्थिति की सटीकता	मिमी	0.016	0.016	0.016
सटीकता	पुनरावृत्ति	मिमी	0.008	0.008	0.008
अन्य	मशीन का वजन	किलो	3800	3800	4200
अन्य	आयाम	मिमी	2920x1680x2070	2920x1680x2070	3200x1680x2070

मशीन चित्र:

सीएनसी प्रणाली

TCK560 धातु ढलान बिस्तर सीएनसी लेथ मशीन स्वचालित उच्च परिशुद्धता 2

मुख्य विन्यास

TCK560 धातु ढलान बिस्तर सीएनसी लेथ मशीन स्वचालित उच्च परिशुद्धता 3

असेंबली प्रक्रिया और गुणवत्ता नियंत्रण

TCK560 धातु ढलान बिस्तर सीएनसी लेथ मशीन स्वचालित उच्च परिशुद्धता 4
