उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: BAISHUN
प्रमाणन: ISO
मॉडल संख्या: बी5032
दस्तावेज़: उत्पाद पुस्तिका पीडीएफ
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: negotiable
पैकेजिंग विवरण: मानक लकड़ी के केस पैकेज का निर्यात करें
प्रसव के समय: 20 कार्यदिवस
भुगतान शर्तें: टी/टी, एल/सी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: 150 सेट/सेट प्रति माह
उत्पाद का नाम: |
B5032 धातु स्लॉटिंग मशीन |
मॉडल: |
बी5032 |
Max. अधिकतम. stroke of ram राम का आघात: |
340 मिमी |
राम अधिकतम स्लॉटिंग लंबाई: |
320 मिमी |
कार्य: |
धातु स्लॉटिंग |
शोर: |
3KW |
तालिका व्यास: |
630 मिमी |
रंग: |
हरी |
वजन: |
3000 किलो |
पैकेज: |
निर्यात मानक लकड़ी के मामले |
उत्पाद का नाम: |
B5032 धातु स्लॉटिंग मशीन |
मॉडल: |
बी5032 |
Max. अधिकतम. stroke of ram राम का आघात: |
340 मिमी |
राम अधिकतम स्लॉटिंग लंबाई: |
320 मिमी |
कार्य: |
धातु स्लॉटिंग |
शोर: |
3KW |
तालिका व्यास: |
630 मिमी |
रंग: |
हरी |
वजन: |
3000 किलो |
पैकेज: |
निर्यात मानक लकड़ी के मामले |

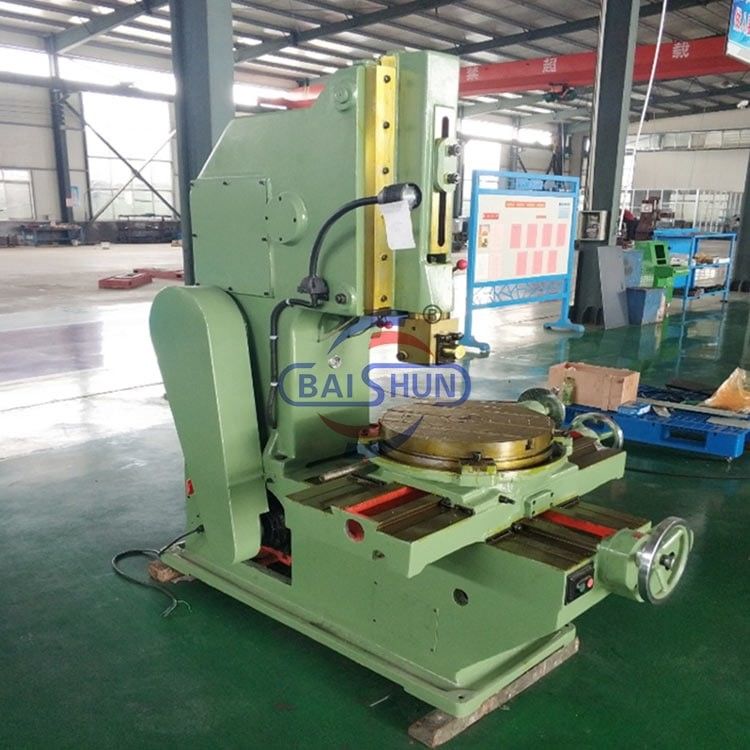

ऊर्ध्वाधर धातु शेपर कुंजी मार्ग B5032 B5020 धातु स्लॉटिंग मशीन
इस मशीन का उपयोग विमानों, मॉडल सतहों, कुंजी सीटों आदि को संसाधित करने के लिए किया जाता है, यह एकल टुकड़े या छोटे बैच उत्पादन के लिए सबसे उपयुक्त है
मुख्य ट्रांसमिशन क्रैंक गियर की घूर्णी गति को रामर की घूर्णी गति में बदलना है।
वर्कटेबल ऊर्ध्वाधर, क्षैतिज और घूर्णी गतिशील, मैनुअल या स्वचालित फ़ीडिंग हो सकती है।
इस मशीन को मानक, सार्वभौमिककरण, श्रृंखलाकरण, स्वचालन के रूप में अच्छी तरह से डिजाइन किया गया है।
धातु स्लॉटिंग मशीनें विशेष उपकरण हैं जिनका उपयोग वर्कपीस में ग्रूव या स्लॉट बनाने के लिए किया जाता है।या एक सम्मिलन उपकरण वांछित स्लॉट काटने के लिए ऊपर और नीचे reciprocates के दौरान काम की मेज पर घुमायाइस प्रकार की मशीन उपकरण एक रैखिक गति तंत्र का उपयोग करता है जो स्लॉटिंग उपकरण की ऊर्ध्वाधर प्रतिवर्ती गति का उपयोग कुंजी मार्गों और छेद बनाने के लिए करता है।
ऊर्ध्वाधर धातु स्लॉटिंग मशीन का लाभ
1. मशीन उपकरण की कार्य तालिका को तीन अलग-अलग दिशाओं (लंबाई, क्षैतिज और घूर्णी) के साथ प्रदान किया गया है, इसलिए कार्य वस्तु एक बार क्लैंपिंग के माध्यम से जाती है,उपकरण मशीन में कई सतहों का मशीनिंग.
2स्लाइडिंग तकिया के साथ हाइड्रोलिक ट्रांसमिशन तंत्र और काम करने की मेज के लिए हाइड्रोलिक फ़ीड डिवाइस।
3स्लाइडिंग तकिया की गति प्रत्येक स्ट्रोक में समान होती है और राम और कार्य तालिका की गति को लगातार समायोजित किया जा सकता है।
4हाइड्रोलिक नियंत्रण तालिका में तेल रिवर्सिंग तंत्र के लिए राम कम्यूटेशन तेल है, हाइड्रोलिक और मैनुअल फीड बाहरी के अलावा, यहां तक कि वहाँ एकल मोटर ड्राइव ऊर्ध्वाधर,क्षैतिज और घूर्णी तेजी से चलती.
5. स्लॉटिंग मशीन को हाइड्रोलिक फीड का उपयोग करें, जब काम खत्म हो जाता है तो तत्काल फीड को वापस कर देता है, इसलिए यांत्रिक स्लॉटिंग मशीन से बेहतर ड्रम व्हील फीड का उपयोग करता है।
मशीन का वर्णनः
| विनिर्देश | इकाई | B5020 | B5032 | B5040 |
| अधिकतम रैम स्ट्रोक | मिमी | 220 | 340 | 400 |
| रैम अधिकतम स्लॉटिंग लंबाई | मिमी | 200 | 320 | 500 |
| राम गति आवृत्ति | बार/मिनट | 32.50.80.125 | 20.32.50.80 | 7500 |
| राम झुकाव कोण | ° | 0-8 | 0-8 | 20.32.50.80 |
| राम की ऊर्ध्वाधर समायोजन दूरी | मिमी | 230 | 315 | 315 |
| कटर के सिर के असर की सतह को अंडरआर्म बेड के बीच की दूरी तक | मिमी | 485 | 600 | 0-8 |
| तालिका व्यास | मिमी | 500 | 630 | 25x40 |
| स्लाइडिंग फ्रेम के निचले छोर से कार्य तालिका तक की दूरी | मिमी | 320 | 490 | 630 |
| कार्य मेज की अधिकतम अनुदैर्ध्य गतिशील दूरी | मिमी | 500 | 630 | 600 |
| कार्य तालिका की अधिकतम अनुप्रस्थ गतिशील दूरी | मिमी | 500 | 560 | 690 |
| तालिका का अधिकतम घूर्णन कोण | ° | 360 | 360 | 620 |
| ऊर्ध्वाधर और क्षैतिज टेबल पावर फ़ीड रेंज | मिमी | 0.08-1.21 | 0.08-1.21 | 560 |
| टेबल घूर्णी फ़ीड रेंज | मिमी | 0.052-0.783 | 0.052-0.783 | 0.08-1.21 |
| मोटर शक्ति | क्वि | 3 | 4 | 4 |
| मोटर की गति | r/min | 1430 | 960 | 960 |
| मशीन का वजन | किलो | 2200 | 3000 | 3700 |
| रूपरेखा आयाम | मिमी | 1916*1305*1995 | 2261*1495*2245 |
2290*1525*2485 |
