उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Baishun
प्रमाणन: ISO CE
मॉडल संख्या: बी5020
दस्तावेज़: उत्पाद पुस्तिका पीडीएफ
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: negotiable
पैकेजिंग विवरण: मानक लकड़ी के केस पैकेज का निर्यात करें
प्रसव के समय: 35 कार्य दिवस
भुगतान शर्तें: टी/टी, एल/सी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: 150 सेट/सेट प्रति माह
उत्पाद का नाम: |
वर्टिकल शेपर मेटल स्लॉटिंग मशीन |
वीडियो आउटगोइंग-निरीक्षण: |
प्रदान किया गया |
मशीन परीक्षण रिपोर्ट: |
प्रदान किया गया |
मुख्य घटकों की गारंटी: |
1 वर्ष |
प्रमुख घटक: |
मोटर |
वोल्टेज: |
380v/50hz या ग्राहक की आवश्यकता के अनुसार |
वारंटी: |
1 वर्ष |
सीएनसी या नहीं: |
नहीं |
पावर (किलोवाट): |
4 |
लागू उद्योग: |
धातु स्लॉटिंग |
उत्पाद का नाम: |
वर्टिकल शेपर मेटल स्लॉटिंग मशीन |
वीडियो आउटगोइंग-निरीक्षण: |
प्रदान किया गया |
मशीन परीक्षण रिपोर्ट: |
प्रदान किया गया |
मुख्य घटकों की गारंटी: |
1 वर्ष |
प्रमुख घटक: |
मोटर |
वोल्टेज: |
380v/50hz या ग्राहक की आवश्यकता के अनुसार |
वारंटी: |
1 वर्ष |
सीएनसी या नहीं: |
नहीं |
पावर (किलोवाट): |
4 |
लागू उद्योग: |
धातु स्लॉटिंग |
कीवे वर्टिकल स्लॉटिंग मशीन B5020 वर्टिकल शेपर मेटल स्लॉटिंग मशीन
उत्पाद का वर्णन:
मेटल स्लॉटिंग मशीन टूल्स का उपयोग वर्कपीस में ग्रूव को संसाधित करने के लिए किया जाता है। प्रसंस्करण के दौरान वर्कपीस वर्कटेबल पर अनुदैर्ध्य, पार्श्व या घूर्णन आंदोलन करता है,और सम्मिलन उपकरण workpiece स्लॉट करने के लिए ऊपर और नीचे reciprocates. एक रैखिक गति मशीन उपकरण जो स्लॉटिंग उपकरण की ऊर्ध्वाधर प्रतिवर्ती गति का उपयोग कुंजी द्वार और छेद को स्लॉट करने के लिए करता है। स्लॉटिंग मशीन, प्लेंडर की तरह,यह भी एक धारदार उपकरण (slotting उपकरण) का उपयोग करता है काम टुकड़ा काटने के लिएस्लॉटिंग मशीनों में उच्च उत्पादकता और सटीकता होती है।वे ज्यादातर एकल या छोटे बैच उत्पादन में आंतरिक कुंजी मार्गों या स्पाइन छेद को संसाधित करने के लिए उपयोग किए जाते हैंवे फ्लैट, स्क्वायर या बहुभुज छेद आदि को भी संसाधित कर सकते हैं।
| विनिर्देश | इकाई | B5020 | B5032 | B5040 |
| अधिकतम रैम स्ट्रोक | मिमी | 220 | 340 | 400 |
| रैम अधिकतम स्लॉटिंग लंबाई | मिमी | 200 | 320 | 500 |
| राम गति आवृत्ति | बार/मिनट | 32.50.80.125 | 20.32.50.80 | 7500 |
| राम झुकाव कोण | ° | 0-8 | 0-8 | 20.32.50.80 |
| राम की ऊर्ध्वाधर समायोजन दूरी | मिमी | 230 | 315 | 315 |
| कटर के सिर के असर की सतह को अंडरआर्म बेड के बीच की दूरी तक | मिमी | 485 | 600 | 0-8 |
| तालिका व्यास | मिमी | 500 | 630 | 25x40 |
| स्लाइडिंग फ्रेम के निचले छोर से कार्य तालिका तक की दूरी | मिमी | 320 | 490 | 630 |
| कार्य मेज की अधिकतम अनुदैर्ध्य गतिशील दूरी | मिमी | 500 | 630 | 600 |
| कार्य तालिका की अधिकतम अनुप्रस्थ गतिशील दूरी | मिमी | 500 | 560 | 690 |
| तालिका का अधिकतम घूर्णन कोण | ° | 360 | 360 | 620 |
| ऊर्ध्वाधर और क्षैतिज टेबल पावर फ़ीड रेंज | मिमी | 0.08-1.21 | 0.08-1.21 | 560 |
| टेबल घूर्णी फ़ीड रेंज | मिमी | 0.052-0.783 | 0.052-0.783 | 0.08-1.21 |
| मोटर शक्ति | क्वि | 3 | 4 | 4 |
| मोटर की गति | r/min | 1430 | 960 | 960 |
| मशीन का वजन | किलो | 2200 | 3000 | 3700 |
| रूपरेखा आयाम | मिमी | 1916*1305*1995 | 2261*1495*2245 | 2290*1525*2485 |

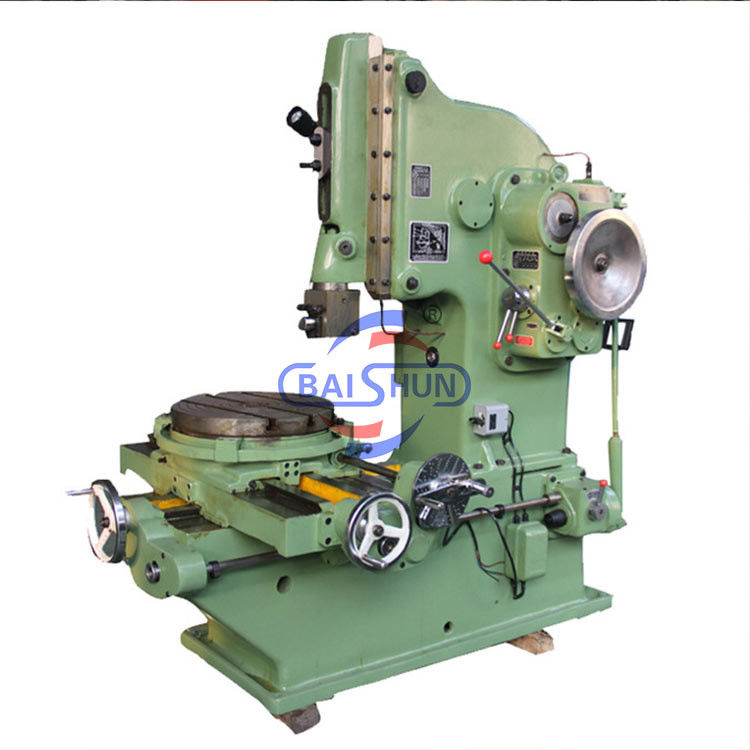

मशीन चित्रः
