उत्पाद विवरण
उत्पत्ति के प्लेस: हेनान, चीन
ब्रांड नाम: Baishun
प्रमाणन: ce
मॉडल संख्या: Y3150
दस्तावेज़: उत्पाद पुस्तिका पीडीएफ
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: negotiable
पैकेजिंग विवरण: निर्यात मानक लकड़ी के मामले पैकेज या ग्राहकों के साथ बातचीत
प्रसव के समय: 55 कार्य दिवस
भुगतान शर्तें: टी/टी, एल/सी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: प्रति माह 50 सेट/सेट
सीएनसी या नहीं: |
सामान्य |
स्थिति: |
नया |
प्रकार: |
गियर हॉबिंग मशीन |
वोल्टेज: |
380v |
आयाम ((L*W*H): |
2440*1370*1800 |
वारंटी: |
1 वर्ष |
प्रमुख विक्रय बिंदु: |
प्रतिस्पर्धात्मक कीमत |
वजन (किलो): |
4500 |
लागू उद्योग: |
भवन निर्माण सामग्री की दुकानें, निर्माण कार्य, ऊर्जा और खनन |
शोरूम स्थान: |
कोई नहीं |
बिक्री के बाद की सेवा प्रदान की: |
ऑनलाइन समर्थन, वीडियो तकनीकी सहायता, नि: शुल्क स्पेयर पार्ट्स, फील्ड स्थापना, कमीशन और प्रशिक्षण, फी |
वारंटी सेवा के बाद: |
वीडियो तकनीकी सहायता, ऑनलाइन समर्थन, स्पेयर पार्ट्स, फील्ड रखरखाव और मरम्मत सेवा |
स्थानीय सेवा स्थान: |
कोई नहीं |
नाम: |
Y3150E प्रेसिजन गियर होबिंग मशीन की कीमत |
प्रमुख शब्द: |
गियर होबिंग मशीन की कीमत |
वर्कपीस का अधिकतम व्यास: |
500 मिमी |
अधिकतम मापांक: |
8/6 मिमी |
अधिकतम मशीनिंग चौड़ाई: |
250 मिमी |
रंग: |
अनुकूलित विकल्प |
सटीकता: |
उच्च परिशुद्धता |
कार्य: |
बेलनाकार गियर, वर्म गियर, स्पर गियर का प्रसंस्करण |
पावर (डब्ल्यू): |
4kw |
पोर्ट: |
क़िंगदाओ बंदरगाह, अन्य मुख्य बंदरगाह चीन |
सीएनसी या नहीं: |
सामान्य |
स्थिति: |
नया |
प्रकार: |
गियर हॉबिंग मशीन |
वोल्टेज: |
380v |
आयाम ((L*W*H): |
2440*1370*1800 |
वारंटी: |
1 वर्ष |
प्रमुख विक्रय बिंदु: |
प्रतिस्पर्धात्मक कीमत |
वजन (किलो): |
4500 |
लागू उद्योग: |
भवन निर्माण सामग्री की दुकानें, निर्माण कार्य, ऊर्जा और खनन |
शोरूम स्थान: |
कोई नहीं |
बिक्री के बाद की सेवा प्रदान की: |
ऑनलाइन समर्थन, वीडियो तकनीकी सहायता, नि: शुल्क स्पेयर पार्ट्स, फील्ड स्थापना, कमीशन और प्रशिक्षण, फी |
वारंटी सेवा के बाद: |
वीडियो तकनीकी सहायता, ऑनलाइन समर्थन, स्पेयर पार्ट्स, फील्ड रखरखाव और मरम्मत सेवा |
स्थानीय सेवा स्थान: |
कोई नहीं |
नाम: |
Y3150E प्रेसिजन गियर होबिंग मशीन की कीमत |
प्रमुख शब्द: |
गियर होबिंग मशीन की कीमत |
वर्कपीस का अधिकतम व्यास: |
500 मिमी |
अधिकतम मापांक: |
8/6 मिमी |
अधिकतम मशीनिंग चौड़ाई: |
250 मिमी |
रंग: |
अनुकूलित विकल्प |
सटीकता: |
उच्च परिशुद्धता |
कार्य: |
बेलनाकार गियर, वर्म गियर, स्पर गियर का प्रसंस्करण |
पावर (डब्ल्यू): |
4kw |
पोर्ट: |
क़िंगदाओ बंदरगाह, अन्य मुख्य बंदरगाह चीन |

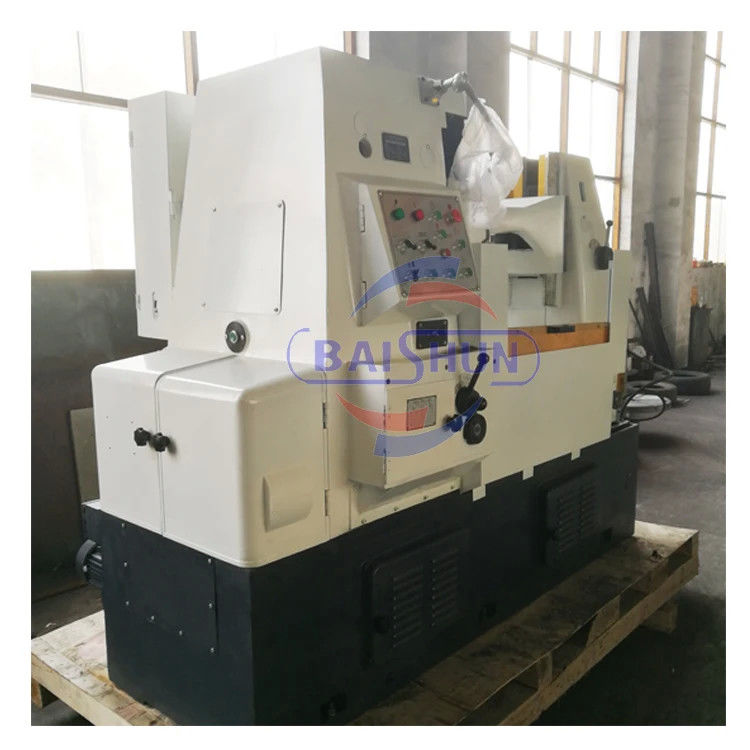

Y3150E सिलिंड्रिक गियर मशीन के प्रसंस्करण के लिए गियर हॉबिंग मशीन
गियर पालना मशीन बुनियादी मशीन का परिचयः
Y3150 श्रृंखला गियर hobbing मशीन ऊर्ध्वाधर स्तंभ द्वारा तय किया जाता है और क्षैतिज रूप से चलती काम की मेज के पारंपरिक लेआउट को गोद ले, बेलनाकार गियर के प्रसंस्करण के लिए उपयुक्त,वर्म व्हील और शॉर्ट स्पलाइन शाफ्ट थोक में, पैकेज में, या एकल कार्य टुकड़े में।
ऊर्ध्वाधर स्तंभ के लिए ऊंचाई बढ़ाई और बढ़ी हुई स्ट्रोकःऊर्ध्वाधर स्तंभ अधिक बनाया गया है (एक ही प्रकार के Y3180/Y3150 की तुलना में सिर स्लाइड में 180/130 मिमी अधिक अक्षीय स्ट्रोक) बड़े दांत चौड़ाई के प्रसंस्करण को सक्षम करने के लिए.
काटने के औजारों का सेवा जीवन विद्युत उपकरण कूद से बढ़ जाता है। सबसे लंबा स्ट्रोक 180 मिमी तक पहुंच जाता है, इस तरह के विद्युत उपकरण कूद में अधिक समय लगता है और बहुत अधिक जीवन बढ़ जाता है।
1मॉडल Y3150E गियर होबिंग मशीन छोटे या बैच उत्पादन में कट स्पर और हेलिकल गियर, कीड़े के पहियों, स्प्रोकेट और छोटे धुरी शाफ्ट पर लागू होती है।
2यह अच्छी कठोरता, उच्च कार्य सटीकता, आसान संचालन और सरल सेटअप प्रक्रिया की विशेषता है, या तो पारंपरिक या चढ़ाई विधि मशीन में इस्तेमाल किया जा सकता है।
3इसके अतिरिक्त, मशीन एक स्वचालित शूट-डाउन डिवाइस और सुरक्षा-बचत तंत्र और एक स्वचालित स्नेहन प्रणाली से लैस है।
4आयातित हाइड्रोलिक घटकों का उपयोग ग्राहकों की आवश्यकताओं के अनुसार मशीन के लिए किया जा सकता है।टेंजेन्शियल हॉब सिर भी टेंजेन्शियल खिला मोड के तहत कीड़ा पहियों काटने के लिए विशेष आदेश के लिए उपलब्ध है.
गियर होबिंग मशीन का विनिर्देश:
| मॉडल | Y3150E | Y3180H |
| अधिकतम वर्कपीस व्यास ((पिछली कॉलम के साथ/पीछली कॉलम के बिना) | 350 मिमी/500 मिमी | 550 मिमी/800 मिमी |
| अधिकतम घुमावदार मॉड्यूल | 8 मिमी | 10 मिमी |
| अधिकतम प्रसंस्करण चौड़ाई | 250 मिमी | 300 मिमी |
| न्यूनतम प्रसंस्करण उपकरण | Z/K=6 | Z/K=8 |
| औजार के खंभे का अधिकतम ऊर्ध्वाधर यात्रा | 300 मिमी | 350 मिमी |
| मैक्स स्विफ्टर टूलपोस्ट का दूत | ± 240° | ± 240° |
| काटने की धुरी और कार्य तालिका के बीच की दूरी | 235-535 मिमी | 235-585 मिमी |
| स्पिंडल कॉपर | मोर्स 5 | मोर्स 5 |
| हॉब व्यास | 160 मिमी | 180 मिमी |
| कटर की अधिकतम अक्षीय गति | -------- | 50 मिमी |
| हॉब अवोर व्यास | Φ22,Φ27,Φ32MM | Φ22,Φ27,Φ32,Φ40MM |
| हॉब एक्सिस के केंद्र और वर्कटेबल के बीच की दूरी | 30-330 मिमी | 50-550 मिमी |
| काम की मेज का एपर्चर | 80 मिमी | 80 मिमी |
| काम के टुकड़े के मंडल के कॉपर छेद | मोर्स 5 | मोर्स 5 |
| काम की मेज का व्यास | 520 मिमी | 650 मिमी |
| धुरी घूर्णन गति और सीमा | स्तर 40-250R/मिनट | 8स्तर 40-200R/मिन |
| टूल पोस्ट स्लाइड की त्वरित यात्रा गति | ≤540MM/मिनट | ≤540MM/मिनट |
| काम की मेज की तेज गति | ≤500 एमएम/मिनट | ≤500 एमएम/मिनट |
| काम की मेज के बीच की दूरी | 400-600 मिमी | 400-600 मिमी |
| अक्षीय फ़ीड दर और डिग्री | 12स्तर 0.4-4MM/R | 12स्तर 0.4-4MM/R |
| मुख्य मोटर शक्ति और सिंक्रो-गति | N=4Kw 1500R/मिनट | N=5.5Kw 1500R/मिनट |
| मशीन का वजन | 4500 किलो | 5500 किलोग्राम |
| कुल आयाम | 2440*1370*1800MM | 2752*1490*1870MM |
गियर होबिंग मशीन का पैकिंग प्रकारः
हमारे गियर hobbing मशीन के बारे में वारंटी और सेवाएंः
बी/एल की तारीख से 12 महीने की अवधि के लिए गारंटी अवधि और प्रतिक्रिया की समय सीमा,कोई भी दोष या समस्या जो गलत संचालन के कारण नहीं है, आपूर्तिकर्ता द्वारा निःशुल्क मरम्मत या प्रतिस्थापित की जाएगी.
1किसी भी प्रश्न का उत्तर 12 घंटे के भीतर दिया जाएगा।
2. पेशेवर निर्माता, किसी भी समय हमारे कारखाने का दौरा करने के लिए आपका स्वागत है
3. OEM सेवाओं का स्वागत है, और हम आप हमारे उत्पादों और पैकेज पर अपने लोगो, कंपनी की जानकारी आदि मुद्रित करने के लिए मदद कर सकते हैं.
4उच्च गुणवत्ता, फैशन डिजाइन, उचित और प्रतिस्पर्धी मूल्य और तेजी से लीड समय
5बिक्री के बाद सेवा
6तेजी से प्रसव
7. आपके बिक्री क्षेत्र, डिजाइन विचारों और आपकी सभी निजी जानकारी की सुरक्षा
आप आदेश के लिए भुगतान कर सकते हैंः टी/टी, वेस्टर्न यूनियन, एल/सी दृष्टि पर।
हमारा अंतिम लक्ष्य आपकी संतुष्टि है!
