उत्पाद विवरण
उत्पत्ति के प्लेस: हेनान, चीन
ब्रांड नाम: BAISHUN
प्रमाणन: ISO
मॉडल संख्या: Y3150
दस्तावेज़: उत्पाद पुस्तिका पीडीएफ
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: negotiable
पैकेजिंग विवरण: Exported standard package निर्यातित मानक पैकेज
gear hobbing machine गियर
प्रसव के समय: 55 कार्य दिवस
भुगतान शर्तें: टी/टी, एल/सी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: प्रति माह 50 सेट/सेट
सीएनसी या नहीं: |
सामान्य |
स्थिति: |
नया |
प्रकार: |
गियर हॉबिंग मशीन |
वीडियो आउटगोइंग-निरीक्षण: |
प्रदान किया गया |
मशीन परीक्षण रिपोर्ट: |
प्रदान किया गया |
विपणन प्रकार: |
हॉट प्रोडक्ट 2023 |
मुख्य घटकों की गारंटी: |
1 वर्ष |
प्रमुख घटक: |
गियर |
वोल्टेज: |
380V/50HZ |
आयाम ((L*W*H): |
2440 x 1370 x 1800 मिमी |
वारंटी: |
1 साल, 12 महीना |
प्रमुख विक्रय बिंदु: |
प्रतिस्पर्धात्मक कीमत |
वजन (किलो): |
45000 |
पावर (किलोवाट): |
4.75 |
लागू उद्योग: |
भवन निर्माण सामग्री की दुकानें, विनिर्माण संयंत्र, मशीनरी मरम्मत की दुकानें, निर्माण कार्य, ऊर्जा और |
शोरूम स्थान: |
ब्राज़ील, पेरू, इंडोनेशिया, मैक्सिको, रूस, चिली, यूक्रेन |
उत्पाद का नाम: |
गियर हॉबिंग मशीन |
रंग: |
सफेद या ग्राहक की आवश्यकता के रूप |
कीवर्ड: |
छोटी गियर हॉबिंग मशीन |
अधिकतम मशीनिंग चौड़ाई: |
250 मिमी |
मोटर शक्ति: |
6.45 किलोवाट |
काम के टुकड़े का अधिकतम व्यास: |
500 मिमी |
बिक्री के बाद की सेवा प्रदान की: |
विदेशों में सेवा मशीनरी के लिए उपलब्ध इंजीनियर्स |
मशीन का आकार: |
2440 x 1370 x 1800 मिमी |
वजन: |
4500 किग्रा |
पोर्ट: |
क़िंगदाओ पोर्ट, चीन या ग्राहक की आवश्यकता के रूप में |
सीएनसी या नहीं: |
सामान्य |
स्थिति: |
नया |
प्रकार: |
गियर हॉबिंग मशीन |
वीडियो आउटगोइंग-निरीक्षण: |
प्रदान किया गया |
मशीन परीक्षण रिपोर्ट: |
प्रदान किया गया |
विपणन प्रकार: |
हॉट प्रोडक्ट 2023 |
मुख्य घटकों की गारंटी: |
1 वर्ष |
प्रमुख घटक: |
गियर |
वोल्टेज: |
380V/50HZ |
आयाम ((L*W*H): |
2440 x 1370 x 1800 मिमी |
वारंटी: |
1 साल, 12 महीना |
प्रमुख विक्रय बिंदु: |
प्रतिस्पर्धात्मक कीमत |
वजन (किलो): |
45000 |
पावर (किलोवाट): |
4.75 |
लागू उद्योग: |
भवन निर्माण सामग्री की दुकानें, विनिर्माण संयंत्र, मशीनरी मरम्मत की दुकानें, निर्माण कार्य, ऊर्जा और |
शोरूम स्थान: |
ब्राज़ील, पेरू, इंडोनेशिया, मैक्सिको, रूस, चिली, यूक्रेन |
उत्पाद का नाम: |
गियर हॉबिंग मशीन |
रंग: |
सफेद या ग्राहक की आवश्यकता के रूप |
कीवर्ड: |
छोटी गियर हॉबिंग मशीन |
अधिकतम मशीनिंग चौड़ाई: |
250 मिमी |
मोटर शक्ति: |
6.45 किलोवाट |
काम के टुकड़े का अधिकतम व्यास: |
500 मिमी |
बिक्री के बाद की सेवा प्रदान की: |
विदेशों में सेवा मशीनरी के लिए उपलब्ध इंजीनियर्स |
मशीन का आकार: |
2440 x 1370 x 1800 मिमी |
वजन: |
4500 किग्रा |
पोर्ट: |
क़िंगदाओ पोर्ट, चीन या ग्राहक की आवश्यकता के रूप में |

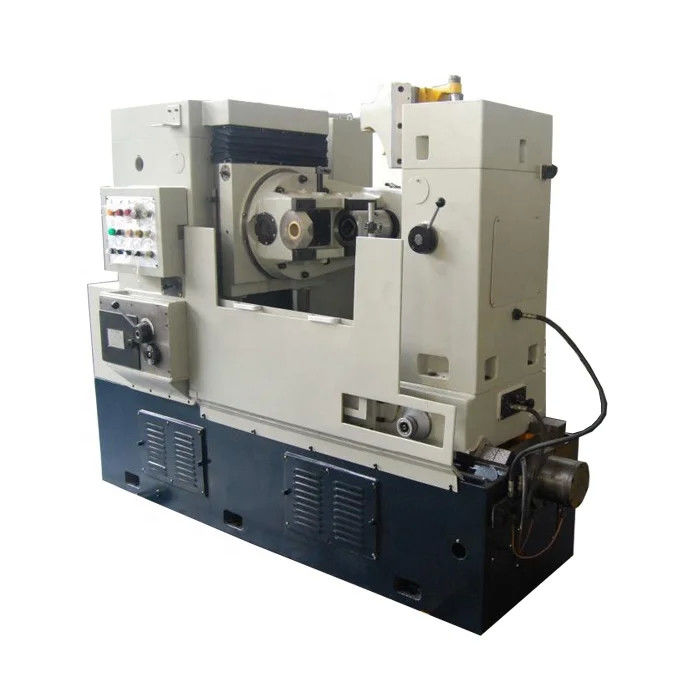

नई ब्रांड उच्च परिशुद्धता 8 मिमी मॉड्यूल मैनुअल यूनिवर्सल गियर हॉबिंग मशीन
Y3180/Y3150 श्रृंखला गियर hobbing मशीन ऊर्ध्वाधर स्तंभ द्वारा तय किया जाता है और क्षैतिज रूप से चलती काम की मेज के पारंपरिक लेआउट को अपनाता है, बेलनाकार गियर के प्रसंस्करण के लिए उपयुक्त है,वर्म व्हील और शॉर्ट स्पलाइन शाफ्ट थोक में, पैकेज में, या एकल कार्य टुकड़े में. मशीन के निम्नलिखित लक्षण हैंः
1ऊर्ध्वाधर स्तंभ की ऊंचाई बढ़ाई गई और स्ट्रोक बढ़ाया गया:ऊर्ध्वाधर स्तंभ अधिक बनाया गया है (एक ही प्रकार के Y3180/Y3150 की तुलना में सिर स्लाइड में 180/130 मिमी अधिक अक्षीय स्ट्रोक) बड़े दांत चौड़ाई के प्रसंस्करण को सक्षम करने के लिए.
2. काटने के औजारों की सेवा जीवन बिजली उपकरण कूद द्वारा बढ़ाया जाता है. सबसे लंबे स्ट्रोक 180 मिमी तक पहुँचने, इस तरह के बिजली उपकरण कूद लंबे समय तक hob लेता है और बहुत hob के जीवन को बढ़ाता है.
3उच्च परिशुद्धता और लंबी सेवा जीवनः मशीन पांच ग्रेड से अधिक की उच्च परिशुद्धता के कीड़े गियर को अपनाती है और कांस्य मिश्र धातु सामग्री का उपयोग करती है जो उच्च घर्षण प्रतिरोध है,लंबे सेवा जीवन और स्थिर सटीकता को सक्षम करना.
4उच्च उपकरण गति की अनुमतिः रोलिंग बीयरिंगों ने उपकरण की अधिक घूर्णन गति की अनुमति देने के लिए स्टोव के साथ पारंपरिक बीयरिंगों की जगह ली।
5बैकलैश बैलेंसिंग सिलेंडर शामिल है क्योंकि टूल पोस्ट अक्षीय दिशा में चलता है, प्रभावी रूप से लीड स्क्रू के बीच की दूरी को कम करता है और कंपन को समाप्त करता है।
6सुविधाजनक हाइड्रोलिक चालित संरचना नॉन-कटिंग समय के साथ-साथ काटने के उपकरण का उपयोग करने के समय को कम करती है।
7. छोटे स्तंभ पूंछ स्टॉक के बाहरी समर्थन हिंज संरचना को अपनाता है और आसानी से बाहर की ओर खोला जा सकता है, बड़े व्यास के घटकों को लटकाने के लिए सुविधाजनक ((Y3180) ।
गियर हॉबिंग मशीन के तकनीकी डेटाः
|
अवधि |
Y3150 |
Y3180 |
|
|
काम करने वाले टुकड़े का अधिकतम व्यास (बिना पीठ के स्तंभ के/पीछे के स्तंभ के साथ) mm |
500/500 |
800/550 |
|
|
अधिकतम मॉड्यूलस मिमी |
8/6 |
10/8 |
|
|
अधिकतम मशीनिंग चौड़ाई मिमी |
350 |
500 |
|
|
न्यूनतम घुमावदार गियर दांत (Z/K) |
5 |
7 |
|
|
ऊर्ध्वाधर दिशा में गाड़ी की अधिकतम यात्रा mm |
430 |
530 |
|
|
घुमावदार कंक्रीट गियर में अधिकतम हेलिक्स कोण |
± 45° |
± 45° |
|
|
कटर और कार्य मेज के बीच की दूरी mm |
235~665 |
235~765 |
|
|
स्पिंडल टेपर |
एमटी.5 |
एमटी.5 |
|
|
कटर का अधिकतम आयाम मिमी |
Φ160×180 |
Φ160×180 |
|
|
कटर का अधिकतम अक्षीय आंदोलन मिमी |
|
180 |
|
|
परिवर्तनीय घुमावदार पट्टी का व्यास मिमी |
22,27,32 |
27,32,40 |
|
|
हॉब के केंद्र से वर्कटेबल के केंद्र तक की दूरी मिमी |
30~330 |
50~550 |
|
|
काम की मेज की तेज़ गति mm |
50 |
50 |
|
|
बाहरी व्यास/कार्य मेज का छेद व्यास मिमी |
510/80 |
650/80 |
|
|
धुरी गति चरण |
9 |
8 |
|
|
स्पिंडल स्पीड रेंज rpm |
40 से 250 |
40~200 |
|
|
अक्षीय फ़ीड रेंज mm/rev |
12-चरण 0.4~4 |
12-चरण 0.4~4 |
|
|
मुख्य मोटर के सिंक्रोन-दबाव की शक्ति kw/rpm |
4/1500 |
5.5/1500 |
|
|
तीव्र अक्षीय मोटर के सिंक्रोन स्पीड की शक्ति kw/rpm |
1.1/1500 |
||
|
तीव्र कार्य-तालिका मोटर की शक्ति, सिंक्रोन स्पीड kw/rpm |
1.1/1000 |
1.1/1000 |
|
|
पंप मोटर की शक्ति, सिंक्रोन स्पीड kw/rpm |
4500 |
5800 |
|
|
शुद्ध वजन किलो |
4500 |
5800 |
|
|
कुल मिलाकर आकार मिमी |
2440×1270×1920 |
2765×1420×2030 |
|
विवरण विवरणः
कास्टिंग पार्ट्स
भुगतान की शर्तें
हम आमतौर पर टी/टी, एल/सी का उपयोग करते हैं
टी/टीः टी/टी 30% अग्रिम, शेष राशि वितरण से पहले निरीक्षण के बाद भुगतान किया जाना चाहिए
प्रसव से पहले, हम आपको तैयार मशीनों की तस्वीरें भेज देंगे और निरीक्षण के लिए हमारे कारखाने में आने के लिए आपका स्वागत है
पैकिंग का तरीका
20/40 फीट कंटेनर में एफसीएल और एलसीएल निर्यात मानक
एफसीएलःसमुद्र के योग्य पैकेज,मशीन कंटेनर में तय हैं और स्पेयर पार्ट्स लकड़ी के बक्से में पैक हैं
नौवहन
MSK/MSC/APL/EMC/PIL आदि
वारंटी
सामान्य उपयोग के तहत 12 महीने, पहनने वाले भागों को छोड़कर
1. 24 घंटों बाद बिक्री सेवा द्वाराई-डाक यापीप्रिय.
2. १००%rउत्तर दर।
3.विदेशी सेवा के लिए उपलब्ध इंजीनियर।
4. ओईएमsसेवाहैउपलब्ध
5. वारंटीः 12 महीने, वारंटी अवधि से परे, सभी स्पेयर पार्ट्स आपकोकारखानाकीमत।
