उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Baishun
प्रमाणन: ISO
मॉडल संख्या: CW61160
दस्तावेज़: उत्पाद पुस्तिका पीडीएफ
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: negotiable
पैकेजिंग विवरण: निर्यात मानक लकड़ी के मामले पैकेज या ग्राहकों के साथ बातचीत
प्रसव के समय: 70 कार्य दिवस
भुगतान शर्तें: टी/टी, एल/सी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: 20 सेट/सेट प्रति माह
Max. अधिकतम. Turned Length (mm) मुड़ी हुई लंबाई (मिमी): |
सार्वभौमिक क्षैतिज लात मशीन |
Max. मैक्स। Length of Workpiece (mm) वर्कपीस की लंबाई (मिमी): |
10000 मिमी |
स्पिंडल स्पीड की रेंज (आरपीएम): |
2 - 200 आर.पी.एम |
मशीनिंग क्षमता: |
अत्यधिक टिकाऊ |
स्पिंडल बोर (मिमी): |
105 |
बिस्तर की चौड़ाई (मिमी): |
755 |
स्पिंडल मोटर पावर (किलोवाट): |
22 किलोवाट |
स्पिंडल बोर: |
130 मिमी |
Max. अधिकतम. Swing Diameter (mm) स्विंग व्यास (मिमी): |
1600 मिमी |
रंग: |
अनुकूलित |
Max. अधिकतम. Turned Length (mm) मुड़ी हुई लंबाई (मिमी): |
सार्वभौमिक क्षैतिज लात मशीन |
Max. मैक्स। Length of Workpiece (mm) वर्कपीस की लंबाई (मिमी): |
10000 मिमी |
स्पिंडल स्पीड की रेंज (आरपीएम): |
2 - 200 आर.पी.एम |
मशीनिंग क्षमता: |
अत्यधिक टिकाऊ |
स्पिंडल बोर (मिमी): |
105 |
बिस्तर की चौड़ाई (मिमी): |
755 |
स्पिंडल मोटर पावर (किलोवाट): |
22 किलोवाट |
स्पिंडल बोर: |
130 मिमी |
Max. अधिकतम. Swing Diameter (mm) स्विंग व्यास (मिमी): |
1600 मिमी |
रंग: |
अनुकूलित |

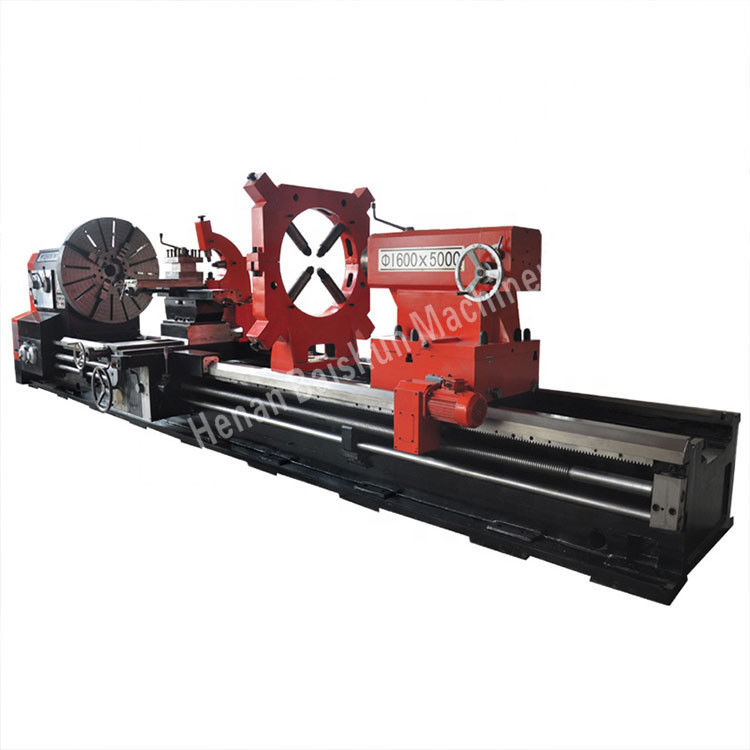

1600 मिमी स्विंग 16 टन लोडिंग क्षमता यूनिवर्सल क्षैतिज टरथ मशीन
मशीन का वर्णन:
भारी-भरकम क्षैतिज टर्न मशीन को अंतरराष्ट्रीय स्तर पर उन्नत तरीकों और विनिर्माण प्रौद्योगिकी का उपयोग करके डिजाइन किया गया है, जो नवीनतम राष्ट्रीय परिशुद्धता मानकों का पालन करता है।स्वतः नियंत्रण, हाइड्रोलिक नियंत्रण, और आधुनिक यांत्रिक डिजाइन कई विषयों और परिशुद्धता विनिर्माण प्रौद्योगिकी की श्रेणियों से।
CW6150, CW6163, CW61100, CW61125, और CW61160 भारी शुल्क वाले टर्न का उपयोग कास्ट आयरन और स्टील वर्कपीस के साथ-साथ मध्यम से बड़े गैर-लोहे के धातु भागों को मोड़ने या मशीनिंग करने के लिए उपयुक्त है।वे बाहरी बेलनाकार सतह घूर्णन कर सकते हैं, आंतरिक छेद और अंत चेहरे घूर्णन, और विभिन्न आंतरिक और बाहरी मीट्रिक, इंच, मॉड्यूल, और व्यास पिच धागे। शीर्ष स्लाइड का उपयोग छोटे कॉपर के घूर्णन के लिए स्वतंत्र रूप से किया जा सकता है।ये टर्न उच्च शक्ति का दावा करते हैं, उच्च कठोरता, और घूर्णन गति की एक विस्तृत श्रृंखला, उन्हें उच्च गति और मजबूत बल घूर्णन संचालन के लिए आदर्श बनाते हैं।
प्रमुख विशेषताएं:
1विभिन्न सामग्रियों के लिए उच्च गति वाले इस्पात और कार्बाइड काटने के औजारों के लिए उपयुक्त सार्वभौमिक टर्न।
2उच्च कठोरता और सटीकता के लिए मध्यम आवृत्ति कठोर।
3स्थिर मशीनिंग संचालन के लिए मजबूत धुरी कठोरता और समर्थन क्षमता।
4कुशल प्रसंस्करण के लिए चिकनी गति और कम तापमान वृद्धि के साथ बड़ी गति सीमा।
| तकनीकी मद मॉडल |
CW6163 / CW6263 |
CW6180Q / CW6280Q |
CW6180B / CW6280B |
CW61110Q / CW62110Q |
CW61125Q / CW62125Q |
CW61125B | CW61160B | CW61160 | CW61200 | CW61250 | |||
| बिस्तर पर स्विंग व्यास | 630 मिमी | 800 मिमी | 800 मिमी | 1100 मिमी | 1250 मिमी | 1250 मिमी | 1600 मिमी | 1600 मिमी | 2000 मिमी | 2500 मिमी | |||
| गाड़ी/क्रॉस स्लाइड पर स्विंग व्यास | 350 मिमी | 480 मिमी | 480 मिमी | 800 मिमी | 920 मिमी | 860 मिमी | 1200 मिमी | 1200 मिमी | 1600 मिमी | 2100 मिमी | |||
| अंतर/सैडल पर स्विंग व्यास | CW6163- कोई अंतर नहीं |
CW6180Q- कोई अंतर नहीं |
CW6180B- कोई अंतर नहीं |
CW61110Q-- कोई अंतर नहीं |
CW61125Q--कोई अंतर नहीं | कोई अंतर नहीं |
|||||||
| CW6263- 800 मिमी |
CW6280Q- 1000 मिमी |
CW6280B- 1000 मिमी |
CW62110Q-- 1300 मिमी |
CW62125Q--1500 मिमी | |||||||||
| अधिकतम. काम के टुकड़े की लंबाई | 1500mm; 2000mm; 3000mm; 4000mm; 5000mm; 6000mm; 8000mm; 10000mm; 12000mm; 14000mm; 16000mm; 18000mm; 20000mm | ||||||||||||
| काम के टुकड़े का वजन | 2 टन | 2 टन | 2.5 टन | 2.5 टन | 2.5 टन | 6 टन | 6 टन | 16 टन | 16 टन | 16 टन | |||
| धुरी के छेद का व्यास | 105 मिमी | 105 मिमी | 105 मिमी | 105 मिमी | 105 मिमी | 130 मिमी | 130 मिमी | 130 मिमी | 130 मिमी | 130 मिमी | |||
| गाइड रेल की चौड़ाई | 550 मिमी | 550 मिमी | 600 मिमी | 600 मिमी | 600 मिमी | 755 मिमी | 755 मिमी | 1100 मिमी | 1100 मिमी | 1100 मिमी | |||
| मुख्य मोटर शक्ति | 11 किलोवाट | 11 किलोवाट | 11 किलोवाट | 11 किलोवाट | 11 किलोवाट | 22 किलोवाट | 22 किलोवाट | 22 किलोवाट | 22 किलोवाट | 22 किलोवाट | |||
मशीन चित्र
