उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Baishun
प्रमाणन: ISO
मॉडल संख्या: CW61160
दस्तावेज़: उत्पाद पुस्तिका पीडीएफ
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: negotiable
पैकेजिंग विवरण: निर्यात मानक लकड़ी के मामले पैकेज या ग्राहकों के साथ बातचीत
प्रसव के समय: 70 कार्य दिवस
भुगतान शर्तें: टी/टी, एल/सी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: 20 सेट/सेट प्रति माह
नाम: |
चीन बिक्री के लिए क्षैतिज सार्वभौमिक भारी शुल्क धातु टर्न |
Max. मैक्स। Length of Workpiece (mm) वर्कपीस की लंबाई (मिमी): |
10000 मिमी |
स्पिंडल स्पीड की रेंज (आरपीएम): |
2 - 200 आर.पी.एम |
मशीनिंग क्षमता: |
अत्यधिक टिकाऊ |
स्पिंडल बोर (मिमी): |
105 |
बिस्तर की चौड़ाई (मिमी): |
1100 |
Max. अधिकतम. Turned Length (mm) मुड़ी हुई लंबाई (मिमी): |
10000 मिमी |
स्पिंडल मोटर पावर (किलोवाट): |
22 किलोवाट |
वजन (किलो): |
15000 किग्रा |
स्वचालित ग्रेड: |
नियमावली |
स्पिंडल बोर: |
105 एमएम |
Max. अधिकतम. Swing Diameter (mm) स्विंग व्यास (मिमी): |
2000 मिमी |
नाम: |
चीन बिक्री के लिए क्षैतिज सार्वभौमिक भारी शुल्क धातु टर्न |
Max. मैक्स। Length of Workpiece (mm) वर्कपीस की लंबाई (मिमी): |
10000 मिमी |
स्पिंडल स्पीड की रेंज (आरपीएम): |
2 - 200 आर.पी.एम |
मशीनिंग क्षमता: |
अत्यधिक टिकाऊ |
स्पिंडल बोर (मिमी): |
105 |
बिस्तर की चौड़ाई (मिमी): |
1100 |
Max. अधिकतम. Turned Length (mm) मुड़ी हुई लंबाई (मिमी): |
10000 मिमी |
स्पिंडल मोटर पावर (किलोवाट): |
22 किलोवाट |
वजन (किलो): |
15000 किग्रा |
स्वचालित ग्रेड: |
नियमावली |
स्पिंडल बोर: |
105 एमएम |
Max. अधिकतम. Swing Diameter (mm) स्विंग व्यास (मिमी): |
2000 मिमी |

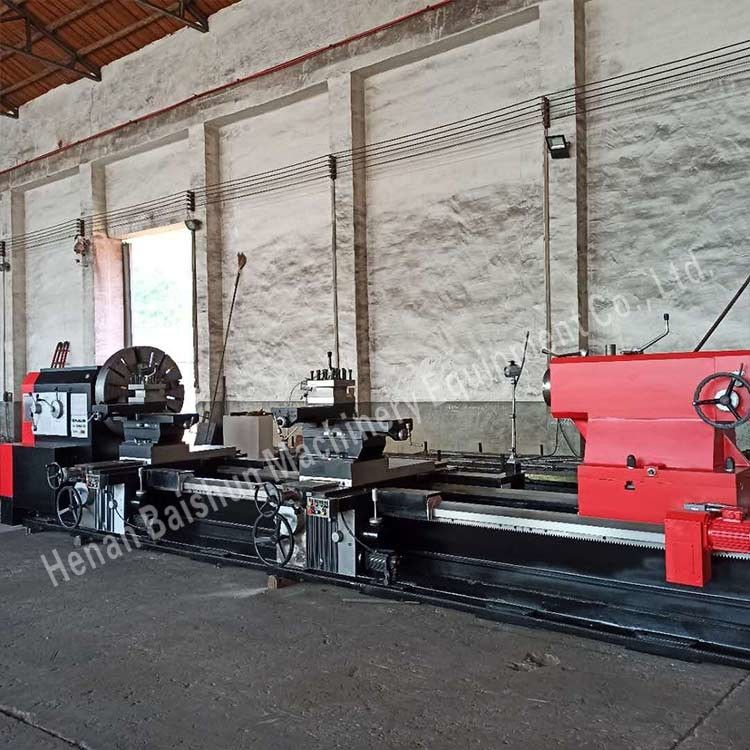

चीन उच्च परिशुद्धता क्षैतिज सार्वभौमिक भारी शुल्क धातु लात कीमतें
मशीन का वर्णन:
भारी-भरकम क्षैतिज टर्न मशीन को अंतरराष्ट्रीय स्तर पर उन्नत तरीकों और विनिर्माण प्रौद्योगिकी का उपयोग करके डिजाइन किया गया है, जो नवीनतम राष्ट्रीय परिशुद्धता मानकों का पालन करता है।स्वतः नियंत्रण, हाइड्रोलिक नियंत्रण, और आधुनिक यांत्रिक डिजाइन कई विषयों और परिशुद्धता विनिर्माण प्रौद्योगिकी की श्रेणियों से।
1उच्च गुणवत्ता वाले ग्रे कास्ट आयरन का उपयोग कर बिस्तर राल रेत मोल्डिंग द्वारा बनाया जाता है, और सील रेत संरचना का उपयोग, तीन आयताकार फ्लैट गाइड रेल का उपयोग करके गाइड,उच्च आवृत्ति शमन और पीसने की तकनीक का उपयोग. बिस्तर ऊपरी चौड़ाई 1600 मिमी है. नीचे चिप मोड का उपयोग कर चिप.
2दो बिंदुओं द्वारा समर्थित धुरी, एक सटीक धुरी के साथ बीयरिंग, उच्च आवृत्ति शमन और प्रसंस्करण के लिए पीसने की प्रक्रिया के बाद ट्रांसमिशन गियर,और दांत शीर्ष किनारे ट्रिमिंग प्रौद्योगिकी, स्पिंडल बॉक्स स्नेहन के लिए शक्तिशाली तेल का उपयोग कर, बंद संस्थानों के विश्वसनीय भूलभुलैया का उपयोग कर सामने स्पिंडल, प्रभावी रूप से तेल के रिसाव और हेडस्टॉक में विदेशी वस्तुओं को रोक सकते हैं।
3मुख्य ट्रांसमिशन सिस्टम डीसी मोटर चालित धुरी घूर्णन द्वारा, मुख्य मोटर और ट्रांसमिशन तंत्र के बीच, लचीला युग्मन द्वारा जुड़े हुए हैं, इसमें अच्छे यांत्रिक गुण हैं।
4.टाइलस्टॉक शरीर के ऊपरी भाग और शरीर के निचले भाग से बना होता है। शरीर के ऊपरी भाग पर टाइलस्टॉक स्पिंडल और स्पिंडल सेंटरलाइन समायोजन तंत्र से लैस होता है।शरीर के नीचे एक tailstock तेजी से चलती तंत्र और ताला तंत्र से लैस है. टेलस्टॉक आस्तीन में निर्मित शीर्ष संरचना को अपनाया जाता है; आस्तीन त्वरित शिफ्ट और टेलस्टॉक आस्तीन तेजी से चलती तंत्र को अलग मोटर ड्राइव द्वारा संचालित किया जाता है।
5. दबाव प्लेट धारक का उपयोग करने वाले टावर को तीन भागों में विभाजित किया गया है, बड़े गाड़ी, क्रॉस स्लाइड और शीर्ष चाकू ब्लॉक द्वारा, उच्च शक्ति, उच्च कठोरता और अन्य विशेषताओं के साथ,भारी काटने के लिए उपयुक्त.
6एक्सटेंशन यूनिट रेल पेस्ट टिन जस्ता तांबा प्लेट विधि, एप्रन और सीढ़ी उपकरण वाहक लिंक, मोटर वाहन किसी भी शंकु को काटने के लिए।
7दो अक्षों की स्लाइडिंग संरचना के लिए फ़ीड बॉक्स, विभिन्न फ़ीड के परिवर्तन को प्राप्त कर सकता है।
8हाइड्रोलिक सिलेंडरों को नियंत्रित करने के लिए उपयोग की जाने वाली हाइड्रोलिक प्रणाली, धुरी बॉक्स गियर स्वचालित शिफ्ट और मजबूर स्नेहन का एहसास करती है, प्रणाली विश्वसनीय, सुविधाजनक रखरखाव का काम करती है।
मशीन विनिर्देश:
| तकनीकी मद मॉडल |
CW6163 / CW6263 |
CW6180Q / CW6280Q |
CW6180B / CW6280B |
CW61110Q / CW62110Q |
CW61125Q / CW62125Q |
CW61125B | CW61160B | CW61160 | CW61200 | CW61250 | |||
| बिस्तर पर स्विंग व्यास | 630 मिमी | 800 मिमी | 800 मिमी | 1100 मिमी | 1250 मिमी | 1250 मिमी | 1600 मिमी | 1600 मिमी | 2000 मिमी | 2500 मिमी | |||
| गाड़ी/क्रॉस स्लाइड पर स्विंग व्यास | 350 मिमी | 480 मिमी | 480 मिमी | 800 मिमी | 920 मिमी | 860 मिमी | 1200 मिमी | 1200 मिमी | 1600 मिमी | 2100 मिमी | |||
| अंतर/सैडल पर स्विंग व्यास | CW6163- कोई अंतर नहीं |
CW6180Q- कोई अंतर नहीं |
CW6180B- कोई अंतर नहीं |
CW61110Q-- कोई अंतर नहीं |
CW61125Q--कोई अंतर नहीं | कोई अंतर नहीं |
|||||||
| CW6263- 800 मिमी |
CW6280Q- 1000 मिमी |
CW6280B- 1000 मिमी |
CW62110Q-- 1300 मिमी |
CW62125Q--1500 मिमी | |||||||||
| अधिकतम. काम के टुकड़े की लंबाई | 1500mm; 2000mm; 3000mm; 4000mm; 5000mm; 6000mm; 8000mm; 10000mm; 12000mm; 14000mm; 16000mm; 18000mm; 20000mm | ||||||||||||
| काम के टुकड़े का वजन | 2 टन | 2 टन | 2.5 टन | 2.5 टन | 2.5 टन | 6 टन | 6 टन | 16 टन | 16 टन | 16 टन | |||
| धुरी के छेद का व्यास | 105 मिमी | 105 मिमी | 105 मिमी | 105 मिमी | 105 मिमी | 130 मिमी | 130 मिमी | 130 मिमी | 130 मिमी | 130 मिमी | |||
| गाइड रेल की चौड़ाई | 550 मिमी | 550 मिमी | 600 मिमी | 600 मिमी | 600 मिमी | 755 मिमी | 755 मिमी | 1100 मिमी | 1100 मिमी | 1100 मिमी | |||
| मुख्य मोटर शक्ति | 11 किलोवाट | 11 किलोवाट | 11 किलोवाट | 11 किलोवाट | 11 किलोवाट | 22 किलोवाट | 22 किलोवाट | 22 किलोवाट | 22 किलोवाट | 22 किलोवाट | |||
