उत्पाद विवरण
उत्पत्ति के प्लेस: हेनान, चीन
ब्रांड नाम: Baishun
प्रमाणन: ISO
मॉडल संख्या: CW6180B
दस्तावेज़: उत्पाद पुस्तिका पीडीएफ
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: negotiable
पैकेजिंग विवरण: निर्यात मानक लकड़ी के मामले पैकेज या ग्राहकों के साथ बातचीत
प्रसव के समय: 65 कार्य दिवस
भुगतान शर्तें: टी/टी, एल/सी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: 20 सेट/सेट प्रति माह
नाम: |
CW61 सीरीज हैवी ड्यूटी यूनिवर्सल मेटल हॉरिजॉन्टल लेथ मशीन टोरनो |
Max. मैक्स। Length of Workpiece (mm) वर्कपीस की लंबाई (मिमी): |
10000 मिमी |
स्पिंडल स्पीड की रेंज (आरपीएम): |
4.8 - 640 आर.पी.एम. |
मशीनिंग क्षमता: |
अत्यधिक टिकाऊ |
बिस्तर की चौड़ाई (मिमी): |
600 |
Max. अधिकतम. Turned Length (mm) मुड़ी हुई लंबाई (मिमी): |
10000 मिमी |
प्रकार: |
क्षैतिज |
स्पिंडल मोटर पावर (किलोवाट): |
11kw |
वोल्टेज: |
380 वी, 50 हर्ट्ज, 3 चरण |
वजन (किलो): |
9000 किग्रा |
स्पिंडल बोर: |
105 एमएम |
Max. अधिकतम. Swing Diameter (mm) स्विंग व्यास (मिमी): |
800 मिमी |
नाम: |
CW61 सीरीज हैवी ड्यूटी यूनिवर्सल मेटल हॉरिजॉन्टल लेथ मशीन टोरनो |
Max. मैक्स। Length of Workpiece (mm) वर्कपीस की लंबाई (मिमी): |
10000 मिमी |
स्पिंडल स्पीड की रेंज (आरपीएम): |
4.8 - 640 आर.पी.एम. |
मशीनिंग क्षमता: |
अत्यधिक टिकाऊ |
बिस्तर की चौड़ाई (मिमी): |
600 |
Max. अधिकतम. Turned Length (mm) मुड़ी हुई लंबाई (मिमी): |
10000 मिमी |
प्रकार: |
क्षैतिज |
स्पिंडल मोटर पावर (किलोवाट): |
11kw |
वोल्टेज: |
380 वी, 50 हर्ट्ज, 3 चरण |
वजन (किलो): |
9000 किग्रा |
स्पिंडल बोर: |
105 एमएम |
Max. अधिकतम. Swing Diameter (mm) स्विंग व्यास (मिमी): |
800 मिमी |

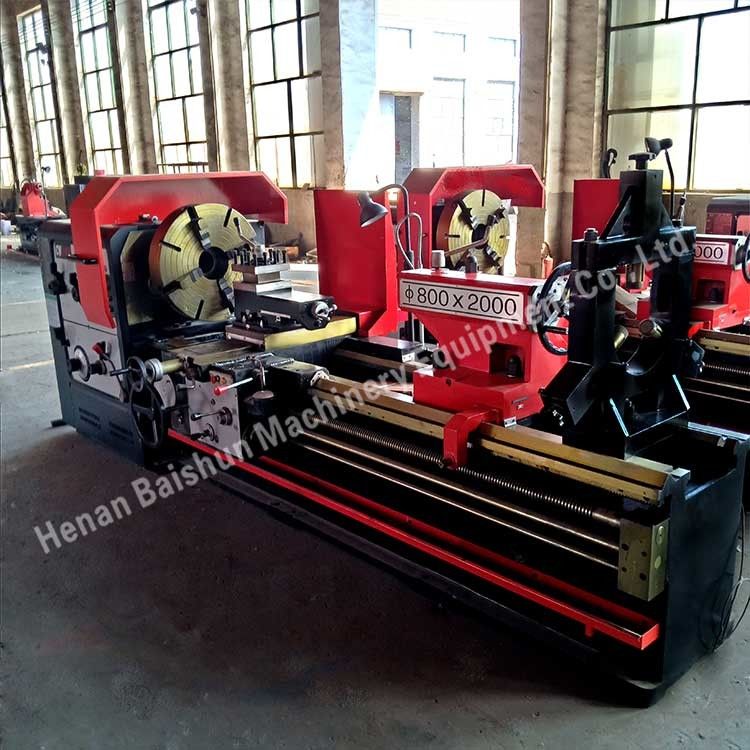

सीडब्ल्यू61 श्रृंखला भारी शुल्क सार्वभौमिक धातु क्षैतिज लथ मशीन Torno
CW6150, CW6163, CW61100, CW61125, और CW61160 भारी शुल्क वाले टर्न का उपयोग कास्ट आयरन और स्टील वर्कपीस के साथ-साथ मध्यम से बड़े गैर-लोहे के धातु भागों को मोड़ने या मशीनिंग करने के लिए उपयुक्त है।वे बाहरी बेलनाकार सतह घूर्णन कर सकते हैं, आंतरिक छेद और अंत चेहरे घूर्णन, और विभिन्न आंतरिक और बाहरी मीट्रिक, इंच, मॉड्यूल, और व्यास पिच धागे। शीर्ष स्लाइड का उपयोग छोटे कॉपर के घूर्णन के लिए स्वतंत्र रूप से किया जा सकता है।ये टर्न उच्च शक्ति का दावा करते हैं, उच्च कठोरता, और घूर्णन गति की एक विस्तृत श्रृंखला, उन्हें उच्च गति और मजबूत बल घूर्णन संचालन के लिए आदर्श बनाते हैं।
1उच्च गुणवत्ता वाले ग्रे कास्ट आयरन का उपयोग कर बिस्तर राल रेत मोल्डिंग द्वारा बनाया जाता है, और सील रेत संरचना का उपयोग, तीन आयताकार फ्लैट गाइड रेल का उपयोग करके गाइड,उच्च आवृत्ति शमन और पीसने की तकनीक का उपयोग. बिस्तर ऊपरी चौड़ाई 1600 मिमी है. नीचे चिप मोड का उपयोग कर चिप.
2दो बिंदुओं द्वारा समर्थित धुरी, एक सटीक धुरी के साथ बीयरिंग, उच्च आवृत्ति शमन और प्रसंस्करण के लिए पीसने की प्रक्रिया के बाद ट्रांसमिशन गियर,और दांत शीर्ष किनारे ट्रिमिंग प्रौद्योगिकी, स्पिंडल बॉक्स स्नेहन के लिए शक्तिशाली तेल का उपयोग कर, बंद संस्थानों के विश्वसनीय भूलभुलैया का उपयोग कर सामने स्पिंडल, प्रभावी रूप से तेल के रिसाव और हेडस्टॉक में विदेशी वस्तुओं को रोक सकते हैं।
3मुख्य ट्रांसमिशन सिस्टम डीसी मोटर चालित धुरी घूर्णन द्वारा, मुख्य मोटर और ट्रांसमिशन तंत्र के बीच, लचीला युग्मन द्वारा जुड़े हुए हैं, इसमें अच्छे यांत्रिक गुण हैं।
4.टाइलस्टॉक शरीर के ऊपरी भाग और शरीर के निचले भाग से बना होता है। शरीर के ऊपरी भाग पर टाइलस्टॉक स्पिंडल और स्पिंडल सेंटरलाइन समायोजन तंत्र से लैस होता है।शरीर के नीचे एक tailstock तेजी से चलती तंत्र और ताला तंत्र से लैस है. टेलस्टॉक आस्तीन में निर्मित शीर्ष संरचना को अपनाया जाता है; आस्तीन त्वरित शिफ्ट और टेलस्टॉक आस्तीन तेजी से चलती तंत्र को अलग मोटर ड्राइव द्वारा संचालित किया जाता है।
5. दबाव प्लेट धारक का उपयोग करने वाले टावर को तीन भागों में विभाजित किया गया है, बड़े गाड़ी, क्रॉस स्लाइड और शीर्ष चाकू ब्लॉक द्वारा, उच्च शक्ति, उच्च कठोरता और अन्य विशेषताओं के साथ,भारी काटने के लिए उपयुक्त.
6एक्सटेंशन यूनिट रेल पेस्ट टिन जस्ता तांबा प्लेट विधि, एप्रन और सीढ़ी उपकरण वाहक लिंक, मोटर वाहन किसी भी शंकु को काटने के लिए।
मशीन विनिर्देश
| तकनीकी मद मॉडल |
CW6163 / CW6263 |
CW6180Q / CW6280Q |
CW6180B / CW6280B |
CW61110Q / CW62110Q |
CW61125Q / CW62125Q |
CW61125B | CW61160B | CW61160 | CW61200 | CW61250 | |||
| बिस्तर पर स्विंग व्यास | 630 मिमी | 800 मिमी | 800 मिमी | 1100 मिमी | 1250 मिमी | 1250 मिमी | 1600 मिमी | 1600 मिमी | 2000 मिमी | 2500 मिमी | |||
| गाड़ी/क्रॉस स्लाइड पर स्विंग व्यास | 350 मिमी | 480 मिमी | 480 मिमी | 800 मिमी | 920 मिमी | 860 मिमी | 1200 मिमी | 1200 मिमी | 1600 मिमी | 2100 मिमी | |||
| अंतर/सैडल पर स्विंग व्यास | CW6163- कोई अंतर नहीं |
CW6180Q- कोई अंतर नहीं |
CW6180B- कोई अंतर नहीं |
CW61110Q-- कोई अंतर नहीं |
CW61125Q--कोई अंतर नहीं | कोई अंतर नहीं |
|||||||
| CW6263- 800 मिमी |
CW6280Q- 1000 मिमी |
CW6280B- 1000 मिमी |
CW62110Q-- 1300 मिमी |
CW62125Q--1500 मिमी | |||||||||
| अधिकतम. काम के टुकड़े की लंबाई | 1500mm; 2000mm; 3000mm; 4000mm; 5000mm; 6000mm; 8000mm; 10000mm; 12000mm; 14000mm; 16000mm; 18000mm; 20000mm | ||||||||||||
| काम के टुकड़े का वजन | 2 टन | 2 टन | 2.5 टन | 2.5 टन | 2.5 टन | 6 टन | 6 टन | 16 टन | 16 टन | 16 टन | |||
| धुरी के छेद का व्यास | 105 मिमी | 105 मिमी | 105 मिमी | 105 मिमी | 105 मिमी | 130 मिमी | 130 मिमी | 130 मिमी | 130 मिमी | 130 मिमी | |||
| गाइड रेल की चौड़ाई | 550 मिमी | 550 मिमी | 600 मिमी | 600 मिमी | 600 मिमी | 755 मिमी | 755 मिमी | 1100 मिमी | 1100 मिमी | 1100 मिमी | |||
| मुख्य मोटर शक्ति | 11 किलोवाट | 11 किलोवाट | 11 किलोवाट | 11 किलोवाट | 11 किलोवाट | 22 किलोवाट | 22 किलोवाट | 22 किलोवाट | 22 किलोवाट | 22 किलोवाट | |||
