उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Baishun
प्रमाणन: ISO
मॉडल संख्या: CW61160
दस्तावेज़: उत्पाद पुस्तिका पीडीएफ
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: negotiable
पैकेजिंग विवरण: निर्यात मानक लकड़ी के मामले पैकेज या ग्राहकों के साथ बातचीत
प्रसव के समय: 55 कार्य दिवस
भुगतान शर्तें: टी/टी, एल/सी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: 20 सेट/सेट प्रति माह
Max. मैक्स। Length of Workpiece (mm) वर्कपीस की लंबाई (मिमी): |
10000 मिमी |
स्पिंडल स्पीड की रेंज (आरपीएम): |
2 - 200 आर.पी.एम |
मशीनिंग क्षमता: |
अत्यधिक टिकाऊ |
स्पिंडल बोर (मिमी): |
105 |
बिस्तर की चौड़ाई (मिमी): |
750 |
प्रकार: |
क्षैतिज |
स्पिंडल मोटर पावर (किलोवाट): |
22 किलोवाट |
वोल्टेज: |
380 वी, 50 हर्ट्ज, 3 चरण |
वजन (किलो): |
15000 किग्रा |
नाम: |
CW61160B मैनुअल भारी कार्य क्षैतिज यांत्रिक घूर्णन मशीन |
स्पिंडल बोर: |
105 एमएम |
Max. अधिकतम. Swing Diameter (mm) स्विंग व्यास (मिमी): |
1600 मिमी |
Max. मैक्स। Length of Workpiece (mm) वर्कपीस की लंबाई (मिमी): |
10000 मिमी |
स्पिंडल स्पीड की रेंज (आरपीएम): |
2 - 200 आर.पी.एम |
मशीनिंग क्षमता: |
अत्यधिक टिकाऊ |
स्पिंडल बोर (मिमी): |
105 |
बिस्तर की चौड़ाई (मिमी): |
750 |
प्रकार: |
क्षैतिज |
स्पिंडल मोटर पावर (किलोवाट): |
22 किलोवाट |
वोल्टेज: |
380 वी, 50 हर्ट्ज, 3 चरण |
वजन (किलो): |
15000 किग्रा |
नाम: |
CW61160B मैनुअल भारी कार्य क्षैतिज यांत्रिक घूर्णन मशीन |
स्पिंडल बोर: |
105 एमएम |
Max. अधिकतम. Swing Diameter (mm) स्विंग व्यास (मिमी): |
1600 मिमी |

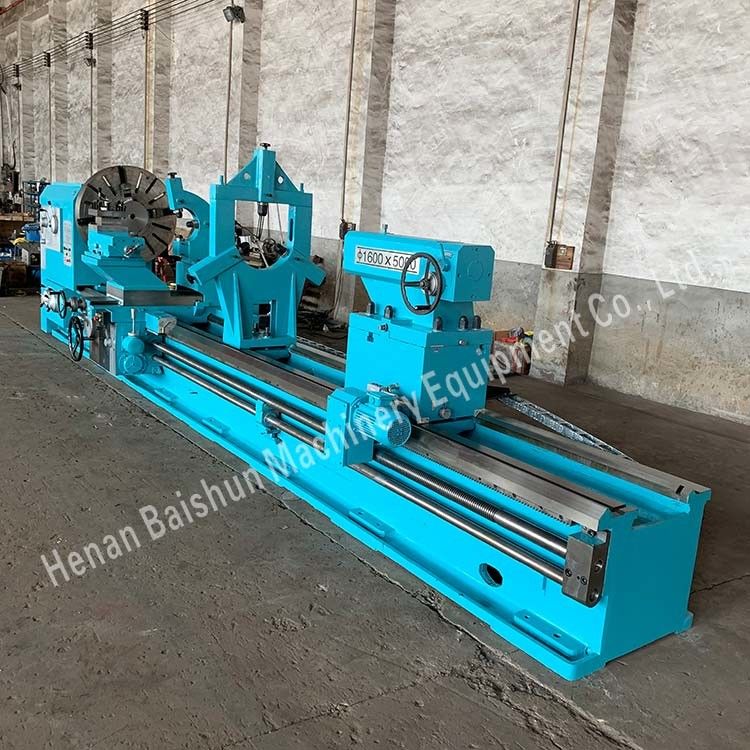

CW61160B मैनुअल भारी शुल्क यांत्रिक घुमावदार क्षैतिज टर्न मशीन
सार्वभौमिक क्षैतिज टर्न मशीन का परिचय:
1इस मशीन का उपयोग कास्टिंग, स्टील और छोटे और मध्यम आकार के गैर लौह भागों को संसाधित करने के लिए किया जा सकता है।
2. वे बाहरी बेलनाकार, आंतरिक छेद और अंत चेहरे को मोड़ने के लिए भी उपयुक्त हैं। इसके अलावा यह ग्रूव ब्रोचिंग, ड्रिलिंग, बोरिंग और ट्रेपनिंग कर सकता है।
3वे मीट्रिक, इंच, मॉड्यूल, व्यास पिच धागे और विभिन्न आंतरिक और बाहरी धागे भी काट सकते हैं।
4शीर्ष स्लाइड न केवल छोटी शंकुआकार सतह को काटने के लिए स्वतंत्र रूप से काम कर सकता है, बल्कि लंबी शंकुआकार सतह को काटने के लिए अनुदैर्ध्य फ़ीड भी कर सकता है।
5स्पिंडल बीयरिंग घरेलू प्रसिद्ध ब्रांड कंपनी के उत्पादों का उपयोग करते हैं।
6थर्मल विरूपण को समान बनाने के लिए हेडस्टॉक सममित संरचना लेता है, धुरी के केंद्र से बचने से ऑफसेट उत्पन्न होता है।
7थर्मल विरूपण को कम करने के लिए हेडस्टॉक तेल स्नान परिसंचारी स्नेहन को अपनाता है।
8. धुरी के फ्रोंड अंत इसकी सटीकता में सुधार और इसकी कठोरता बढ़ाने के लिए गेंद असर के साथ संपर्क में दो तरफा कोणीय के तीन समर्थन संरचना को अपनाता है
9हेडस्टॉक और गाइड वे में गियर को सटीक ट्रांसमिशन और उच्च कठोरता सुनिश्चित करने के लिए बुझाने से संसाधित किया जाता है।
मशीन विनिर्देश:
| तकनीकी मद मॉडल |
CW6163 / CW6263 |
CW6180Q / CW6280Q |
CW6180B / CW6280B |
CW61110Q / CW62110Q |
CW61125Q / CW62125Q |
CW61125B | CW61160B | CW61160 | CW61200 | CW61250 | |||
| बिस्तर पर स्विंग व्यास | 630 मिमी | 800 मिमी | 800 मिमी | 1100 मिमी | 1250 मिमी | 1250 मिमी | 1600 मिमी | 1600 मिमी | 2000 मिमी | 2500 मिमी | |||
| गाड़ी/क्रॉस स्लाइड पर स्विंग व्यास | 350 मिमी | 480 मिमी | 480 मिमी | 800 मिमी | 920 मिमी | 860 मिमी | 1200 मिमी | 1200 मिमी | 1600 मिमी | 2100 मिमी | |||
| अंतर/सैडल पर स्विंग व्यास | CW6163- कोई अंतर नहीं |
CW6180Q- कोई अंतर नहीं |
CW6180B- कोई अंतर नहीं |
CW61110Q-- कोई अंतर नहीं |
CW61125Q--कोई अंतर नहीं | कोई अंतर नहीं |
|||||||
| CW6263- 800 मिमी |
CW6280Q- 1000 मिमी |
CW6280B- 1000 मिमी |
CW62110Q-- 1300 मिमी |
CW62125Q--1500 मिमी | |||||||||
| अधिकतम. काम के टुकड़े की लंबाई | 1500mm; 2000mm; 3000mm; 4000mm; 5000mm; 6000mm; 8000mm; 10000mm; 12000mm; 14000mm; 16000mm; 18000mm; 20000mm | ||||||||||||
| काम के टुकड़े का वजन | 2 टन | 2 टन | 2.5 टन | 2.5 टन | 2.5 टन | 6 टन | 6 टन | 16 टन | 16 टन | 16 टन | |||
| धुरी के छेद का व्यास | 105 मिमी | 105 मिमी | 105 मिमी | 105 मिमी | 105 मिमी | 130 मिमी | 130 मिमी | 130 मिमी | 130 मिमी | 130 मिमी | |||
| गाइड रेल की चौड़ाई | 550 मिमी | 550 मिमी | 600 मिमी | 600 मिमी | 600 मिमी | 755 मिमी | 755 मिमी | 1100 मिमी | 1100 मिमी | 1100 मिमी | |||
| मुख्य मोटर शक्ति | 11 किलोवाट | 11 किलोवाट | 11 किलोवाट | 11 किलोवाट | 11 किलोवाट | 22 किलोवाट | 22 किलोवाट | 22 किलोवाट | 22 किलोवाट | 22 किलोवाट | |||
मशीन चित्रः
CW6163 / CW6263 क्षैतिज सार्वभौमिक टर्न मशीनः
मुख्य तकनीकी डेटाः
बिस्तर पर अधिकतम स्विंग व्यासः 630 मिमी
अंतर पर अधिकतम स्विंग व्यासः 800 मिमी
गाड़ी के ऊपर अधिकतम स्विंग व्यासः 350 मिमी
अधिकतम प्रसंस्करण कार्य टुकड़ा लंबाईः आपके अनुरोध के अनुसार
अधिकतम लोड क्षमताः 2 टन(बिस्तर की चौड़ाईः 550 मिमी)
CW6180Q / CW6280Q क्षैतिज सार्वभौमिक टर्न मशीनः
मुख्य तकनीकी डेटाः
बिस्तर पर अधिकतम स्विंग व्यासः 800 मिमी
अंतर पर अधिकतम स्विंग व्यासः 1000 मिमी
गाड़ी के ऊपर अधिकतम स्विंग व्यासः 480 मिमी
अधिकतम प्रसंस्करण कार्य टुकड़ा लंबाईः आपके अनुरोध के अनुसार
अधिकतम लोड क्षमताः 2 टन(बिस्तर की चौड़ाईः 550 मिमी)
CW6180B / CW6280B क्षैतिज सार्वभौमिक टर्न मशीनः
मुख्य तकनीकी डेटाः
बिस्तर पर अधिकतम स्विंग व्यासः 800 मिमी
अंतर पर अधिकतम स्विंग व्यासः 1000 मिमी
गाड़ी के ऊपर अधिकतम स्विंग व्यासः 480 मिमी
अधिकतम प्रसंस्करण कार्य टुकड़ा लंबाईः आपके अनुरोध के अनुसार
अधिकतम लोड क्षमताः2.5टन(बिस्तर की चौड़ाईः 600 मिमी)
CW61125Q / CW62125Q क्षैतिज सार्वभौमिक टर्न मशीनः
मुख्य तकनीकी डेटाः
बिस्तर पर अधिकतम स्विंग व्यासः 1250 मिमी
अंतर पर अधिकतम स्विंग व्यासः 1450 मिमी
गाड़ी के ऊपर अधिकतम स्विंग व्यासः 920 मिमी
अधिकतम प्रसंस्करण कार्य टुकड़ा लंबाईः आपके अनुरोध के अनुसार
अधिकतम लोड क्षमताः2.5 टन (बिस्तर की चौड़ाईः 600 मिमी)
नोट किया गया:यदि बिस्तर की चौड़ाई 755 मिमी है, तो अधिकतम लोड क्षमता 6 टन है।
CW61160B क्षैतिज सार्वभौमिक रोल टर्न मशीन:
मुख्य तकनीकी डेटाः
बिस्तर पर अधिकतम स्विंग व्यासः 1600 मिमी
गाड़ी के ऊपर अधिकतम स्विंग व्यासः 1200 मिमी
अधिकतम प्रसंस्करण कार्य टुकड़ा लंबाईः आपके अनुरोध के अनुसार
अधिकतम लोड क्षमताः 6 टन (बिस्तर की चौड़ाईः 755 मिमी)
नोट किया गया:यदि बिस्तर की चौड़ाई 1100 मिमी है, तो अधिकतम लोड क्षमता 16 टन है।
CW61200 क्षैतिज सार्वभौमिक रोल टर्न मशीन:
मुख्य तकनीकी डेटाः
बिस्तर पर अधिकतम स्विंग व्यासः 2000 मिमी
गाड़ी पर अधिकतम स्विंग व्यासः 1600 मिमी
अधिकतम प्रसंस्करण कार्य टुकड़ा लंबाईः आपके अनुरोध के अनुसार
अधिकतम लोड क्षमताः 16 टन (बिस्तर की चौड़ाईः 1100 मिमी)
C61200 भारी कार्य क्षैतिज पारंपरिक रोल टर्न मशीनः
मुख्य तकनीकी डेटाः
बिस्तर पर अधिकतम स्विंग व्यासः 2000 मिमी
गाड़ी पर अधिकतम स्विंग व्यासः 1600 मिमी
अधिकतम प्रसंस्करण कार्य टुकड़ा लंबाईः आपके अनुरोध के अनुसार
अधिकतम लोड क्षमताः 32 टन (बिस्तर की चौड़ाईः 1600 मिमी)
