उत्पाद विवरण
उत्पत्ति के प्लेस: हेनान, चीन
ब्रांड नाम: Baishun
प्रमाणन: ISO9001: 2008; CE
मॉडल संख्या: C61200
दस्तावेज़: उत्पाद पुस्तिका पीडीएफ
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: negotiable
पैकेजिंग विवरण: निर्यात मानक लकड़ी के मामले पैकेज या ग्राहकों के साथ बातचीत
प्रसव के समय: 70 कार्य दिवस
भुगतान शर्तें: टी/टी, एल/सी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: प्रति माह 10 सेट/सेट
Max. मैक्स। Length of Workpiece (mm) वर्कपीस की लंबाई (मिमी): |
8000 मिमी |
बिस्तर की चौड़ाई (मिमी): |
1600 |
Max. अधिकतम. Turned Length (mm) मुड़ी हुई लंबाई (मिमी): |
7800 मिमी |
वोल्टेज: |
380 वी, 50 हर्ट्ज, 3 चरण |
वजन (किलो): |
50000 किग्रा |
Max. अधिकतम. Swing Diameter (mm) स्विंग व्यास (मिमी): |
2000 मिमी |
सीएनसी या नहीं: |
सामान्य |
स्वचालित ग्रेड: |
अर्द्ध स्वचालित |
नाम: |
अतिरिक्त भारी कार्य क्षैतिज टर्न मशीन |
मशीन का प्रकार: |
क्षैतिज भारी कार्य लात मशीन |
केंद्रों के बीच की दूरी: |
8000 मिमी |
बिस्तर के ऊपर झूला: |
2000 मिमी |
मैक्स. पार स्लाइड पर स्विंग: |
1600 मिमी |
पावर (किलोवाट): |
75 |
Max. मैक्स। Length of Workpiece (mm) वर्कपीस की लंबाई (मिमी): |
8000 मिमी |
बिस्तर की चौड़ाई (मिमी): |
1600 |
Max. अधिकतम. Turned Length (mm) मुड़ी हुई लंबाई (मिमी): |
7800 मिमी |
वोल्टेज: |
380 वी, 50 हर्ट्ज, 3 चरण |
वजन (किलो): |
50000 किग्रा |
Max. अधिकतम. Swing Diameter (mm) स्विंग व्यास (मिमी): |
2000 मिमी |
सीएनसी या नहीं: |
सामान्य |
स्वचालित ग्रेड: |
अर्द्ध स्वचालित |
नाम: |
अतिरिक्त भारी कार्य क्षैतिज टर्न मशीन |
मशीन का प्रकार: |
क्षैतिज भारी कार्य लात मशीन |
केंद्रों के बीच की दूरी: |
8000 मिमी |
बिस्तर के ऊपर झूला: |
2000 मिमी |
मैक्स. पार स्लाइड पर स्विंग: |
1600 मिमी |
पावर (किलोवाट): |
75 |
मशीन का वर्णन:
C61200 अतिरिक्त बड़ा स्विंग व्यास भारी शुल्क धातु मोड़ और काटने क्षैतिज टरथ मशीन
यह मशीन पारंपरिक भारी ड्यूटी क्षैतिज लेथ है, यह उच्च गति स्टील हार्ड मिश्र धातु काटने के उपकरण, विभिन्न सामग्री शाफ्ट भागों, बेलनाकार और डिस्क के आकार के भागों के प्रसंस्करण के लिए उपयुक्त है।बेलनाकार मोड़ प्राप्त करने के लिए, चेहरे की खाई, काटने के स्लॉट, काटने, बोरिंग और शंकु के अंदर और बाहर मोड़ और अन्य प्रक्रियाएं।
डीसी मोटर ड्राइव के लिए मशीन उपकरण मुख्य ट्रांसमिशन, धुरी गति stepless गति विनियमन है। तो विभिन्न कदम और काम टुकड़ा के प्रसंस्करण में,यह उचित काटने की गति प्राप्त कर सकते हैं.
ट्रांसमिशन के अलगाव के लिए मशीन उपकरण फ़ीड सिस्टम, SCR का उपयोग अनंत रूप से परिवर्तनीय गति, व्यापक परिवर्तनीय गति रेंज, विभिन्न प्रसंस्करण परिस्थितियों में,वह सबसे उचित फ़ीड मात्रा चुन सकता है, उच्च आवृत्ति शमन और पीसने की प्रक्रिया के प्रसंस्करण के बाद मशीन उपकरण मार्गदर्शिका, यह मशीन उपकरण की सतह कठोरता और सटीकता में सुधार कर सकता है, साथ ही लंबी सेवा जीवन है।
1विभिन्न सामग्रियों के लिए उच्च गति वाले इस्पात और कार्बाइड काटने के औजारों के लिए उपयुक्त सार्वभौमिक टर्न।
2उच्च कठोरता और सटीकता के लिए मध्यम आवृत्ति कठोर।
3स्थिर मशीनिंग संचालन के लिए मजबूत धुरी कठोरता और समर्थन क्षमता।
4कुशल प्रसंस्करण के लिए चिकनी गति और कम तापमान वृद्धि के साथ बड़ी गति सीमा।
मशीन के मुख्य तकनीकी डेटाः
| मॉडल | C61160 | C61200 | C61250 | C61315 | |
| मैक्स. बिस्तर पर स्विच | मिमी | 1600 | 2000 | 2500 | 3150 |
| अधिकतम.गाड़ी/उपकरन के खंभे पर झूलना | मिमी | 1200 | 1600 | 2000 | 2600 |
| बिस्तर की चौड़ाई (तीन टर्न बेड) | मिमी | 1600 | 1600 | 1600/2100 | 2100 |
| काम के टुकड़े की अधिकतम लंबाई | m | 5-20 | 5-20 | 5-20 | 5-20 |
| काम के टुकड़े का अधिकतम वजन | टन | 32 | 32 | 32/75 | 75 |
| मुखौटा प्लेट का अधिकतम टोक़ | किलोग्राम | 8000 | 8000 | 8000 | 8000 |
| अधिकतम काटने की क्षमता | किलोग्राम | 8000 | 8000 | 8000 | 8000 |
| औजार के शंकु का अनुभाग आयाम | मिमी | 70x70 | 70x70 | 70x70 | 70x70 |
| हेडस्टॉक | |||||
| धुरी गति की प्रगति | चरणहीन | चरणहीन | चरणहीन | चरणहीन | |
| धुरी की गति की सीमा | आरपीएम | 1~200 0.8-160 0.025-125 |
1~200 0.8-160 0.025-125 |
1~200 0.8-160 0.025-125 |
1~200 0.8-160 0.025-125 |
| चक का व्यास | मिमी | 1600 | 2000 | 2500 | 3150 |
| चाकू आराम | |||||
| चरण. फ़ीड का संख्या | कदम | 18 | 18 | 18 | 18 |
| अनुदैर्ध्य फ़ीड की सीमा | mm/r | 0.125-48 | 0.125-48 | 0.125-48 | 0.125-48 |
| क्रॉस फीड की सीमा | mm/r | 0.063-24 | 0.063-24 | 0.063-24 | 0.063-24 |
| उपकरण स्लाइड मिश्रण की फ़ीड रेंज | mm/r | 0.063-24 | 0.063-24 | 0.063-24 | 0.063-24 |
| अनुदैर्ध्य तीव्र पार गति | mm/min | 3000 | 3000 | 3000 | 3000 |
| क्रॉस रैपिड ट्रैवर्स स्पीड | mm/min | 1500 | 1500 | 1500 | 1500 |
| क्रॉस स्लाइड का अधिकतम यात्रा | मिमी | 670 | 800 | 1000 | 1250 |
| मीट्रिक धागा (धागा पिच) | मिमी | 2 ¢40 | 2 ¢40 | 2 ¢40 | 2 ¢40 |
| इंच का धागा | मिमी | 1 ¢ 14 | 1 ¢ 14 | 1 ¢ 14 | 1 ¢ 14 |
| मॉड्यूल धागा | मिमी | 1.5 ¢20 | 1.5 ¢20 | 1.5 ¢20 | 1.5 ¢20 |
| पूंछ | |||||
| आस्तीन की पार करने की क्षमता | मिमी | 200 | 200 | 300 | 300 |
| पूंछ की तेजी से यात्रा | mm/min | 3000 | 3000 | 3000 | 3000 |
|
आस्तीन का त्वरित पार |
mm/min | 664 | 664 | 664 | 664 |
| शक्ति | |||||
| मुख्य मोटर शक्ति | क्वि | 75 | 75 | 90 | 118 |

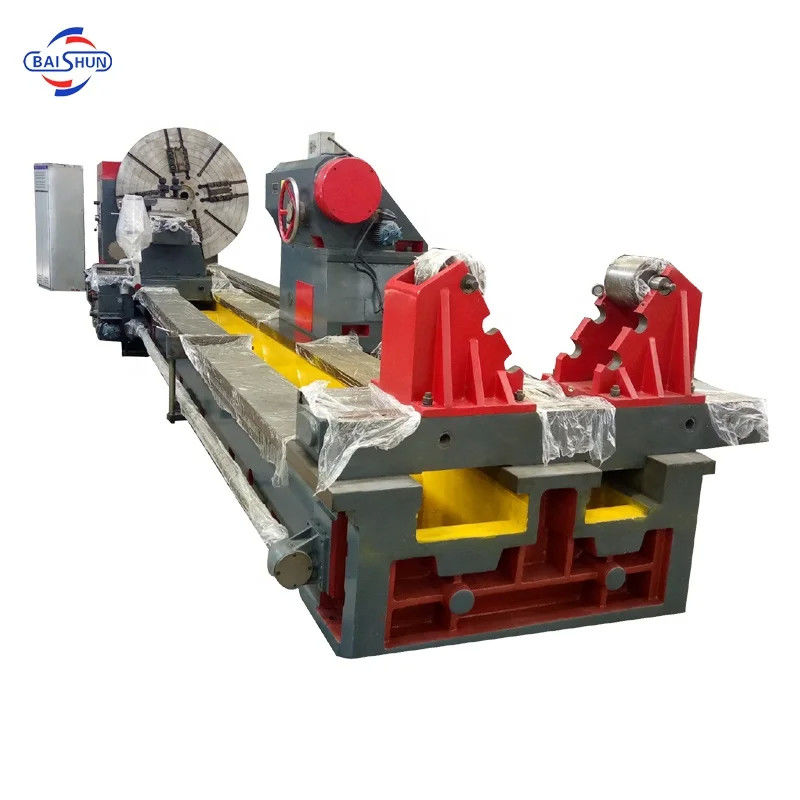

भारी कार्य क्षैतिज टर्न मशीन चित्र
यह C61200X8000MMX32T भारी शुल्क क्षैतिज टर्न मशीन है
एक के बाद C61250X12000MMX40T भारी शुल्क क्षैतिज टर्न मशीन है
