उत्पाद विवरण
उत्पत्ति के प्लेस: हेनान, चीन
ब्रांड नाम: BAISHUN
प्रमाणन: ISO9001:2008
मॉडल संख्या: CW6280B
दस्तावेज़: उत्पाद पुस्तिका पीडीएफ
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: negotiable
पैकेजिंग विवरण: मानक निर्यात पैकेज
प्रसव के समय: 45 कार्य दिवस
भुगतान शर्तें: टी/टी, एल/सी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: 20 सेट/सेट प्रति माह
नाम: |
क्षैतिज खराद मशीन DRO CW6280B |
Max. मैक्स। Length of Workpiece (mm) वर्कपीस की लंबाई (मिमी): |
20000 मिमी |
स्पिंडल स्पीड की रेंज (आरपीएम): |
7.5 - 1000 आर.पी.एम. |
मशीनिंग क्षमता: |
भार रहित |
बिस्तर की चौड़ाई (मिमी): |
600 मिमी |
Max. अधिकतम. Turned Length (mm) मुड़ी हुई लंबाई (मिमी): |
20000 मिमी |
प्रकार: |
क्षैतिज |
वोल्टेज: |
380 वी 50 हर्ट्ज |
आयाम ((L*W*H): |
7000*1198*1462 मिमी |
वजन (किलो): |
6000 किग्रा |
Max. अधिकतम. Swing Diameter (mm) स्विंग व्यास (मिमी): |
800 मिमी |
स्पिंडल बोर: |
105/130 मिमी |
नाम: |
क्षैतिज खराद मशीन DRO CW6280B |
Max. मैक्स। Length of Workpiece (mm) वर्कपीस की लंबाई (मिमी): |
20000 मिमी |
स्पिंडल स्पीड की रेंज (आरपीएम): |
7.5 - 1000 आर.पी.एम. |
मशीनिंग क्षमता: |
भार रहित |
बिस्तर की चौड़ाई (मिमी): |
600 मिमी |
Max. अधिकतम. Turned Length (mm) मुड़ी हुई लंबाई (मिमी): |
20000 मिमी |
प्रकार: |
क्षैतिज |
वोल्टेज: |
380 वी 50 हर्ट्ज |
आयाम ((L*W*H): |
7000*1198*1462 मिमी |
वजन (किलो): |
6000 किग्रा |
Max. अधिकतम. Swing Diameter (mm) स्विंग व्यास (मिमी): |
800 मिमी |
स्पिंडल बोर: |
105/130 मिमी |

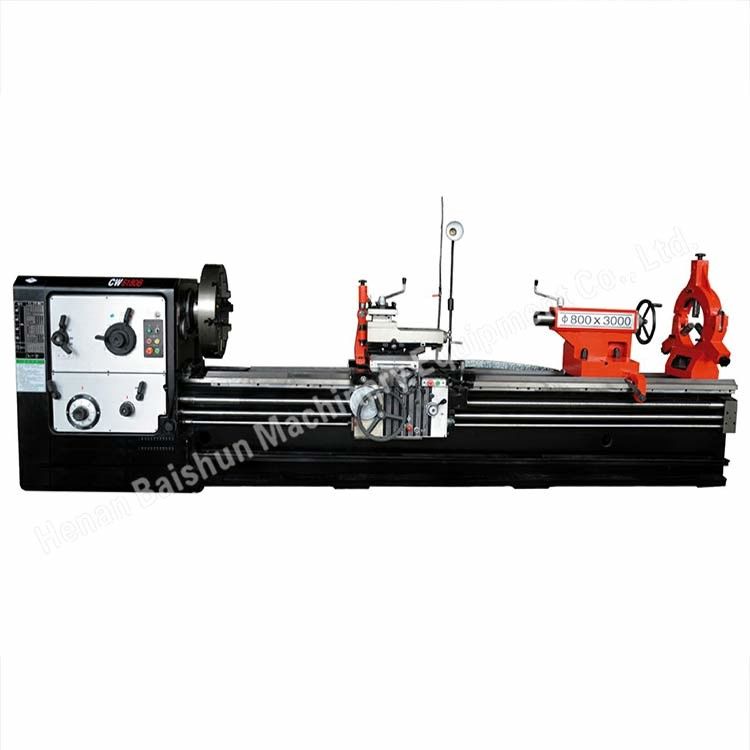

गियर धातु टर्निंग गैप बिस्तर इंजन क्षैतिज लथ मशीन DRO CW6280B
पारंपरिक क्षैतिज धातु मोड़ मोड़ मशीन का परिचय:
CW6150, CW6163, CW61100, CW61125, और CW61160 भारी शुल्क वाले टर्न का उपयोग कास्ट आयरन और स्टील वर्कपीस के साथ-साथ मध्यम से बड़े गैर-लोहे के धातु भागों को मोड़ने या मशीनिंग करने के लिए उपयुक्त है।वे बाहरी बेलनाकार सतह घूर्णन कर सकते हैं, आंतरिक छेद और अंत चेहरे घूर्णन, और विभिन्न आंतरिक और बाहरी मीट्रिक, इंच, मॉड्यूल, और व्यास पिच धागे। शीर्ष स्लाइड का उपयोग छोटे कॉपर के घूर्णन के लिए स्वतंत्र रूप से किया जा सकता है।ये टर्न उच्च शक्ति का दावा करते हैं, उच्च कठोरता, और घूर्णन गति की एक विस्तृत श्रृंखला, उन्हें उच्च गति और मजबूत बल घूर्णन संचालन के लिए आदर्श बनाते हैं।
1इस मशीन का उपयोग कास्टिंग, स्टील और छोटे और मध्यम आकार के गैर लौह भागों को संसाधित करने के लिए किया जा सकता है।
2. वे बाहरी बेलनाकार, आंतरिक छेद और अंत चेहरे को मोड़ने के लिए भी उपयुक्त हैं। इसके अलावा यह ग्रूव ब्रोचिंग, ड्रिलिंग, बोरिंग और ट्रेपनिंग कर सकता है।
3वे मीट्रिक, इंच, मॉड्यूल, व्यास पिच धागे और विभिन्न आंतरिक और बाहरी धागे भी काट सकते हैं।
4शीर्ष स्लाइड न केवल छोटी शंकुआकार सतह को काटने के लिए स्वतंत्र रूप से काम कर सकता है, बल्कि लंबी शंकुआकार सतह को काटने के लिए अनुदैर्ध्य फ़ीड भी कर सकता है।
5स्पिंडल बीयरिंग घरेलू प्रसिद्ध ब्रांड कंपनी के उत्पादों का उपयोग करते हैं।
6थर्मल विरूपण को समान बनाने के लिए हेडस्टॉक सममित संरचना लेता है, धुरी के केंद्र से बचने से ऑफसेट उत्पन्न होता है।
7थर्मल विरूपण को कम करने के लिए हेडस्टॉक तेल स्नान परिसंचारी स्नेहन को अपनाता है।
8. धुरी के फ्रोंड अंत इसकी सटीकता में सुधार और इसकी कठोरता बढ़ाने के लिए गेंद असर के साथ संपर्क में दो तरफा कोणीय के तीन समर्थन संरचना को अपनाता है
9हेडस्टॉक और गाइड वे में गियर को सटीक ट्रांसमिशन और उच्च कठोरता सुनिश्चित करने के लिए बुझाने से संसाधित किया जाता है।
मशीन विनिर्देश:
| तकनीकी मद मॉडल |
CW6163 / CW6263 |
CW6180Q / CW6280Q |
CW6180B / CW6280B |
CW61110Q / CW62110Q |
CW61125Q / CW62125Q |
CW61125B | CW61160B | CW61160 | CW61200 | CW61250 | |||
| बिस्तर पर स्विंग व्यास | 630 मिमी | 800 मिमी | 800 मिमी | 1100 मिमी | 1250 मिमी | 1250 मिमी | 1600 मिमी | 1600 मिमी | 2000 मिमी | 2500 मिमी | |||
| गाड़ी/क्रॉस स्लाइड पर स्विंग व्यास | 350 मिमी | 480 मिमी | 480 मिमी | 800 मिमी | 920 मिमी | 860 मिमी | 1200 मिमी | 1200 मिमी | 1600 मिमी | 2100 मिमी | |||
| अंतर/सैडल पर स्विंग व्यास | CW6163- कोई अंतर नहीं |
CW6180Q- कोई अंतर नहीं |
CW6180B- कोई अंतर नहीं |
CW61110Q-- कोई अंतर नहीं |
CW61125Q--कोई अंतर नहीं | कोई अंतर नहीं |
|||||||
| CW6263- 800 मिमी |
CW6280Q- 1000 मिमी |
CW6280B- 1000 मिमी |
CW62110Q-- 1300 मिमी |
CW62125Q--1500 मिमी | |||||||||
| अधिकतम. काम के टुकड़े की लंबाई | 1500mm; 2000mm; 3000mm; 4000mm; 5000mm; 6000mm; 8000mm; 10000mm; 12000mm; 14000mm; 16000mm; 18000mm; 20000mm | ||||||||||||
| काम के टुकड़े का वजन | 2 टन | 2 टन | 2.5 टन | 2.5 टन | 2.5 टन | 6 टन | 6 टन | 16 टन | 16 टन | 16 टन | |||
| धुरी के छेद का व्यास | 105 मिमी | 105 मिमी | 105 मिमी | 105 मिमी | 105 मिमी | 130 मिमी | 130 मिमी | 130 मिमी | 130 मिमी | 130 मिमी | |||
| गाइड रेल की चौड़ाई | 550 मिमी | 550 मिमी | 600 मिमी | 600 मिमी | 600 मिमी | 755 मिमी | 755 मिमी | 1100 मिमी | 1100 मिमी | 1100 मिमी | |||
| मुख्य मोटर शक्ति | 11 किलोवाट | 11 किलोवाट | 11 किलोवाट | 11 किलोवाट | 11 किलोवाट | 22 किलोवाट | 22 किलोवाट | 22 किलोवाट | 22 किलोवाट | 22 किलोवाट | |||
CW6163 / CW6263 क्षैतिज धातु घूर्णन मशीनः
मुख्य तकनीकी डेटाः
बिस्तर पर अधिकतम स्विंग व्यासः 630 मिमी
अंतर पर अधिकतम स्विंग व्यासः 800 मिमी
गाड़ी के ऊपर अधिकतम स्विंग व्यासः 350 मिमी
अधिकतम प्रसंस्करण कार्य टुकड़ा लंबाईः आपके अनुरोध के अनुसार
अधिकतम लोड क्षमताः 2 टन(बिस्तर की चौड़ाईः 550 मिमी)
CW6180Q / CW6280Q क्षैतिज धातु घूर्णन मशीनः
मुख्य तकनीकी डेटाः
बिस्तर पर अधिकतम स्विंग व्यासः 800 मिमी
अंतर पर अधिकतम स्विंग व्यासः 1000 मिमी
गाड़ी के ऊपर अधिकतम स्विंग व्यासः 480 मिमी
अधिकतम प्रसंस्करण कार्य टुकड़ा लंबाईः आपके अनुरोध के अनुसार
अधिकतम लोड क्षमताः 2 टन(बिस्तर की चौड़ाईः 550 मिमी)
CW6180B / CW6280B क्षैतिज धातु घूर्णन मशीनः
मुख्य तकनीकी डेटाः
बिस्तर पर अधिकतम स्विंग व्यासः 800 मिमी
अंतर पर अधिकतम स्विंग व्यासः 1000 मिमी
गाड़ी के ऊपर अधिकतम स्विंग व्यासः 480 मिमी
अधिकतम प्रसंस्करण कार्य टुकड़ा लंबाईः आपके अनुरोध के अनुसार
अधिकतम लोड क्षमताः2.5टन(बिस्तर की चौड़ाईः 600 मिमी)
CW61125Q / CW62125Q क्षैतिज धातु घूर्णन मशीनः
मुख्य तकनीकी डेटाः
बिस्तर पर अधिकतम स्विंग व्यासः 1250 मिमी
अंतर पर अधिकतम स्विंग व्यासः 1450 मिमी
गाड़ी के ऊपर अधिकतम स्विंग व्यासः 920 मिमी
अधिकतम प्रसंस्करण कार्य टुकड़ा लंबाईः आपके अनुरोध के अनुसार
अधिकतम लोड क्षमताः2.5 टन (बिस्तर की चौड़ाईः 600 मिमी)
नोट किया गया:यदि बिस्तर की चौड़ाई 755 मिमी है, तो अधिकतम लोड क्षमता 6 टन है।
CW61160B क्षैतिज धातु घूर्णन मशीनः
मुख्य तकनीकी डेटाः
बिस्तर पर अधिकतम स्विंग व्यासः 1600 मिमी
गाड़ी के ऊपर अधिकतम स्विंग व्यासः 1200 मिमी
अधिकतम प्रसंस्करण कार्य टुकड़ा लंबाईः आपके अनुरोध के अनुसार
अधिकतम लोड क्षमताः 6 टन (बिस्तर की चौड़ाईः 755 मिमी)
नोट किया गया:यदि बिस्तर की चौड़ाई 1100 मिमी है, तो अधिकतम लोड क्षमता 16 टन है।
CW61200 क्षैतिज धातु घूर्णन मशीनः
मुख्य तकनीकी डेटाः
बिस्तर पर अधिकतम स्विंग व्यासः 2000 मिमी
गाड़ी पर अधिकतम स्विंग व्यासः 1600 मिमी
अधिकतम प्रसंस्करण कार्य टुकड़ा लंबाईः आपके अनुरोध के अनुसार
अधिकतम लोड क्षमताः 16 टन (बिस्तर की चौड़ाईः 1100 मिमी)
C61200 भारी कार्य क्षैतिज धातु घूर्णन मशीनः
मुख्य तकनीकी डेटाः
बिस्तर पर अधिकतम स्विंग व्यासः 2000 मिमी
गाड़ी पर अधिकतम स्विंग व्यासः 1600 मिमी
अधिकतम प्रसंस्करण कार्य टुकड़ा लंबाईः आपके अनुरोध के अनुसार
अधिकतम लोड क्षमताः 32 टन (बिस्तर की चौड़ाईः 1600 मिमी)
