उत्पाद विवरण
उत्पत्ति के प्लेस: हेनान, चीन
ब्रांड नाम: Baishun
प्रमाणन: ISO9001:2008
मॉडल संख्या: CK64125
दस्तावेज़: उत्पाद पुस्तिका पीडीएफ
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: negotiable
पैकेजिंग विवरण: निर्यात मानक लकड़ी के मामले पैकेज या ग्राहकों के साथ बातचीत
प्रसव के समय: 45 कार्य दिवस
भुगतान शर्तें: टी/टी, एल/सी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: प्रति माह 80 सेट/सेट
प्रकार: |
तल का प्रकार |
वोल्टेज: |
3 चरण 380V 50HZ |
आयाम ((L*W*H): |
4200*2200*1950 मिमी |
मैक्स। मोड़ व्यास: |
1250 मिमी |
चक व्यास: |
1000 एमएम |
कीवर्ड: |
सीएनसी चेहरे की टरथ |
मैक्स स्विंग ओवर बेड: |
1250 मिमी |
प्रयोग: |
निकला हुआ किनारा |
वजन: |
6000 किलोग्राम |
Max. मैक्स। Swing Diameter स्विंग व्यास: |
1250 मिमी |
पावर (डब्ल्यू): |
11kw |
प्रकार: |
तल का प्रकार |
वोल्टेज: |
3 चरण 380V 50HZ |
आयाम ((L*W*H): |
4200*2200*1950 मिमी |
मैक्स। मोड़ व्यास: |
1250 मिमी |
चक व्यास: |
1000 एमएम |
कीवर्ड: |
सीएनसी चेहरे की टरथ |
मैक्स स्विंग ओवर बेड: |
1250 मिमी |
प्रयोग: |
निकला हुआ किनारा |
वजन: |
6000 किलोग्राम |
Max. मैक्स। Swing Diameter स्विंग व्यास: |
1250 मिमी |
पावर (डब्ल्यू): |
11kw |

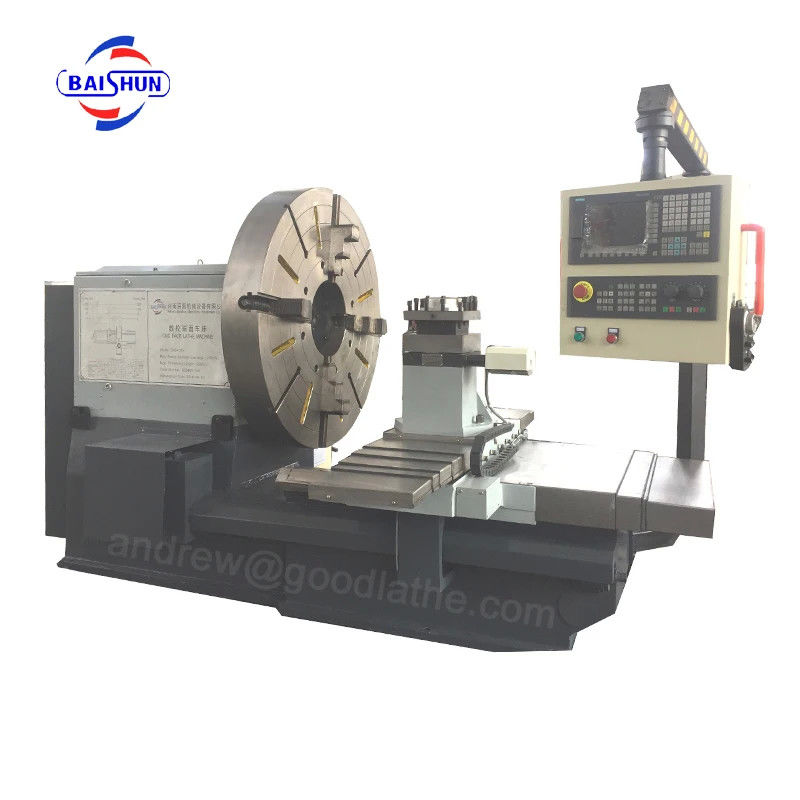

1250 मिमी घुमावदार व्यास CK64125 सीएनसी चेहरे लात मशीन के लिए फ्लैंज घुमावदार और मशीनिंग
विनिर्देश
खड़े चेहरे की टरथ मशीन
कम कीमत पर उच्च गुणवत्ता
सरल संचालन, स्थिर प्रदर्शन
आईएसओ9001:2008 प्रमाणन
खड़ी टर्न
1कार्य विशेषताएं
कंपनी ग्राउंड टर्न के विभिन्न मॉडल का उत्पादन करती है, जिसे फेस टर्न मशीन भी कहा जाता है; इसके अलावा क्षैतिज टर्न मशीन, ऊर्ध्वाधर टर्न मशीन का उत्पादन करती है, जिसका वजन बड़ा, कठोर और संचालित करने में आसान है,शक्तिशाली, और कई अन्य फायदे है. और एक सीएनसी ऊर्ध्वाधर lathe, बोरिंग मशीन बड़े लैंडिंग, स्वचालित अंतराल डुबकी चाप वेल्डिंग है,इलेक्ट्रो-ऑप्टिकल ट्रैकिंग कटिंग मशीन और विभिन्न प्रकार के माप परीक्षण उपकरणइसके अलावा, फ्लेन को मोड़ने के लिए ऊर्ध्वाधर टर्न का उपयोग करने से उन दोषों को समाप्त किया जा सकता है जो एक फर्श-प्रकार की क्षैतिज मशीन में कम घूर्णन गति, घुमाव में अस्थिरता और इसी तरह के होते हैं।
लैंडिंग करने वाली टरथ मशीन का उपयोग मुख्य रूप से बड़े, मध्यम प्लेट और सिलेंडर वर्कपीस जैसे फ्लैंज, वाल्व, ग्रंथि, प्लेट, मोटर कवर, टायर मोल्ड आदि को संसाधित करने के लिए किया जाता है।
इस टरथर को ऊर्जा, परिवहन, तेल, रासायनिक उद्योग, खनन, रेलवे, कार निर्माण आदि के उत्पादन क्षेत्र में व्यापक रूप से लागू किया जा सकता है।
1गियर हेड इंजन टर्न एक फर्श फेस टर्न है, जो मुख्य रूप से उच्च गति वाले इस्पात या कार्बाइड काटने के उपकरण, कास्ट आयरन, इस्पात, फोर्जिंग और गैर लौह डिस्क प्रकार के घूर्णी शरीर धातु भागों की मशीनिंग के लिए उपयुक्त है।.
2बेलनाकार, शंकु, अंत, ग्रूविंग और अन्य मशीनिंग प्रक्रियाओं को पूरा करने के लिए, मोटे और ठीक मोड़ का हिस्सा पूरा कर सकते हैं।
3सभी गियर सटीक ग्राउंड हैं, लंबे जीवन और कम शोर के साथ;
4सभी गाइडवे को बुझाने और कठोर करने के लिए, गाइडवे के लिए सुरक्षा कवर से लैस, गाइडवे पर गिरने वाले चिप्स से मुक्त, फ़ीड सटीकता और गति सुनिश्चित करते हैं।
इस फ्लैंज फेसिंग लेथ या लैंडिंग लेथ का उपयोग मुख्य रूप से बड़े, मध्यम प्लेट और सिलेंडर वर्कपीस जैसे फ्लैंज, वाल्व, ग्रंथि, प्लेट, मोटर कवर, टायर मोल्ड आदि को संसाधित करने के लिए किया जाता है।
इस टरथर को ऊर्जा, परिवहन, तेल, रासायनिक उद्योग, खनन, रेलवे, कार निर्माण आदि के उत्पादन क्षेत्र में व्यापक रूप से लागू किया जा सकता है।
1फ्लेंज फेसर एक फर्श फेस टरथ है, जो मुख्य रूप से उच्च गति वाले इस्पात या कार्बाइड काटने के उपकरण, कास्ट आयरन, इस्पात, फोर्जिंग और गैर-फेरस डिस्क प्रकार के घूर्णी शरीर धातु भागों की मशीनिंग के लिए उपयुक्त है।
2बेलनाकार, शंकु, अंत, ग्रूविंग और अन्य मशीनिंग प्रक्रियाओं को पूरा करने के लिए, मोटे और ठीक मोड़ का हिस्सा पूरा कर सकते हैं।
3सभी गियर सटीक ग्राउंड हैं, लंबे जीवन और कम शोर के साथ;
4सभी गाइडवे को बुझाने और कठोर करने के लिए, गाइडवे के लिए सुरक्षा कवर से लैस, गाइडवे पर गिरने वाले चिप्स से मुक्त, फ़ीड सटीकता और गति सुनिश्चित करते हैं।
तकनीकी मापदंडः
|
पैरामीटर |
इकाई |
CK64125 |
|
अधिकतम. बिस्तर पर स्विंग व्यास |
मिमी |
1250 |
|
पार स्लाइड पर स्विंग व्यास अधिकतम |
मिमी |
900 |
|
चार जबड़े चक व्यास |
मिमी |
1000 |
|
काम के टुकड़े की अधिकतम लंबाई |
मिमी |
550 |
|
काम के टुकड़े का अधिकतम वजन |
किलो |
2000 |
|
क्रॉस स्लाइड की क्षैतिज यात्रा |
मिमी |
650 |
|
क्रॉस स्लाइड की अनुदैर्ध्य यात्रा |
मिमी |
350 |
|
गाड़ी की तेज गति |
मिमी/मिनट |
1000 |
|
2 अक्ष सर्वो मोटर टॉर्क |
|
11/16 |
|
मुख्य धुरी घूर्णन गति श्रृंखला |
प्रकार |
2 |
|
मुख्य धुरी की गति |
r/min |
10-200 |
|
धुरी का व्यास(बाहर लेयरिंग) |
मिमी |
180 |
|
मुख्य मोटर की शक्ति |
क्वि |
15 |
|
सीएनसी नियंत्रण प्रणाली |
|
GSK980TDc/Siemens808D |
|
अन्य विन्यास |
विद्युत 4-स्थिति उपकरण पोस्ट चेंजर से लैस करें। |
|
नोटः यदि आपको मैनुअल प्रकार के चेहरे की टरथ मशीन की आवश्यकता है, तो कृपया निम्नलिखित विनिर्देश देखेंः
| पद | इकाई | C6010 | C6016 | C6020 | C6025 | C6030 |
| चक व्यास | मिमी | 800 | 1200 | 1600 | 2000 | 2500 |
| अधिकतम घुमावदार व्यास | मिमी | 1000 | 1600 | 2000 | 2500 | 3000 |
| काम के टुकड़ों की अधिकतम लंबाई | मिमी | 200 | 400 | 600 | 600 | 600 |
| काम करने वाले टुकड़े का अधिकतम वजन | टी | 1 | 2 | 3 | 3 | 5 |
| मुख्य मोटर की शक्ति | किलोवाट | 15 | 11 | 15 | 15 | 22 |
| धुरी की गति | r/min | 8-120 | 16-128 | 12-94 | 12-94 | ४-४० |
| धुरी का व्यास | मिमी | 190 | 200 | 200 | 200 | 300 |
| उपकरण के आराम का फ़ीड तरीका | अनंत रूप से परिवर्तनीय आवृत्ति | |||||
| क्षैतिज स्ट्रोक | मिमी | 320 | 320 | 320 | 320 | 320 |
| अनुदैर्ध्य यात्रा | मिमी | 500 | 800 | 900 | 1400 | 1400 |
| वजन | टी | 4 | 5 | 8 | 10 | 17 |
हमारी सेवा:
1किसी भी पूछताछ का उत्तर 12 घंटे के भीतर दिया जाएगा।
2.Professional निर्माता, किसी भी समय हमारे कारखाने का दौरा करने के लिए आपका स्वागत है
3.OEM सेवाओं का स्वागत है, और हम आपको हमारे उत्पादों और पैकेज पर अपने लोगो, कंपनी की जानकारी आदि मुद्रित करने में मदद कर सकते हैं।
4उच्च गुणवत्ता, फैशन डिजाइन, उचित और प्रतिस्पर्धी मूल्य और तेजी से लीड समय
5बिक्री के बाद सेवा
6. तेजी से वितरण
7.आपके बिक्री क्षेत्र, डिजाइन विचारों और आपकी सभी निजी जानकारी की सुरक्षा
आप आदेश के लिए भुगतान कर सकते हैंः टी/टी, वेस्टर्न यूनियन, एल/सी दृष्टि पर।
हमारा अंतिम लक्ष्य आपकी संतुष्टि है!
