उत्पाद विवरण
उत्पत्ति के प्लेस: हेनान, चीन
ब्रांड नाम: Baishun
प्रमाणन: CE，ISO
मॉडल संख्या: CK5112
दस्तावेज़: उत्पाद पुस्तिका पीडीएफ
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: negotiable
पैकेजिंग विवरण: निर्यात मानक लकड़ी के मामले पैकेज या ग्राहकों के साथ बातचीत
प्रसव के समय: 30-35 कार्य दिवस
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: 100 सेट/सेट प्रति माह
प्रकार: |
ऊर्ध्वाधर, उच्च परिशुद्धता सीएनसी लात |
मशीनिंग क्षमता: |
मध्यम कार्य |
स्पिंडल बोर (मिमी): |
105 |
बिस्तर की चौड़ाई (मिमी): |
250 मिमी |
स्पिंडल की संख्या: |
एकल |
सीएनसी नियंत्रण प्रणाली: |
जीएसके |
टूलपोस्ट ब्रांड: |
होंगडा |
टूल पोस्ट स्टेशन: |
4 |
मशीन का प्रकार: |
वर्टिकल टर्निंग लेथ |
अधिकतम प्रसंस्करण व्यास: |
1200 एमएम |
प्रकार: |
ऊर्ध्वाधर, उच्च परिशुद्धता सीएनसी लात |
मशीनिंग क्षमता: |
मध्यम कार्य |
स्पिंडल बोर (मिमी): |
105 |
बिस्तर की चौड़ाई (मिमी): |
250 मिमी |
स्पिंडल की संख्या: |
एकल |
सीएनसी नियंत्रण प्रणाली: |
जीएसके |
टूलपोस्ट ब्रांड: |
होंगडा |
टूल पोस्ट स्टेशन: |
4 |
मशीन का प्रकार: |
वर्टिकल टर्निंग लेथ |
अधिकतम प्रसंस्करण व्यास: |
1200 एमएम |
इसके अतिरिक्त, सीएनसी वर्टिकल टर्न उन्नत स्वचालन सुविधाओं से लैस है, जिससे न्यूनतम मानव हस्तक्षेप की अनुमति मिलती है। इसे विभिन्न प्रकार के मशीनिंग कार्यों को करने के लिए प्रोग्राम किया जा सकता है,घुमाव सहितबहुमुखी प्रतिभा, उच्च परिशुद्धता और स्वचालन प्रदान करते हुए, सीएनसी ऊर्ध्वाधर टर्न आधुनिक विनिर्माण प्रक्रियाओं में एक अपरिहार्य उपकरण बन गया है।

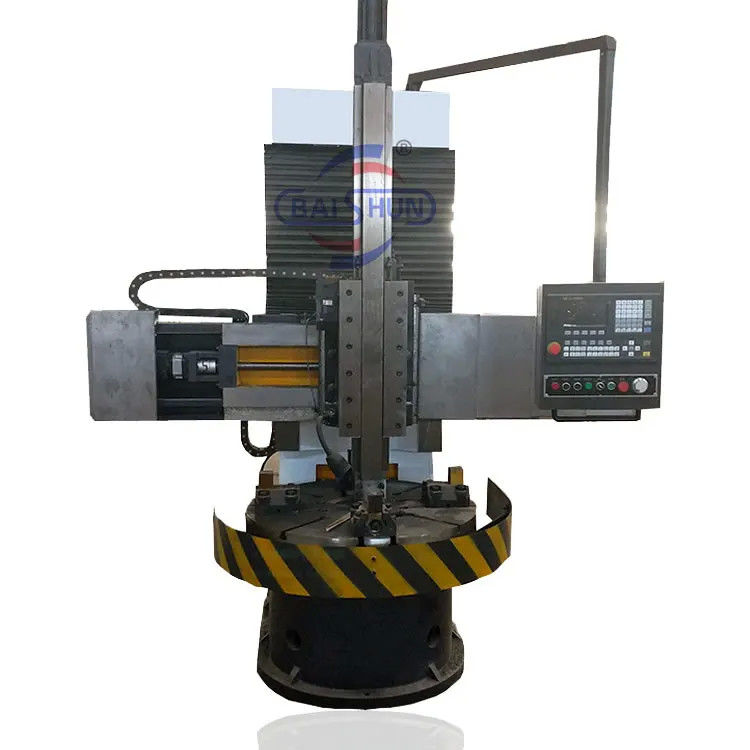

सीएनसी वर्टिकल लेथ एक बड़ी मशीन है जिसका उपयोग बड़े और भारी वर्कपीस को संभालने के लिए किया जाता है जिसमें एक व्यापक रेडियल आकार और अपेक्षाकृत छोटा अक्षीय आकार होता है। इसे जटिल आकारों के वर्कपीस को संसाधित करने के लिए डिज़ाइन किया गया है,जैसे कि बेलनाकार सतहों, अंत सतहों, शंकु सतहों, बेलनाकार छेद, शंकु छेद, और अधिक। इसके अतिरिक्त, अतिरिक्त उपकरणों की मदद से,यह धागा काटने जैसे कार्यों को भी कर सकता है, गोलाकार सतहों को मोड़ने, नक्कल मशीनिंग और पीसने के लिए। क्षैतिज टर्नों के विपरीत जहां वर्कपीस को क्षैतिज रूप से क्लैंप किया जाता है, ऊर्ध्वाधर टर्न की मुख्य धुरी अक्ष ऊर्ध्वाधर रूप से व्यवस्थित होती है,और काम की मेज क्षैतिज रूप से स्थित हैइस व्यवस्था से वर्कपीस को क्लैंप करने और संरेखित करने में अधिक सुविधा होती है। इसके अलावा यह सेटअप स्पिंडल और बीयरिंग पर भार को कम करता है,ऊर्ध्वाधर टर्न को लंबे समय तक संचालन के दौरान अपनी सटीकता बनाए रखने में सक्षम बनाता है.
मशीन पैरामीटर
| मॉडल | CK518 | CK5112Q | CK5112A | CK5116Q | CK5120A | CK5126A |
| ऊर्ध्वाधर औजार आधार का अधिकतम घूर्णन व्यास (मिमी) | 800 | 1200 | 1200 | 1600 | 2000 | 2600 |
| काम की मेज का व्यास (मिमी) | 700 | 1000 | 1000 | 1400 | 1800 | 2200 |
| काम के टुकड़े की अधिकतम ऊंचाई (मिमी) | 800 | 1000 | 1000 | 1200 | 1250 | 1400 |
| काम के टुकड़े का अधिकतम भार (किग्रा) | 1500 | 1500 | 3200 | 3200 | 8000 | 8000 |
| काम की मेज की घूर्णन गति की सीमा (आरपीएम) | 30-260 | 20 से 180 | 6.3-200 | 15 से 160 | 3.2-100 | 2.2-70 |
| फ़ीडिंग सीरीज़ | चरणहीन | चरणहीन | चरणहीन | चरणहीन | चरणहीन | चरणहीन |
| उपकरण आराम के लिए फ़ीड की सीमा (मिमी/मिनट) | 0.25-90 | 0.25-90 | 0.8-86 | 0.25-90 | 0.8-86 | 0.8-86 |
| क्रॉस बीम यात्रा (मिमी) | 500 | 1000 | 650 | 1200 | 890 | 1090 |
| उपकरण के आधार की क्षैतिज यात्रा (मिमी) | 500 | 700 | 700 | 900 | 1115 | 1400 |
| उपकरण के आधार का ऊर्ध्वाधर प्रस्थान (मिमी) | 450 | 500 | 650 | 750 | 800 | 800 |
| कटर बार के अनुभाग का आकार (मिमी) | 30*40 | 30*40 | 30*40 | 30*40 | 30*40 | 30*40 |
| मुख्य मोटर शक्ति (किलोवाट) | 11 | 15 | 22 | 15 | 30 | 30 |
