उत्पाद विवरण
उत्पत्ति के प्लेस: हेनान, चीन
ब्रांड नाम: BAISHUN MACHINERY
प्रमाणन: CE/ISO9001
मॉडल संख्या: CK5235
दस्तावेज़: उत्पाद पुस्तिका पीडीएफ
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: negotiable
पैकेजिंग विवरण: 1. बाहर हम नमी से बचने के लिए उत्पाद को प्लास्टिक के साथ पैक करेंगे.2सीएनसी वर्टिकल टरथ मशीन के बाहर
प्रसव के समय: 30-35 कार्य दिवस
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: 20 सेट/सेट प्रति माह
Max. मैक्स। Length of Workpiece (mm) वर्कपीस की लंबाई (मिमी): |
3500 |
Max. मैक्स। Spindle Speed (rpm) तकला गति (आरपीएम): |
50 आर.पी.एम |
मशीनिंग क्षमता: |
मध्यम कार्य |
स्पिंडल बोर (मिमी): |
130 |
बिस्तर की चौड़ाई (मिमी): |
250 मिमी |
स्पिंडल मोटर पावर (किलोवाट): |
30 |
स्पिंडल की संख्या: |
जुड़वां |
Max. अधिकतम. Turned Length (mm) मुड़ी हुई लंबाई (मिमी): |
3500 |
अक्षों की संख्या: |
2 |
यात्रा (एक्स एक्सिस) (मिमी): |
750 मिमी |
यात्रा (जेड एक्सिस) (मिमी): |
1800 मिमी |
पोजिशनिंग सटीकता (मिमी): |
± 0.005 |
दोहराव (एक्स / वाई / जेड) (मिमी): |
± 0.005 |
आयाम ((L*W*H): |
3950*6300*4350मिमी |
वोल्टेज: |
380v |
सीएनसी नियंत्रण प्रणाली: |
जीएसके, सीमेंस, फैनुक |
टूलपोस्ट ब्रांड: |
होंगडा |
टूल पोस्ट स्टेशन: |
4 |
वजन (किलो): |
35000 |
Max. अधिकतम. workpiece weight: वर्कपीस वजन:: |
8000 किग्रा |
Max. मैक्स। Length of Workpiece (mm) वर्कपीस की लंबाई (मिमी): |
3500 |
Max. मैक्स। Spindle Speed (rpm) तकला गति (आरपीएम): |
50 आर.पी.एम |
मशीनिंग क्षमता: |
मध्यम कार्य |
स्पिंडल बोर (मिमी): |
130 |
बिस्तर की चौड़ाई (मिमी): |
250 मिमी |
स्पिंडल मोटर पावर (किलोवाट): |
30 |
स्पिंडल की संख्या: |
जुड़वां |
Max. अधिकतम. Turned Length (mm) मुड़ी हुई लंबाई (मिमी): |
3500 |
अक्षों की संख्या: |
2 |
यात्रा (एक्स एक्सिस) (मिमी): |
750 मिमी |
यात्रा (जेड एक्सिस) (मिमी): |
1800 मिमी |
पोजिशनिंग सटीकता (मिमी): |
± 0.005 |
दोहराव (एक्स / वाई / जेड) (मिमी): |
± 0.005 |
आयाम ((L*W*H): |
3950*6300*4350मिमी |
वोल्टेज: |
380v |
सीएनसी नियंत्रण प्रणाली: |
जीएसके, सीमेंस, फैनुक |
टूलपोस्ट ब्रांड: |
होंगडा |
टूल पोस्ट स्टेशन: |
4 |
वजन (किलो): |
35000 |
Max. अधिकतम. workpiece weight: वर्कपीस वजन:: |
8000 किग्रा |
ऊर्ध्वाधर मिश्र धातु पहिया लोकप्रिय प्रकार डबल कॉलम CK5235 ऊर्ध्वाधर टर्न मशीन
डबल कॉलम वर्टिकल टर्न एक उन्नत उपकरण है जिसमें मैकेनिकल-इलेक्ट्रिकल-हाइड्रोलिक का एकीकरण है, जो नए डिजाइन दर्शन और विनिर्माण प्रौद्योगिकी को अवशोषित करता है।यह सीएडी अनुकूलन डिजाइन तरीका अपनाता है, देश-विदेश में उन्नत कार्यात्मक घटकों को लैस करता है। संरचना में यह मजबूत शक्ति, उच्च गतिशील और स्थैतिक कठोरता, उच्च परिशुद्धता, भारी भार, उच्च दक्षता प्राप्त करता है,दीर्घ सेवा जीवनप्रत्येक मशीन भागों के मुख्य तकनीकी विनिर्देश संबंधित राष्ट्रीय मानकों के अनुरूप हैं।

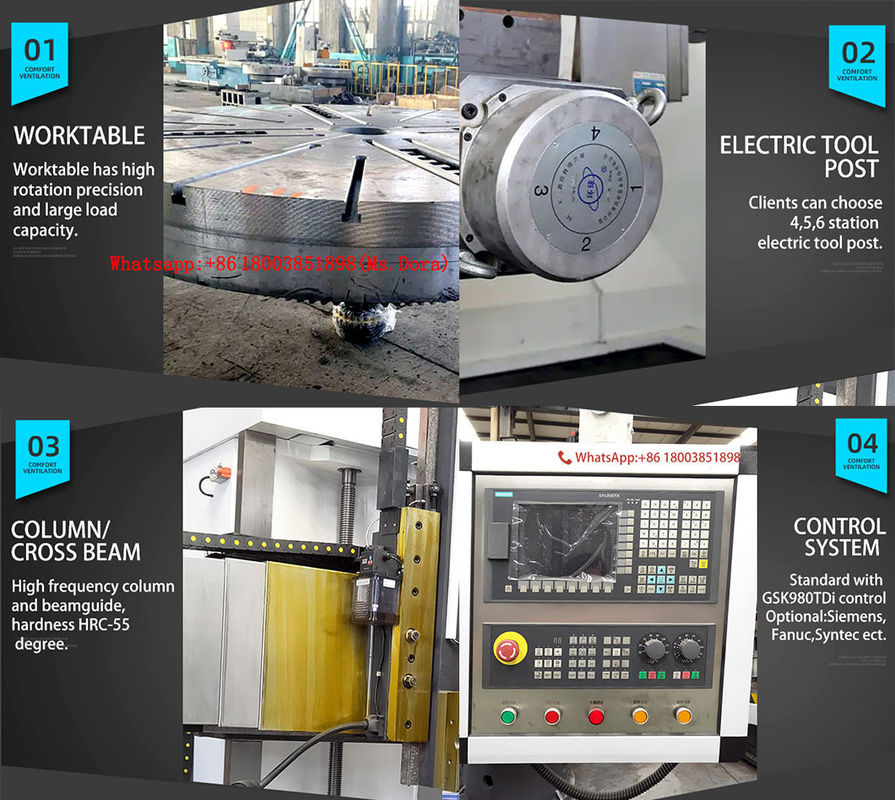

मशीन में वर्कटेबल बेस, वर्कटेबल, मुख्य ट्रांसमिशन बॉक्स, गैन्ट्री फ्रेम, बीम, रैम टूल रिस्ट, फीडिंग बॉक्स, इलेक्ट्रिकल सिस्टम, ऑपरेशन स्टेशन, हाइड्रोलिक सिस्टम, सुरक्षा उपकरण आदि हैं।
सटीकता और भार सहन करने की क्षमता सुनिश्चित करने के लिए, डबल कॉलम वर्टिकल लेथ एक छोटी धुरी संरचना को अपनाता है। धुरी केंद्र लेयरिंग उच्च परिशुद्धता डबल पंक्ति रोलर बीयरिंग का उपयोग करता है।काम की मेज एक निरंतर प्रवाह हाइड्रोस्टैटिक गाइडवे से लैस है, जो एक समकक्ष तेल वितरक के माध्यम से स्थिर दबाव तेल गुहा में दबाव तेल की आपूर्ति करता है। यह डिजाइन दोनों रेडियल और अक्षीय परिशुद्धता में सुधार करता है।
मशीन की मुख्य गति एक एसी सर्वो मोटर द्वारा संचालित होती है, जो उत्कृष्ट गतिशील विशेषताओं को प्रदान करती है। वर्कटेबल में मजबूत तत्काल अधिभार क्षमता भी होती है।खिला अक्ष आंदोलन एक कम करने बॉक्स के माध्यम से एक उच्च परिशुद्धता गेंद पेंच संरचना ड्राइव एक सर्वो मोटर के माध्यम से प्राप्त किया जाता है, सटीक स्थिति सुनिश्चित करता है।
| विनिर्देश | इकाई | CK5225 | CK5231 | CK5240Q | CK5240 |
| अधिकतम घुमावदार व्यास | मिमी | 2500 | 3150 | 4000 | 4000 |
| काम के टुकड़े की अधिकतम ऊंचाई | मिमी | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 |
| काम के टुकड़े का अधिकतम वजन | टी | 10/20 | 10/20 | 10/20 | 32 |
| काम की मेज का व्यास | मिमी | 2250 | 2830 | 2830/3150 | 3200/3600 |
| टेबल की गति की सीमा | r/min | 2-63 | 2-63 | 2-63 | 2-63 |
| चरण | 16 | 16 | 16 | 16 | |
| कार्य तालिका का अधिकतम टोक़ | KN.m | 63 | 63 | 63 | 100 |
| रेल के सिर का त्वरित पार | mm/min | 4000 | 4000 | 4000 | 4000 |
| दाहिने रेलहेड का रैम वर्टिकल ट्रैवल | kn | 35 | 35 | 35 | 40 |
| बायीं रेलहेड की रैम वर्टिकल यात्रा | kn | 30 | 30 | 30 | 30 |
| दाहिने रेलहेड की रेंज काटने की शक्ति | mm/min | 1-50 | 1-50 | 1-50 | 1-50 |
| दाहिने रेलहेड की रेंज काटने की शक्ति | mm/min | 0.1-1000 | 0.1-1000 | 0.1-1000 | 0.1-1000 |
| बांह की यात्रा | मिमी | 1000 | 1000 | 1000 | 1250 |
| बांह का भाग | मिमी | 255×200 | 255×200 | 255×200 | 240×240 |
| बाएं और दाएं रेलहेड का घुमाव | ° | ±30° | ±30° | ±30° | ±30° |
| उपकरण का भाग | मिमी | 40×50 | 40×50 | 40×50 | 50×50 |
| मुख्य मोटर की शक्ति | क्विंटल | 55 | 55 | 55 | 75 |
| कुल आयाम | सेमी | 569×470×480/520 | 605×440×493/533 | 690×510×480/520 | 690×510×480/520 |
