उत्पाद विवरण
उत्पत्ति के प्लेस: हेनान, चीन
ब्रांड नाम: BAISHUN MACHINERY
प्रमाणन: CE，ISO
मॉडल संख्या: सीके5116
दस्तावेज़: उत्पाद पुस्तिका पीडीएफ
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: negotiable
पैकेजिंग विवरण: निर्यात मानक लकड़ी के मामले पैकेज या ग्राहकों के साथ बातचीत
प्रसव के समय: 30-35 कार्य दिवस
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: 20 सेट/सेट प्रति माह
Max. मैक्स। Length of Workpiece (mm) वर्कपीस की लंबाई (मिमी): |
2600 |
Max. मैक्स। Spindle Speed (rpm) तकला गति (आरपीएम): |
260 र.पी.एम. |
स्पिंडल बोर (मिमी): |
105 |
बिस्तर की चौड़ाई (मिमी): |
250 मिमी |
स्पिंडल मोटर पावर (किलोवाट): |
30 |
अक्षों की संख्या: |
2 |
यात्रा (एक्स एक्सिस) (मिमी): |
916 मिमी |
यात्रा (जेड एक्सिस) (मिमी): |
800 मिमी |
आयाम ((L*W*H): |
2080*2621*3515 मिमी |
टूल पोस्ट स्टेशन: |
4 |
वजन (किलो): |
7000 |
उत्पाद का नाम: |
धातु काटने और प्रसंस्करण के लिए ऊर्ध्वाधर स्वचालित टरथ मशीन |
मैक्स.टर्निंग व्यास: |
1600 मिमी |
वोक टुकड़े की अधिकतम ऊंचाई: |
1200 एमएम |
Max. मैक्स। Length of Workpiece (mm) वर्कपीस की लंबाई (मिमी): |
2600 |
Max. मैक्स। Spindle Speed (rpm) तकला गति (आरपीएम): |
260 र.पी.एम. |
स्पिंडल बोर (मिमी): |
105 |
बिस्तर की चौड़ाई (मिमी): |
250 मिमी |
स्पिंडल मोटर पावर (किलोवाट): |
30 |
अक्षों की संख्या: |
2 |
यात्रा (एक्स एक्सिस) (मिमी): |
916 मिमी |
यात्रा (जेड एक्सिस) (मिमी): |
800 मिमी |
आयाम ((L*W*H): |
2080*2621*3515 मिमी |
टूल पोस्ट स्टेशन: |
4 |
वजन (किलो): |
7000 |
उत्पाद का नाम: |
धातु काटने और प्रसंस्करण के लिए ऊर्ध्वाधर स्वचालित टरथ मशीन |
मैक्स.टर्निंग व्यास: |
1600 मिमी |
वोक टुकड़े की अधिकतम ऊंचाई: |
1200 एमएम |

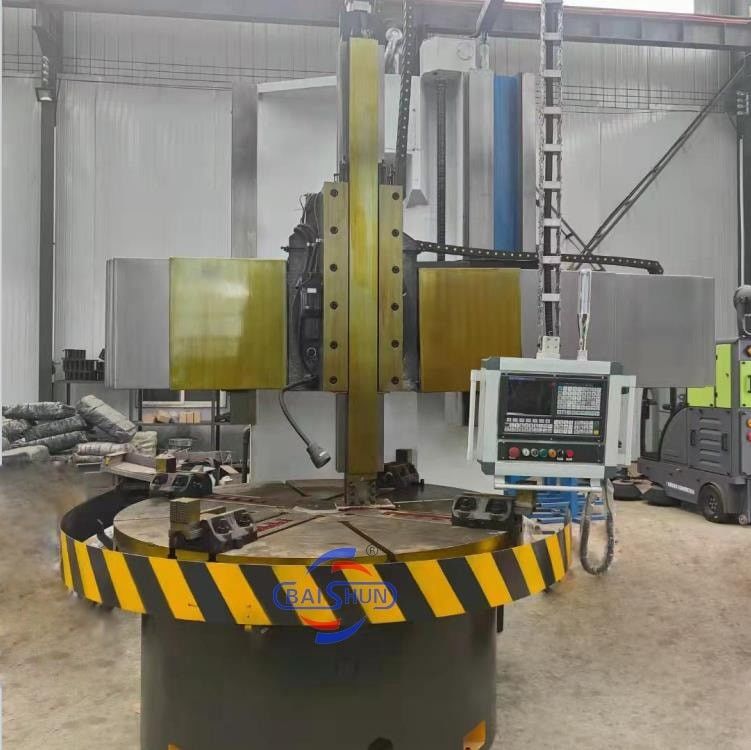

सीएनसी डिस्क ड्रम भारी शुल्क ऊर्ध्वाधर स्वचालित लेथ धातु काटने प्रसंस्करण के लिए
सीएनसी वर्टिकल टर्न, जिसे वर्टिकल टर्निंग सेंटर के रूप में भी जाना जाता है, एक मशीन उपकरण है जिसका उपयोग उच्च परिशुद्धता और दक्षता के साथ धातु घटकों को मोड़ने और काटने के लिए किया जाता है।
सीएनसी ऊर्ध्वाधर लात में एक ऊर्ध्वाधर धुरी होती है जो वर्कपीस को पकड़ती है और घुमाती है। वे बड़े और भारी घटकों, जैसे गियर, टरबाइन,और एयरोस्पेस भागोंवे विशेष रूप से उच्च आयाम अनुपात वाले घटकों को मोड़ने के लिए उपयोगी हैं।
इसके अतिरिक्त, सीएनसी ऊर्ध्वाधर lathes अत्यधिक स्वचालित हैं और मशीनिंग कार्यों की एक विस्तृत श्रृंखला, जैसे कि मोड़, ड्रिलिंग, बोरिंग, थ्रेडिंग और मिलिंग करने के लिए प्रोग्राम किया जा सकता है,न्यूनतम मानवीय हस्तक्षेप के साथ.
कुल मिलाकर, सीएनसी वर्टिकल टर्न एक बहुमुखी और कुशल मशीनिंग उपकरण है जो उच्च परिशुद्धता और स्वचालन क्षमताएं प्रदान करते हैं,और यही कारण है कि उन्हें आधुनिक विनिर्माण प्रक्रियाओं का एक आवश्यक घटक बनाता है.
मशीन पैरामीटर
| मॉडल | CK518 | CK5112Q | CK5112A | CK5116Q | CK5120A | CK5126A |
| ऊर्ध्वाधर औजार आधार का अधिकतम घूर्णन व्यास (मिमी) | 800 | 1200 | 1200 | 1600 | 2000 | 2600 |
| काम की मेज का व्यास (मिमी) | 700 | 1000 | 1000 | 1400 | 1800 | 2200 |
| काम के टुकड़े की अधिकतम ऊंचाई (मिमी) | 800 | 1000 | 1000 | 1200 | 1250 | 1400 |
| काम के टुकड़े का अधिकतम भार (किग्रा) | 1500 | 1500 | 3200 | 3200 | 8000 | 8000 |
| काम की मेज की घूर्णन गति की सीमा (आरपीएम) | 30-260 | 20 से 180 | 6.3-200 | 15 से 160 | 3.2-100 | 2.2-70 |
| फ़ीडिंग सीरीज़ | चरणहीन | चरणहीन | चरणहीन | चरणहीन | चरणहीन | चरणहीन |
| उपकरण आराम के लिए फ़ीड की सीमा (मिमी/मिनट) | 0.25-90 | 0.25-90 | 0.8-86 | 0.25-90 | 0.8-86 | 0.8-86 |
| क्रॉस बीम यात्रा (मिमी) | 500 | 1000 | 650 | 1200 | 890 | 1090 |
| उपकरण के आधार की क्षैतिज यात्रा (मिमी) | 500 | 700 | 700 | 900 | 1115 | 1400 |
| उपकरण के आधार का ऊर्ध्वाधर प्रस्थान (मिमी) | 450 | 500 | 650 | 750 | 800 | 800 |
| कटर बार के अनुभाग का आकार (मिमी) | 30*40 | 30*40 | 30*40 | 30*40 | 30*40 | 30*40 |
| मुख्य मोटर शक्ति (किलोवाट) | 11 | 15 | 22 | 15 | 30 | 30 |
ऊर्ध्वाधर लात मशीनविशेषताएं:
इस मेज में उच्च परिशुद्धता वाले थ्रस्ट बॉल रोलिंग गाइडवे और 1.6 मीटर व्यास के स्लाइड गाइडवे को अपनाया गया है।
स्तंभ क्रॉस रेल उच्च शक्ति और उच्च पहनने के प्रतिरोध ग्रे कास्ट आयरन को अपनाता है।
क्षैतिज और ऊर्ध्वाधर दिशा में गाइडवे की काल्पनिक जोड़ी पहनने के प्रतिरोधी ग्रे कास्ट आयरन को अपनाती है।
रेल की राम गाइडवे सतह, साइड हेड मध्यम आवृत्ति कठोर रोलिंग पीस खत्म मशीनिंग को अपनाता है।
बोटनीकरण के लिए नए प्रकार का काला क्रोमियम विमान।
रेल के सिर को क्षैतिज और ऊर्ध्वाधर संचरण के लिए लीड स्क्रू के साथ डिज़ाइन किया गया है।
उच्च मजबूती और कठोरता के साथ पेंटागोनल टावर पिनियन प्लेट इंडेक्स पोजिशनिंग।
क्रॉस का स्नेहन हाथ पंप से तेल से किया जाता है।
