उत्पाद विवरण
उत्पत्ति के प्लेस: हेनान, चीन
ब्रांड नाम: BAISHUN MACHINERY, BAISHUN
प्रमाणन: CE ISO9001
मॉडल संख्या: CK5112
दस्तावेज़: उत्पाद पुस्तिका पीडीएफ
भुगतान और शिपिंग शर्तें
मूल्य: $23,000.00/sets >=1 sets
पैकेजिंग विवरण: 1. Outside we will pack the product with plasitic to prevent wet. 1. बाहर हम उत्पाद को गील
आपूर्ति की क्षमता: 20 सेट/सेट प्रति माह
Max. मैक्स। Length of Workpiece (mm) वर्कपीस की लंबाई (मिमी): |
1200 |
Max. मैक्स। Spindle Speed (rpm) तकला गति (आरपीएम): |
180 आरपीएम |
स्पिंडल बोर (मिमी): |
130 |
बिस्तर की चौड़ाई (मिमी): |
250 मिमी |
स्पिंडल मोटर पावर (किलोवाट): |
15 |
स्पिंडल की संख्या: |
एकल |
Max. अधिकतम. Turned Length (mm) मुड़ी हुई लंबाई (मिमी): |
1200 |
अक्षों की संख्या: |
2 |
यात्रा (एक्स एक्सिस) (मिमी): |
500 मिमी |
यात्रा (जेड एक्सिस) (मिमी): |
700 मिमी |
आयाम ((L*W*H): |
2350*2350 *2700मिमी |
टूल पोस्ट स्टेशन: |
4 |
वजन (किलो): |
85000 |
काम की मेज का व्यास: |
1000 एमएम |
Max. मैक्स। Length of Workpiece (mm) वर्कपीस की लंबाई (मिमी): |
1200 |
Max. मैक्स। Spindle Speed (rpm) तकला गति (आरपीएम): |
180 आरपीएम |
स्पिंडल बोर (मिमी): |
130 |
बिस्तर की चौड़ाई (मिमी): |
250 मिमी |
स्पिंडल मोटर पावर (किलोवाट): |
15 |
स्पिंडल की संख्या: |
एकल |
Max. अधिकतम. Turned Length (mm) मुड़ी हुई लंबाई (मिमी): |
1200 |
अक्षों की संख्या: |
2 |
यात्रा (एक्स एक्सिस) (मिमी): |
500 मिमी |
यात्रा (जेड एक्सिस) (मिमी): |
700 मिमी |
आयाम ((L*W*H): |
2350*2350 *2700मिमी |
टूल पोस्ट स्टेशन: |
4 |
वजन (किलो): |
85000 |
काम की मेज का व्यास: |
1000 एमएम |

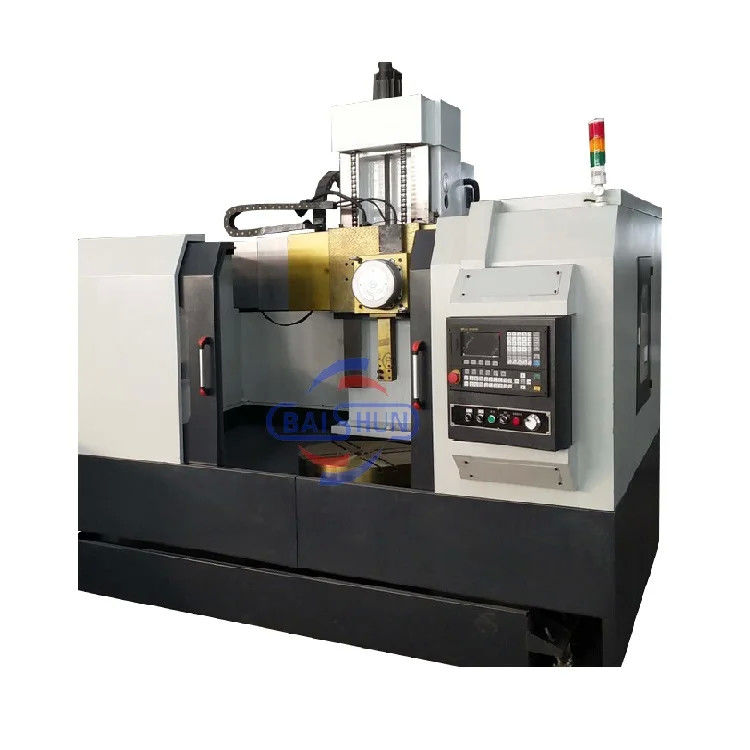

सीएनसी वर्टिकल टर्न, जिसे वर्टिकल टर्निंग सेंटर के रूप में भी जाना जाता है, एक मशीन उपकरण है जिसका उपयोग उच्च परिशुद्धता और दक्षता के साथ धातु घटकों को मोड़ने और काटने के लिए किया जाता है।
सीएनसी ऊर्ध्वाधर लात में एक ऊर्ध्वाधर धुरी होती है जो वर्कपीस को पकड़ती है और घुमाती है। वे बड़े और भारी घटकों, जैसे गियर, टरबाइन,और एयरोस्पेस भागोंवे विशेष रूप से उच्च आयाम अनुपात वाले घटकों को मोड़ने के लिए उपयोगी हैं।
इसके अतिरिक्त, सीएनसी ऊर्ध्वाधर lathes अत्यधिक स्वचालित हैं और मशीनिंग कार्यों की एक विस्तृत श्रृंखला, जैसे कि मोड़, ड्रिलिंग, बोरिंग, थ्रेडिंग और मिलिंग करने के लिए प्रोग्राम किया जा सकता है,न्यूनतम मानवीय हस्तक्षेप के साथ.
कुल मिलाकर, सीएनसी वर्टिकल टर्न एक बहुमुखी और कुशल मशीनिंग उपकरण है जो उच्च परिशुद्धता और स्वचालन क्षमताएं प्रदान करते हैं,और यही कारण है कि उन्हें आधुनिक विनिर्माण प्रक्रियाओं का एक आवश्यक घटक बनाता है.
2. मुख्य ड्राइव
मुख्य ड्राइव मुख्य मोटर, गियर बॉक्स के माध्यम से 16 गियर गति गति रूपांतरण के लिए।बॉक्स में गियर को बुझाने और ट्रांसमिशन सटीकता और दक्षता सुनिश्चित करने और शोर को कम करने और कंपन को कम करने के लिए जमीन कर रहे हैं.
3कार्यक्षेत्र
तालिका में तालिका, तालिका आधार, धुरी घटक और संचरण तंत्र, तालिका और समग्र कास्टिंग प्रसंस्करण के लिए तालिका आधार शामिल हैं।तालिका गाइड सतह एक एल्यूमीनियम मिश्र धातु गाइड प्लेट के साथ अंतर्निहित है और एक दबाव तेल एक गतिशील दबाव रेल बनाने के लिए गाइड रेल के बीच इंजेक्ट किया जाता है. तो मेज ले जाने की क्षमता, उच्च परिशुद्धता रोटेशन.
4. बीम
बीम स्तंभ पर ऊपर और नीचे चलता है। बीम में एक चाकू फ़ीड ड्राइव तंत्र, बीम क्लैंपिंग तंत्र और एक हाइड्रोलिक उपकरण होता है।बीम पर स्वचालित स्नेहन तेल पंप का एक सेट स्थापित करें, रेल की सतह को स्नेहन करने की आवश्यकता के अनुसार।
5ऊर्ध्वाधर चाकू फ्रेम
Z-अक्ष, सर्वो मोटर ड्राइव द्वारा Z-अक्ष, ग्रह घटक के माध्यम से टॉर्क बढ़ाने के लिए,विद्युत चुम्बकीय क्लच स्विच द्वारा नियंत्रण दो अक्षों और एक दूसरे को लॉक विभिन्न जटिल प्रसंस्करण प्राप्त करने के लिए.
6हाइड्रोलिक प्रणाली
हाइड्रोलिक प्रणाली में शामिल हैंः तालिका गतिशील दबाव प्रणाली, मुख्य ड्राइव ट्रांसमिशन प्रणाली, बीम क्लैंपिंग और हाइड्रोलिक प्रणाली, ऊर्ध्वाधर चाकू फ्रेम हाइड्रोलिक संतुलन प्रणाली।हाइड्रोलिक प्रणाली आवश्यक है, मशीन स्नेहन, गतिशील दबाव रेल स्थिरता, हाइड्रोलिक प्रणाली की स्थिरता और विनिमेयता सुनिश्चित करने के लिए।
मशीन पैरामीटर
| मॉडल | CK518 | CK5112Q | CK5112A | CK5116Q | CK5120A | CK5126A |
| ऊर्ध्वाधर औजार आधार का अधिकतम घूर्णन व्यास (मिमी) | 800 | 1200 | 1200 | 1600 | 2000 | 2600 |
| काम की मेज का व्यास (मिमी) | 700 | 1000 | 1000 | 1400 | 1800 | 2200 |
| काम के टुकड़े की अधिकतम ऊंचाई (मिमी) | 800 | 1000 | 1000 | 1200 | 1250 | 1400 |
| काम के टुकड़े का अधिकतम भार (किग्रा) | 1500 | 1500 | 3200 | 3200 | 8000 | 8000 |
| काम की मेज की घूर्णन गति की सीमा (आरपीएम) | 30-260 | 20 से 180 | 6.3-200 | 15 से 160 | 3.2-100 | 2.2-70 |
| फ़ीडिंग सीरीज़ | चरणहीन | चरणहीन | चरणहीन | चरणहीन | चरणहीन | चरणहीन |
| उपकरण आराम के लिए फ़ीड की सीमा (मिमी/मिनट) | 0.25-90 | 0.25-90 | 0.8-86 | 0.25-90 | 0.8-86 | 0.8-86 |
| क्रॉस बीम यात्रा (मिमी) | 500 | 1000 | 650 | 1200 | 890 | 1090 |
| उपकरण के आधार की क्षैतिज यात्रा (मिमी) | 500 | 700 | 700 | 900 | 1115 | 1400 |
| उपकरण के आधार का ऊर्ध्वाधर प्रस्थान (मिमी) | 450 | 500 | 650 | 750 | 800 | 800 |
| कटर बार के अनुभाग का आकार (मिमी) | 30*40 | 30*40 | 30*40 | 30*40 | 30*40 | 30*40 |
| मुख्य मोटर शक्ति (किलोवाट) | 11 | 15 | 22 | 15 | 30 | 30 |
