उत्पाद विवरण
उत्पत्ति के प्लेस: हेनान, चीन
ब्रांड नाम: BAISHUN MACHINERY
प्रमाणन: CE，ISO
मॉडल संख्या: सीके5116
दस्तावेज़: उत्पाद पुस्तिका पीडीएफ
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: negotiable
पैकेजिंग विवरण: निर्यात मानक लकड़ी के मामले पैकेज या ग्राहकों के साथ बातचीत
प्रसव के समय: 30-35 कार्य दिवस
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: 20 सेट/सेट प्रति माह
Max. मैक्स। Length of Workpiece (mm) वर्कपीस की लंबाई (मिमी): |
2600 |
Max. मैक्स। Spindle Speed (rpm) तकला गति (आरपीएम): |
260 र.पी.एम. |
मशीनिंग क्षमता: |
मध्यम कार्य |
स्पिंडल बोर (मिमी): |
105 |
बिस्तर की चौड़ाई (मिमी): |
250 मिमी |
स्पिंडल मोटर पावर (किलोवाट): |
30 |
स्पिंडल की संख्या: |
एकल |
अक्षों की संख्या: |
2 |
यात्रा (एक्स एक्सिस) (मिमी): |
916 मिमी |
यात्रा (जेड एक्सिस) (मिमी): |
800 मिमी |
पोजिशनिंग सटीकता (मिमी): |
± 0.005 |
दोहराव (एक्स / वाई / जेड) (मिमी): |
± 0.003 |
आयाम ((L*W*H): |
2080*2621*3515 मिमी |
वोल्टेज: |
380v |
टूल पोस्ट स्टेशन: |
4 |
वजन (किलो): |
7000 |
उत्पाद का नाम: |
एकल स्तंभ ऊर्ध्वाधर लात |
मैक्स.टर्निंग व्यास: |
1600 मिमी |
वोक टुकड़े की अधिकतम ऊंचाई: |
1200 एमएम |
Max. मैक्स। Length of Workpiece (mm) वर्कपीस की लंबाई (मिमी): |
2600 |
Max. मैक्स। Spindle Speed (rpm) तकला गति (आरपीएम): |
260 र.पी.एम. |
मशीनिंग क्षमता: |
मध्यम कार्य |
स्पिंडल बोर (मिमी): |
105 |
बिस्तर की चौड़ाई (मिमी): |
250 मिमी |
स्पिंडल मोटर पावर (किलोवाट): |
30 |
स्पिंडल की संख्या: |
एकल |
अक्षों की संख्या: |
2 |
यात्रा (एक्स एक्सिस) (मिमी): |
916 मिमी |
यात्रा (जेड एक्सिस) (मिमी): |
800 मिमी |
पोजिशनिंग सटीकता (मिमी): |
± 0.005 |
दोहराव (एक्स / वाई / जेड) (मिमी): |
± 0.003 |
आयाम ((L*W*H): |
2080*2621*3515 मिमी |
वोल्टेज: |
380v |
टूल पोस्ट स्टेशन: |
4 |
वजन (किलो): |
7000 |
उत्पाद का नाम: |
एकल स्तंभ ऊर्ध्वाधर लात |
मैक्स.टर्निंग व्यास: |
1600 मिमी |
वोक टुकड़े की अधिकतम ऊंचाई: |
1200 एमएम |

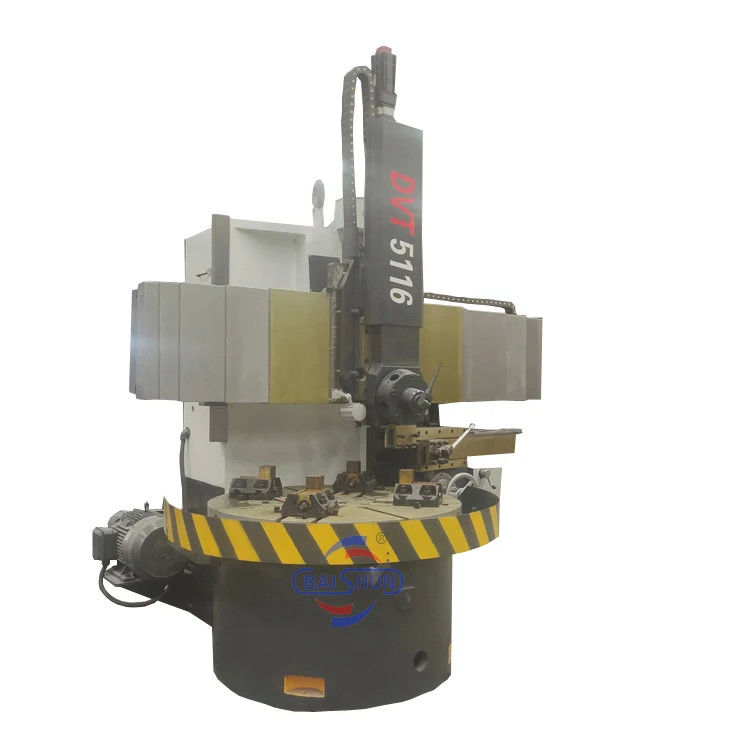

उच्च गति पेशेवर धातु सीएनसी ऊर्ध्वाधर लेथ आर्थिक टर्रे लेथ
सीएनसी वर्टिकल टर्न, जिसे वर्टिकल टर्निंग सेंटर के रूप में भी जाना जाता है, एक मशीन उपकरण है जिसका उपयोग उच्च परिशुद्धता और दक्षता के साथ धातु घटकों को मोड़ने और काटने के लिए किया जाता है।
सीएनसी ऊर्ध्वाधर लात में एक ऊर्ध्वाधर धुरी होती है जो वर्कपीस को पकड़ती है और घुमाती है। वे बड़े और भारी घटकों, जैसे गियर, टरबाइन,और एयरोस्पेस भागोंवे विशेष रूप से उच्च आयाम अनुपात वाले घटकों को मोड़ने के लिए उपयोगी हैं।
इसके अतिरिक्त, सीएनसी ऊर्ध्वाधर lathes अत्यधिक स्वचालित हैं और मशीनिंग कार्यों की एक विस्तृत श्रृंखला, जैसे कि मोड़, ड्रिलिंग, बोरिंग, थ्रेडिंग और मिलिंग करने के लिए प्रोग्राम किया जा सकता है,न्यूनतम मानवीय हस्तक्षेप के साथ.
कुल मिलाकर, सीएनसी वर्टिकल टर्न एक बहुमुखी और कुशल मशीनिंग उपकरण है जो उच्च परिशुद्धता और स्वचालन क्षमताएं प्रदान करते हैं,और यही कारण है कि उन्हें आधुनिक विनिर्माण प्रक्रियाओं का एक आवश्यक घटक बनाता है.
मशीन पैरामीटर
| मॉडल | CK518 | CK5112Q | CK5112A | CK5116Q | CK5120A | CK5126A |
| ऊर्ध्वाधर औजार आधार का अधिकतम घूर्णन व्यास (मिमी) | 800 | 1200 | 1200 | 1600 | 2000 | 2600 |
| काम की मेज का व्यास (मिमी) | 700 | 1000 | 1000 | 1400 | 1800 | 2200 |
| काम के टुकड़े की अधिकतम ऊंचाई (मिमी) | 800 | 1000 | 1000 | 1200 | 1250 | 1400 |
| काम के टुकड़े का अधिकतम भार (किग्रा) | 1500 | 1500 | 3200 | 3200 | 8000 | 8000 |
| काम की मेज की घूर्णन गति की सीमा (आरपीएम) | 30-260 | 20 से 180 | 6.3-200 | 15 से 160 | 3.2-100 | 2.2-70 |
| फ़ीडिंग सीरीज़ | चरणहीन | चरणहीन | चरणहीन | चरणहीन | चरणहीन | चरणहीन |
| उपकरण आराम के लिए फ़ीड की सीमा (मिमी/मिनट) | 0.25-90 | 0.25-90 | 0.8-86 | 0.25-90 | 0.8-86 | 0.8-86 |
| क्रॉस बीम यात्रा (मिमी) | 500 | 1000 | 650 | 1200 | 890 | 1090 |
| उपकरण के आधार की क्षैतिज यात्रा (मिमी) | 500 | 700 | 700 | 900 | 1115 | 1400 |
| उपकरण के आधार का ऊर्ध्वाधर प्रस्थान (मिमी) | 450 | 500 | 650 | 750 | 800 | 800 |
| कटर बार के अनुभाग का आकार (मिमी) | 30*40 | 30*40 | 30*40 | 30*40 | 30*40 | 30*40 |
| मुख्य मोटर शक्ति (किलोवाट) | 11 | 15 | 22 | 15 | 30 | 30 |
ऊर्ध्वाधर लात मशीन मुख्य संरचनाः
1मशीन टूल्स: मशीन टूल्स के मुख्य घटक (टारथ बेड, बेस, वर्कबैंक, बीम, वर्टिकल स्लाइड रिस्ट, साइड टूल बॉक्स, फीड बॉक्स,मुख्य ड्राइव गियर बॉक्स) राल रेत प्रौद्योगिकी का उपयोग कर मजबूत कास्ट आयरन से बने होते हैं.
2मुख्य ड्राइव: कार्यक्षेत्र के घूर्णन को मुख्य विद्युत मोटर द्वारा संचालित किया जाता है, जिसमें गियर को कम करने और गति को समायोजित करने के लिए एक विद्युत चुम्बकीय गति नियंत्रण प्रणाली होती है।
3ऊर्ध्वाधर स्लाइड और ऊर्ध्वाधर स्लाइड की फ़ीड तंत्रः रैम HT250 सामग्री से बना है, जो अपने उत्कृष्ट यांत्रिक गुणों के लिए जाना जाता है।
4कार्यबेंच आधार संरचनाः कार्यबेंच एक लंबी धुरी संरचना को अपनाता है, जो रेडियल संरेखण के लिए उच्च परिशुद्धता वाली दो पंक्ति वाले बेलनाकार रोलर बीयरिंगों द्वारा समर्थित है।
5बीम: बीम को एक बहाव का उपयोग करके, clamping के लिए हाइड्रोलिक दबाव के साथ सुरक्षित किया जाता है और जारी किया जाता है।
6हाइड्रोलिक प्रणाली: हाइड्रोलिक प्रणाली में घरेलू और अंतरराष्ट्रीय दोनों तरह के प्रसिद्ध निर्माताओं के विश्वसनीय नियंत्रण घटकों का उपयोग किया जाता है।
7उपकरण मशीन का स्नेहनः उपकरण मशीन निर्दिष्ट अंतराल पर स्वचालित रूप से बीम और चलती भागों को स्नेहन करने के लिए तेल प्रदान करती है।
8. मशीन टूल्स सुरक्षाः मशीन टूल्स के चलती भागों में एक व्यापक सुरक्षा श्रृंखला और इंटरलॉक सिस्टम है।
9विद्युत नियंत्रण प्रणाली:
a) विद्युत स्रोत: 380V±10%, 50Hz का तीन-चरण धारा।
(ख) मशीन उपकरण का विद्युत डिजाइन अंतरराष्ट्रीय डिजाइन मानकों का अनुपालन करता है।
