उत्पाद विवरण
उत्पत्ति के प्लेस: हेनान, चीन
ब्रांड नाम: BAISHUN MACHINERY
प्रमाणन: CE，ISO
मॉडल संख्या: सीके5240
दस्तावेज़: उत्पाद पुस्तिका पीडीएफ
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: negotiable
पैकेजिंग विवरण: 1. Outside we will pack the product with plasitic to prevent wet. 1. बाहर हम उत्पाद को गील
प्रसव के समय: 30-35 कार्य दिवस
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: 20 सेट/सेट प्रति माह
Max. मैक्स। Length of Workpiece (mm) वर्कपीस की लंबाई (मिमी): |
4000 |
Max. मैक्स। Spindle Speed (rpm) तकला गति (आरपीएम): |
260 र.पी.एम. |
मशीनिंग क्षमता: |
मध्यम कार्य |
स्पिंडल बोर (मिमी): |
105 |
बिस्तर की चौड़ाई (मिमी): |
250 मिमी |
स्पिंडल मोटर पावर (किलोवाट): |
55 |
स्पिंडल की संख्या: |
एकल |
अक्षों की संख्या: |
2 |
यात्रा (एक्स एक्सिस) (मिमी): |
2170 मिमी |
यात्रा (जेड एक्सिस) (मिमी): |
1000 मिमी |
पोजिशनिंग सटीकता (मिमी): |
± 0.005 |
दोहराव (एक्स / वाई / जेड) (मिमी): |
± 0.003 |
आयाम ((L*W*H): |
6680*5010*5080 मिमी |
वोल्टेज: |
380v |
टूल पोस्ट स्टेशन: |
4 |
वजन (किलो): |
53000 |
उत्पाद का नाम: |
सीएनसी लेथ टर्निंग मशीनिंग टूल वर्टिकल लेथ्स मशीन |
मैक्स.टर्निंग व्यास: |
4000 mm |
वोक टुकड़े की अधिकतम ऊंचाई: |
2500 मिमी |
Max. मैक्स। Length of Workpiece (mm) वर्कपीस की लंबाई (मिमी): |
4000 |
Max. मैक्स। Spindle Speed (rpm) तकला गति (आरपीएम): |
260 र.पी.एम. |
मशीनिंग क्षमता: |
मध्यम कार्य |
स्पिंडल बोर (मिमी): |
105 |
बिस्तर की चौड़ाई (मिमी): |
250 मिमी |
स्पिंडल मोटर पावर (किलोवाट): |
55 |
स्पिंडल की संख्या: |
एकल |
अक्षों की संख्या: |
2 |
यात्रा (एक्स एक्सिस) (मिमी): |
2170 मिमी |
यात्रा (जेड एक्सिस) (मिमी): |
1000 मिमी |
पोजिशनिंग सटीकता (मिमी): |
± 0.005 |
दोहराव (एक्स / वाई / जेड) (मिमी): |
± 0.003 |
आयाम ((L*W*H): |
6680*5010*5080 मिमी |
वोल्टेज: |
380v |
टूल पोस्ट स्टेशन: |
4 |
वजन (किलो): |
53000 |
उत्पाद का नाम: |
सीएनसी लेथ टर्निंग मशीनिंग टूल वर्टिकल लेथ्स मशीन |
मैक्स.टर्निंग व्यास: |
4000 mm |
वोक टुकड़े की अधिकतम ऊंचाई: |
2500 मिमी |

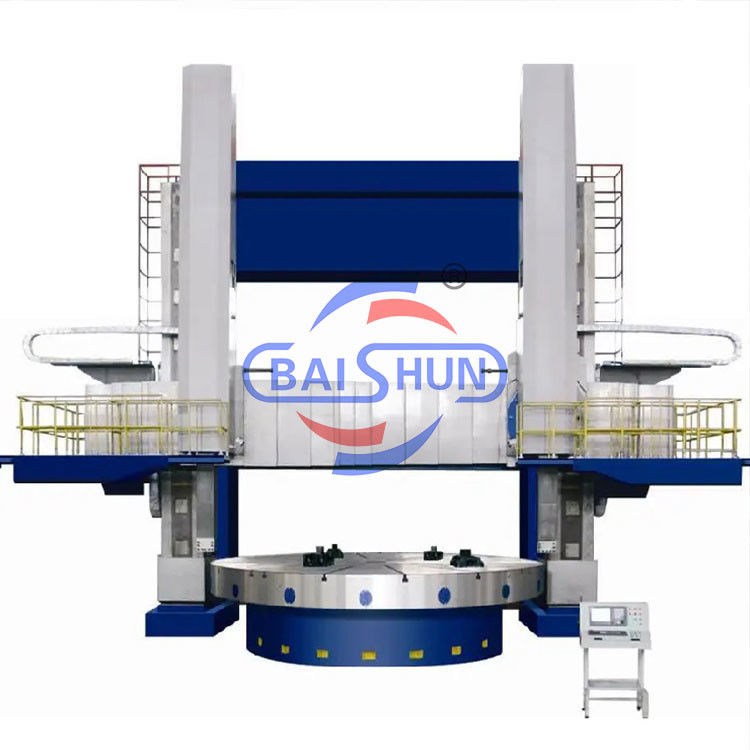

डबल कॉलम CK5240 ऊर्ध्वाधर lathes Torno ऊर्ध्वाधर सीएनसी lathes टर्निंग मशीनिंग
डबल कॉलम वर्टिकल टर्न एक अत्याधुनिक उपकरण है जो यांत्रिक, विद्युत और हाइड्रोलिक घटकों को जोड़ती है।इसमें आधुनिक डिजाइन सिद्धांत और विनिर्माण तकनीक शामिल है, सीएडी अनुकूलन और घरेलू और अंतर्राष्ट्रीय स्रोतों दोनों से अत्याधुनिक घटकों का लाभ उठाते हुए। मशीन एक मजबूत संरचना का दावा करती है, जो असाधारण ताकत प्रदान करती है,उच्च स्थैतिक और गतिशील कठोरता, सटीक मशीनिंग क्षमता, भारी भार क्षमता, दक्षता, स्थायित्व और विश्वसनीय संचालन। मशीन भागों के सभी प्रमुख तकनीकी विनिर्देश राष्ट्रीय मानकों के अनुरूप हैं।
मशीन में विभिन्न घटक होते हैं, जिसमें कार्यक्षेत्र के आधार, कार्यक्षेत्र, मुख्य ट्रांसमिशन बॉक्स, गैन्ट्री फ्रेम, बीम, राम टूल रिस्ट, फीडिंग बॉक्स, इलेक्ट्रिक सिस्टम, ऑपरेशन स्टेशन,हाइड्रोलिक प्रणाली, और सुरक्षा उपकरण।
सीएनसी वर्टिकल टर्न, जिसे वर्टिकल टर्निंग सेंटर के रूप में भी जाना जाता है, एक मशीन उपकरण है जिसका उपयोग उच्च परिशुद्धता और दक्षता के साथ धातु घटकों को मोड़ने और काटने के लिए किया जाता है।
सीएनसी ऊर्ध्वाधर लात में एक ऊर्ध्वाधर धुरी होती है जो वर्कपीस को पकड़ती है और घुमाती है। वे बड़े और भारी घटकों, जैसे गियर, टरबाइन,और एयरोस्पेस भागोंवे विशेष रूप से उच्च आयाम अनुपात वाले घटकों को मोड़ने के लिए उपयोगी हैं।
इसके अतिरिक्त, सीएनसी ऊर्ध्वाधर lathes अत्यधिक स्वचालित हैं और मशीनिंग कार्यों की एक विस्तृत श्रृंखला, जैसे कि मोड़, ड्रिलिंग, बोरिंग, थ्रेडिंग और मिलिंग करने के लिए प्रोग्राम किया जा सकता है,न्यूनतम मानवीय हस्तक्षेप के साथ.
कुल मिलाकर, सीएनसी वर्टिकल टर्न एक बहुमुखी और कुशल मशीनिंग उपकरण है जो उच्च परिशुद्धता और स्वचालन क्षमताएं प्रदान करते हैं,और यही कारण है कि उन्हें आधुनिक विनिर्माण प्रक्रियाओं का एक आवश्यक घटक बनाता है.सीएनसी डबल कॉलम सीएनसी वर्टिकल टर्न मशीन डे टोरनो टोरनीओ दा बैंक टोकार्का
| विनिर्देश | इकाई | CK5225 | CK5231 | CK5240Q | CK5240 |
| अधिकतम घुमावदार व्यास | मिमी | 2500 | 3150 | 4000 | 4000 |
| काम के टुकड़े की अधिकतम ऊंचाई | मिमी | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 |
| काम के टुकड़े का अधिकतम वजन | टी | 10/20 | 10/20 | 10/20 | 32 |
| काम की मेज का व्यास | मिमी | 2250 | 2830 | 2830/3150 | 3200/3600 |
| टेबल की गति की सीमा | r/min | 2-63 | 2-63 | 2-63 | 2-63 |
| चरण | 16 | 16 | 16 | 16 | |
| कार्य तालिका का अधिकतम टोक़ | KN.m | 63 | 63 | 63 | 100 |
| रेल के सिर का त्वरित पार | mm/min | 4000 | 4000 | 4000 | 4000 |
| दाहिने रेलहेड का रैम वर्टिकल ट्रैवल | kn | 35 | 35 | 35 | 40 |
| बायीं रेलहेड की रैम वर्टिकल यात्रा | kn | 30 | 30 | 30 | 30 |
| दाहिने रेलहेड की रेंज काटने की शक्ति | mm/min | 1-50 | 1-50 | 1-50 | 1-50 |
| दाहिने रेलहेड की रेंज काटने की शक्ति | mm/min | 0.1-1000 | 0.1-1000 | 0.1-1000 | 0.1-1000 |
| बांह की यात्रा | मिमी | 1000 | 1000 | 1000 | 1250 |
| बांह का भाग | मिमी | 255×200 | 255×200 | 255×200 | 240×240 |
| बाएं और दाएं रेलहेड का घुमाव | ° | ±30° | ±30° | ±30° | ±30° |
| उपकरण का भाग | मिमी | 40×50 | 40×50 | 40×50 | 50×50 |
| मुख्य मोटर की शक्ति | क्विंटल | 55 | 55 | 55 | 75 |
| कुल आयाम | सेमी | 569×470×480/520 | 605×440×493/533 | 690×510×480/520 | 690×510×480/520 |
