उत्पाद विवरण
उत्पत्ति के प्लेस: हेनान, चीन
ब्रांड नाम: BAISHUN MACHINERY
प्रमाणन: CE，ISO
मॉडल संख्या: सीके5116
दस्तावेज़: उत्पाद पुस्तिका पीडीएफ
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: negotiable
पैकेजिंग विवरण: निर्यात मानक लकड़ी के मामले पैकेज या ग्राहकों के साथ बातचीत
प्रसव के समय: 30-35 कार्य दिवस
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: 20 सेट/सेट प्रति माह
Max. मैक्स। Length of Workpiece (mm) वर्कपीस की लंबाई (मिमी): |
2600 |
Max. मैक्स। Spindle Speed (rpm) तकला गति (आरपीएम): |
260 र.पी.एम. |
मशीनिंग क्षमता: |
मध्यम कार्य |
यात्रा (जेड एक्सिस) (मिमी): |
800 मिमी |
पोजिशनिंग सटीकता (मिमी): |
± 0.005 |
दोहराव (एक्स / वाई / जेड) (मिमी): |
± 0.003 |
वजन (किलो): |
7000 |
उत्पाद का नाम: |
सीएनसी वर्टिकल टर्निंग टरथ |
मैक्स.टर्निंग व्यास: |
1600 मिमी |
वोक टुकड़े की अधिकतम ऊंचाई: |
1200 एमएम |
Max. मैक्स। Length of Workpiece (mm) वर्कपीस की लंबाई (मिमी): |
2600 |
Max. मैक्स। Spindle Speed (rpm) तकला गति (आरपीएम): |
260 र.पी.एम. |
मशीनिंग क्षमता: |
मध्यम कार्य |
यात्रा (जेड एक्सिस) (मिमी): |
800 मिमी |
पोजिशनिंग सटीकता (मिमी): |
± 0.005 |
दोहराव (एक्स / वाई / जेड) (मिमी): |
± 0.003 |
वजन (किलो): |
7000 |
उत्पाद का नाम: |
सीएनसी वर्टिकल टर्निंग टरथ |
मैक्स.टर्निंग व्यास: |
1600 मिमी |
वोक टुकड़े की अधिकतम ऊंचाई: |
1200 एमएम |
उत्पाद का वर्णन

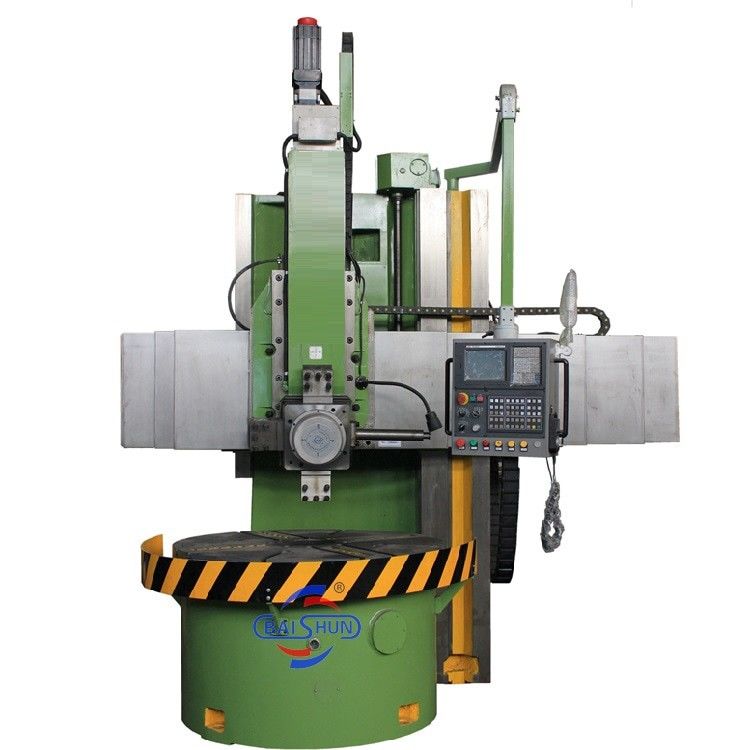

उच्च परिशुद्धता ऊर्ध्वाधर टर्न मशीन CK5116 भारी शुल्क सीएनसी टर्निंग टर्न
सीएनसी ऊर्ध्वाधर टर्न उत्कृष्ट प्रदर्शन, प्रौद्योगिकी की एक विस्तृत श्रृंखला, उच्च उत्पादकता है।
उन्नत मशीन डिजाइन और विनिर्माण प्रौद्योगिकी का उल्लेख करने के आधार पर, नवीनतम डिजाइन दर्शन को अपनाने, और गहरी कॉर्पोरेट संस्कृति को मिलाकर,हमारी कंपनी ने एनिमेट्रोनिक्स और हाइड्रोलिक्स एकीकरण के साथ एक प्रकार की नाजुक मशीन टूल्स विकसित की है, और विदेशी और घरेलू ग्राहकों के लिए विश्व स्तरीय उत्पाद उपलब्ध कराए।
उच्च घूर्णन परिशुद्धता और पर्याप्त कठोरता और तीव्रता के साथ लेथ बनाने के लिए, टेबल एकीकृत कास्टिंग और थर्मल सममित संरचना को अपनाता है,मुख्य शाफ्ट असर उच्च परिशुद्धता दोहरी पंक्ति बेलनाकार रोलर असर है, और टेबल गाइडवे.
* चूंकि हम अपने उत्पादों को सुधारने के लिए लगातार काम कर रहे हैं, इसलिए हम इस सूचना डेटा को अपडेट करने का अधिकार सुरक्षित रखते हैं। यह बिना किसी पूर्व सूचना के परिवर्तन के अधीन है।
सीएनसी वर्टिकल लेथ एक बड़ी मशीन है जिसका उपयोग बड़े और भारी वर्कपीस को संभालने के लिए किया जाता है जिसमें एक व्यापक रेडियल आकार और अपेक्षाकृत छोटा अक्षीय आकार होता है। इसे जटिल आकारों के वर्कपीस को संसाधित करने के लिए डिज़ाइन किया गया है,जैसे कि बेलनाकार सतहों, अंत सतहों, शंकु सतहों, बेलनाकार छेद, शंकु छेद, और अधिक। इसके अतिरिक्त, अतिरिक्त उपकरणों की मदद से,यह धागा काटने जैसे कार्यों को भी कर सकता है, गोलाकार सतहों को मोड़ने, नक्कल मशीनिंग और पीसने के लिए। क्षैतिज टर्नों के विपरीत जहां वर्कपीस को क्षैतिज रूप से क्लैंप किया जाता है, ऊर्ध्वाधर टर्न की मुख्य धुरी अक्ष ऊर्ध्वाधर रूप से व्यवस्थित होती है,और काम की मेज क्षैतिज रूप से स्थित हैइस व्यवस्था से वर्कपीस को क्लैंप करने और संरेखित करने में अधिक सुविधा होती है। इसके अलावा यह सेटअप स्पिंडल और बीयरिंग पर भार को कम करता है,ऊर्ध्वाधर टर्न को लंबे समय तक संचालन के दौरान अपनी सटीकता बनाए रखने में सक्षम बनाता है.
मशीन पैरामीटर
| मॉडल | CK518 | CK5112Q | CK5112A | CK5116Q | CK5120A | CK5126A |
| ऊर्ध्वाधर औजार आधार का अधिकतम घूर्णन व्यास (मिमी) | 800 | 1200 | 1200 | 1600 | 2000 | 2600 |
| काम की मेज का व्यास (मिमी) | 700 | 1000 | 1000 | 1400 | 1800 | 2200 |
| काम के टुकड़े की अधिकतम ऊंचाई (मिमी) | 800 | 1000 | 1000 | 1200 | 1250 | 1400 |
| काम के टुकड़े का अधिकतम भार (किग्रा) | 1500 | 1500 | 3200 | 3200 | 8000 | 8000 |
| काम की मेज की घूर्णन गति की सीमा (आरपीएम) | 30-260 | 20 से 180 | 6.3-200 | 15 से 160 | 3.2-100 | 2.2-70 |
| फ़ीडिंग सीरीज़ | चरणहीन | चरणहीन | चरणहीन | चरणहीन | चरणहीन | चरणहीन |
| उपकरण आराम के लिए फ़ीड की सीमा (मिमी/मिनट) | 0.25-90 | 0.25-90 | 0.8-86 | 0.25-90 | 0.8-86 | 0.8-86 |
| क्रॉस बीम यात्रा (मिमी) | 500 | 1000 | 650 | 1200 | 890 | 1090 |
| उपकरण के आधार की क्षैतिज यात्रा (मिमी) | 500 | 700 | 700 | 900 | 1115 | 1400 |
| उपकरण के आधार का ऊर्ध्वाधर प्रस्थान (मिमी) | 450 | 500 | 650 | 750 | 800 | 800 |
| कटर बार के अनुभाग का आकार (मिमी) | 30*40 | 30*40 | 30*40 | 30*40 | 30*40 | 30*40 |
| मुख्य मोटर शक्ति (किलोवाट) | 11 | 15 | 22 | 15 | 30 | 30 |
