उत्पाद विवरण
उत्पत्ति के प्लेस: हेनान, चीन
ब्रांड नाम: BAISHUN
प्रमाणन: Provided
मॉडल संख्या: C5112
दस्तावेज़: उत्पाद पुस्तिका पीडीएफ
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: negotiable
पैकेजिंग विवरण: निर्यात मानक पैकेज या ग्राहक के साथ बातचीत
प्रसव के समय: 35 कार्य दिवस
भुगतान शर्तें: टी/टी, एल/सी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: प्रति माह 50 सेट/सेट
उत्पाद का नाम: |
C5112 उच्च दक्षता वाली ऊर्ध्वाधर टर्न मशीन |
वर्कपीस की अधिकतम ऊंचाई (मिमी): |
1000 |
मशीनिंग क्षमता: |
मध्यम कार्य |
Max. अधिकतम. Turned Length (mm) मुड़ी हुई लंबाई (मिमी): |
1200 मिमी |
प्रकार: |
खड़ा |
स्पिंडल मोटर पावर (किलोवाट): |
22 |
आयाम ((L*W*H): |
2350*2350 *2700मिमी |
वजन (किलो): |
10400 किलो |
वारंटी: |
1 वर्ष |
स्वचालित ग्रेड: |
पारंपरिक |
उत्पाद का नाम: |
C5112 उच्च दक्षता वाली ऊर्ध्वाधर टर्न मशीन |
वर्कपीस की अधिकतम ऊंचाई (मिमी): |
1000 |
मशीनिंग क्षमता: |
मध्यम कार्य |
Max. अधिकतम. Turned Length (mm) मुड़ी हुई लंबाई (मिमी): |
1200 मिमी |
प्रकार: |
खड़ा |
स्पिंडल मोटर पावर (किलोवाट): |
22 |
आयाम ((L*W*H): |
2350*2350 *2700मिमी |
वजन (किलो): |
10400 किलो |
वारंटी: |
1 वर्ष |
स्वचालित ग्रेड: |
पारंपरिक |

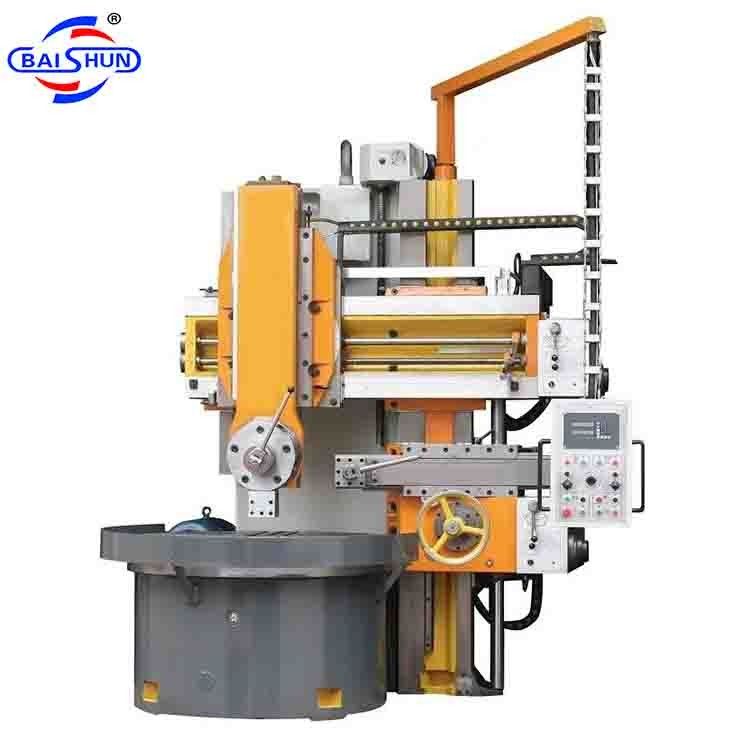

एकल स्तंभ पारंपरिक C5112 उच्च दक्षता ऊर्ध्वाधर टरथ मशीन
सिंगल कॉलम मॉडल C5112 बड़ी मशीनिंग क्षमताओं, स्थिर और कठोर संरचना और उच्च मशीनिंग दक्षता वाली सुपर कठोर मशीनें हैं।मशीन एक ऊर्ध्वाधर उपकरण सिर के साथ सुसज्जित है और उच्च परिशुद्धता डिजिटल रीडिंग सिस्टम (DRO) से सुसज्जित किया जा सकता हैगति परिवर्तन प्राप्त करने के लिए एसी इन्वर्टर मोटर का प्रयोग किया जाता है। गियर उच्च परिशुद्धता और कम मशीन शोर के लिए 40 सीआर स्टील और सटीक ग्राउंड से बने होते हैं।मशीनों को लोहे के काम के टुकड़ों पर उच्च गति काटने के उपकरण और कार्बाइड कटर की आधुनिक मशीनिंग आवश्यकताओं को पूरा करने के लिए डिजाइन और निर्मित किया गया है, गैर लौह, मिश्रित और अन्य सामग्री।
1मशीन टूल्स: मशीन टूल्स के मुख्य घटक (टारथ बेड, बेस, वर्कबैंक, बीम, वर्टिकल स्लाइड रिस्ट, साइड टूल बॉक्स, फीड बॉक्स,मुख्य ड्राइव गियर बॉक्स) राल रेत प्रौद्योगिकी का उपयोग कर मजबूत कास्ट आयरन से बने होते हैं.
2मुख्य ड्राइव: कार्यक्षेत्र के घूर्णन को मुख्य विद्युत मोटर द्वारा संचालित किया जाता है, जिसमें गियर को कम करने और गति को समायोजित करने के लिए एक विद्युत चुम्बकीय गति नियंत्रण प्रणाली होती है।
3ऊर्ध्वाधर स्लाइड और ऊर्ध्वाधर स्लाइड की फ़ीड तंत्रः रैम HT250 सामग्री से बना है, जो अपने उत्कृष्ट यांत्रिक गुणों के लिए जाना जाता है।
4कार्यबेंच आधार संरचनाः कार्यबेंच एक लंबी धुरी संरचना को अपनाता है, जो रेडियल संरेखण के लिए उच्च परिशुद्धता वाली दो पंक्ति वाले बेलनाकार रोलर बीयरिंगों द्वारा समर्थित है।
5बीम: बीम को एक बहाव का उपयोग करके, clamping के लिए हाइड्रोलिक दबाव के साथ सुरक्षित किया जाता है और जारी किया जाता है।
6हाइड्रोलिक प्रणाली: हाइड्रोलिक प्रणाली में घरेलू और अंतरराष्ट्रीय दोनों तरह के प्रसिद्ध निर्माताओं के विश्वसनीय नियंत्रण घटकों का उपयोग किया जाता है।
7उपकरण मशीन का स्नेहनः उपकरण मशीन निर्दिष्ट अंतराल पर स्वचालित रूप से बीम और चलती भागों को स्नेहन करने के लिए तेल प्रदान करती है।
8. मशीन टूल्स सुरक्षाः मशीन टूल्स के चलती भागों में एक व्यापक सुरक्षा श्रृंखला और इंटरलॉक सिस्टम है।
9विद्युत नियंत्रण प्रणाली:
a) विद्युत स्रोत: 380V±10%, 50Hz का तीन-चरण धारा।
(ख) मशीन उपकरण का विद्युत डिजाइन अंतरराष्ट्रीय डिजाइन मानकों का अनुपालन करता है।
मशीन विनिर्देश
|
मॉडल |
C518 |
C5112 |
C5116 |
C5120 |
C5125 |
|
मैक्स. घुमावदार डाय. |
800 |
1200 |
1600 |
2000 |
2500 |
|
अधिकतम काटने की ऊंचाई ((मिमी) |
800 |
1000 |
1000 |
1250 |
1250 |
|
अधिकतम लोडिंग वजन ((टन) |
1.2 |
3.2 |
5 |
8 |
10 |
|
काम की मेज का व्यास ((मिमी) |
720 |
1000 |
1400 |
1800 |
2250 |
|
काम की मेज की गति सीमा ((r/min) |
30-260 |
6.3-200 |
5-160 |
3.2-100 |
2-63 |
|
अधिकतम काम की मेज का टोक़ (n.m) |
1000 |
25000 |
32000 |
32000 |
35000 |
|
ऊर्ध्वाधर औजार के खंभे की ऊर्ध्वाधर यात्रा ((मिमी) |
650 |
650 |
800 |
800 |
1200 |
|
ऊर्ध्वाधर स्तंभ की क्षैतिज यात्रा ((मिमी) |
570 |
700 |
915 |
1200 |
1400 |
|
घन टन) |
7 |
8 |
12.4 |
17 |
23 |
|
आयाम ((L*W*Hmm) |
2080*2621 *3515 |
2360*2280 *2800 |
2830*2670 *3010 |
3200*2800 *3250 |
3300*4000 *3500 |
मशीन चित्र
